Mise en service

1

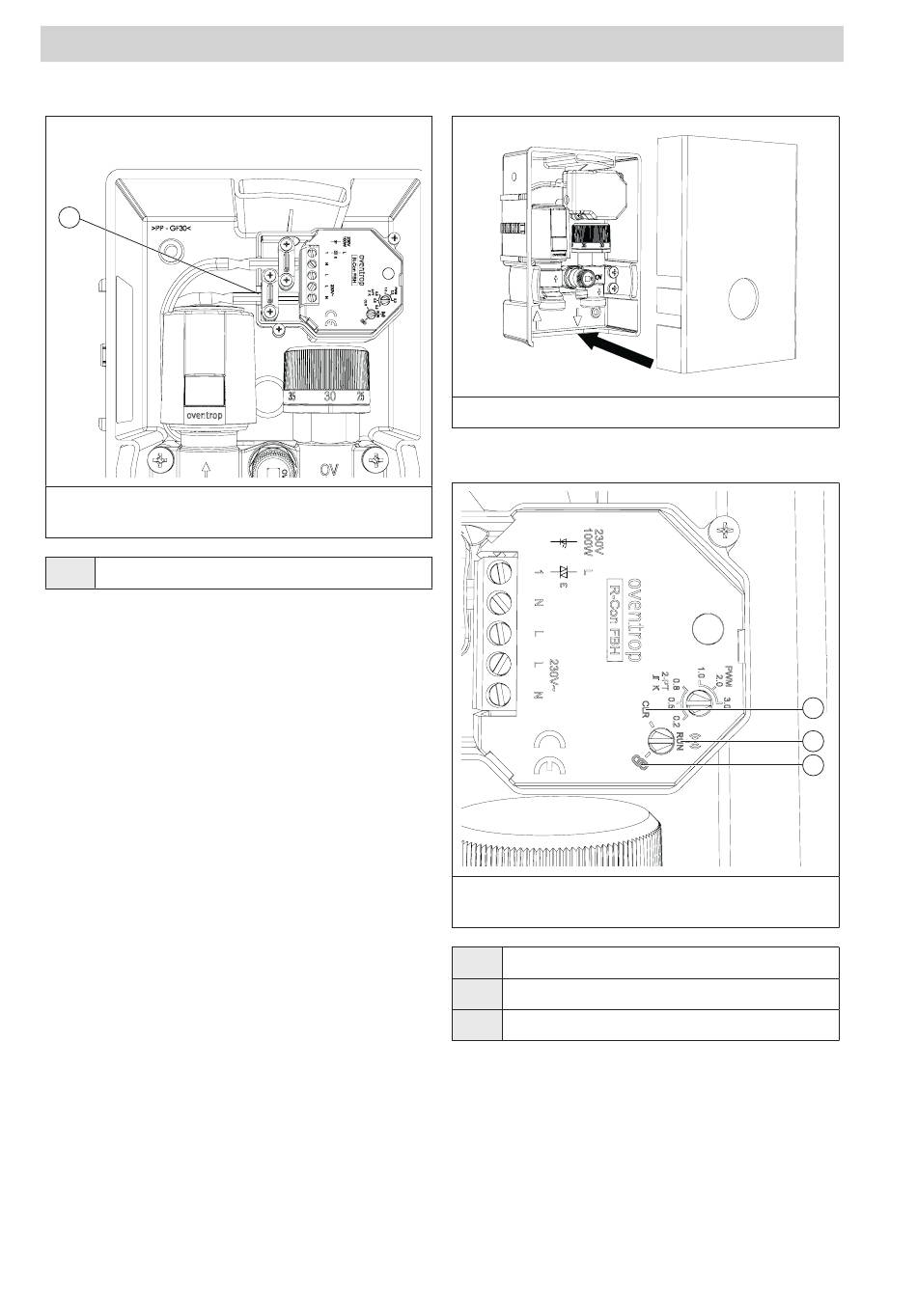

Fig. 10 : Branchement électrique du récep-
teur radio « R-Con FBH »
(1)
Branchement électrique « R-Con FBH »
7. Desserrer les vis et démonter le couvercle
de la boîte de raccordement.
8. Raccorder le câble d'alimentation élec-
trique aux bornes préparées dans la boîte
de raccordement.
9. Visser le couvercle sur la boîte de raccor-
dement.
10. Installer le thermostat radio « R-Tronic » en
respectant la notice d'utilisation propre au
thermostat radio.
7. Mise en service
7.1 Remplissage, purge et test
d'étanchéité
1. Remplir l'installation de chauffage.
2. Purger l'installation de chauffage (par
ex. au niveau du robinet de l'« Unibox
T-RTL R-Tronic »).
3. Procéder à un test d'étanchéité selon DIN
EN 1264..
4. Remonter le capot de protection de
l'« Unibox T-RTL R-Tronic » (voir Fig. 1 en
page 43) et le capot frontal de la gaine
encastrable.
50
Unibox T-RTL R-Tronic
Fig. 11 : Montage du capot de protection

7.2 Apprentissage

Fig. 12 : Options de paramétrage du récep-
teur radio « R-Con FBH »
(1) CLR (déconnecter)
(2) RUN (service)
(3) Connecter
7.2.1 Apprentissage du R-Tronic
(ENOCEAN)
Pour connecter l'« Unibox T-RTL R-Tronic » au
thermostat radio « R-Tronic », les deux compo-
sants doivent être appariés. « Apprentissage »
désigne l'établissement d'une liaison radio.
1. Positionner le sélecteur rotatif du récepteur
radio « R-Con FBH » sur « Connecter » (voir
Fig. 12 en page 50 (3)). La LED se met
1
2
3
