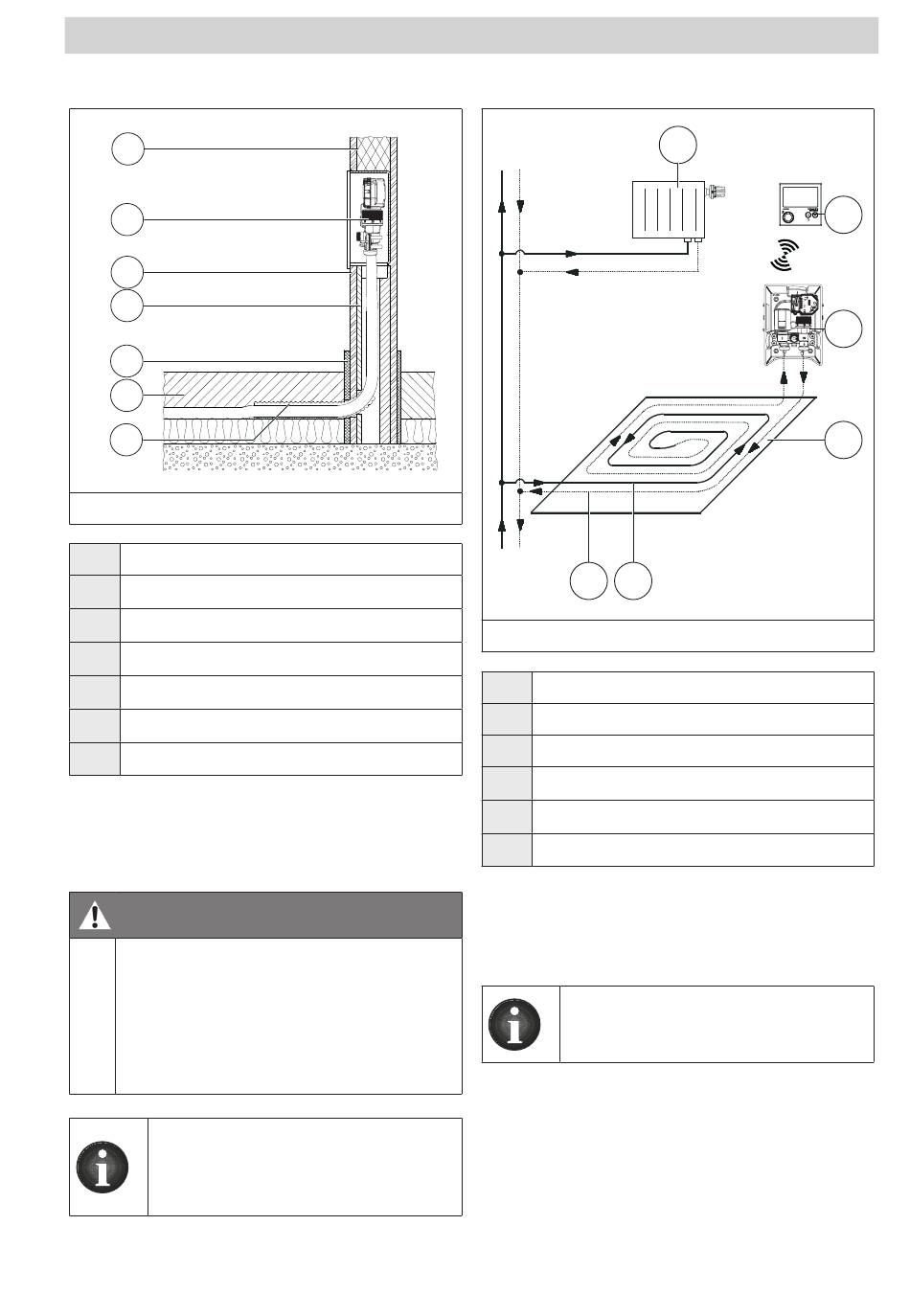

Abb. 7: Einbauquerschnitt
(1)
Mauerwerk
(2)
„Unibox T-RTL R-Tronic"
(3)
Putz
(4) Formschacht (separates Zubehör)
(5) Randdämmstreifen (separates Zubehör)
(6) Estrich
(7) Schutzrohr (separates Zubehör)
6.2 Montage „Unibox T-RTL
R-Tronic"
GEFAHR
Lebensgefahr durch elektrischen
Strom!
Bei Berührung
Bauteile besteht Lebensgefahr.
f Das Anschließen darf nur ein Elekt-
rofachhandwerker durchführen.
Die „Unibox T-RTL R-Tronic" muss
sich immer am Ende des Flächen-
temperierungskreises befinden
(siehe 3.3 auf Seite 8).
102273780-V01.09.2019
spannungsführender
6 5
Abb. 8: Anschluss
(1) Radiator
(2) Funk-Raumthermostat „R-Tronic"
(3) „Unibox T-RTL R-Tronic"
(4) Flächentemperierungskreis
(5) Vorlauf
(6) Rücklauf
1. Erstellen Sie einen Abzweig von der Vor-
laufleitung der Zweirohrheizungsanlage.
2. Verlegen Sie den Flächentemperierungs-
kreis.
Um eine gleichmäßige Wärmever-
teilung zu erzielen, verlegen Sie den
Heizkreis schneckenförmig.
3. Entfernen Sie die Bauabdeckung der „Uni-
box TQ-RTL R-Tronic" und die Frontab-
deckung des Formschachtes (Sie müssen
die Bau- und Frontabdeckung nach der
Inbetriebnahme wieder aufsetzen) und
setzen Sie die „Unibox T-RTL R-Tronic" in
den Formschacht ein.
4. Nutzen Sie die beiliegenden Winkel (siehe
Montage
1
4
3
2
2
3
4
