Technische Beschreibung
3.2 Maße
155

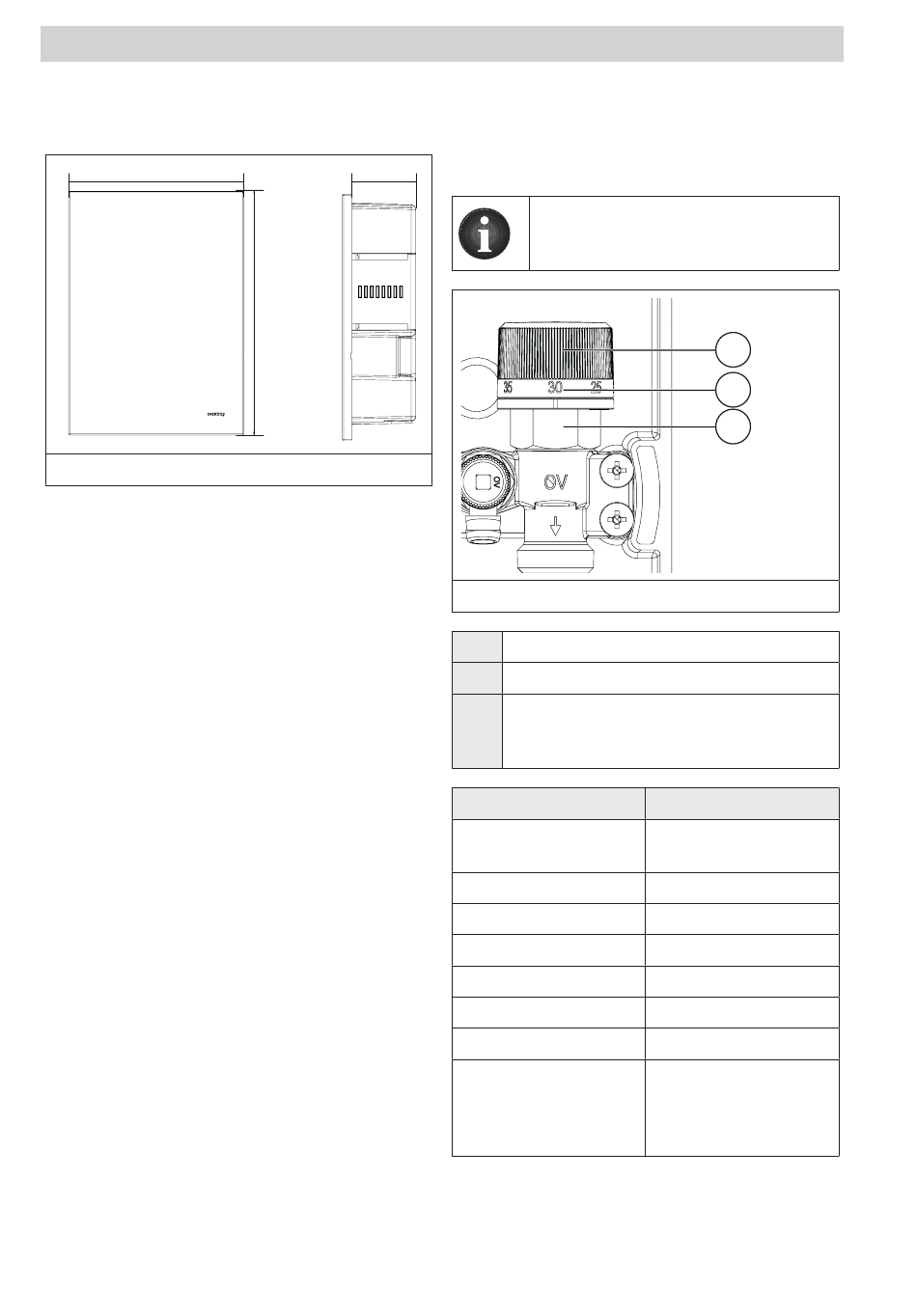

Abb. 3: Maße in mm

3.3 Funktionsbeschreibung

Die „Unibox T-RTL R-Tronic" dient zur Einzel-
raumtemperaturregelung und zur Begrenzung
der Rücklauftemperatur einer Flächentempe-
rierung.
Das integrierte Thermostatventil ist mit einem
voreinstellbaren Ventileinsatz ausgestattet und
ermöglicht dadurch eine exakte Anpassung des
Volumenstroms an den geforderten Wärme-
bedarf (siehe Diagramm im Anhang) sowie die
Durchführung des hydraulischen Abgleichs.
Die Einbauposition der „Unibox T-RTL
R-Tronic" ist so zu wählen, dass zunächst
der Heizkreis und anschließend das Ventil der
„Unibox T-RTL R-Tronic" durchströmt werden.
Das Heizmedium kühlt sich vom Eintritt in die
Heizfläche bis zur „Unibox T-RTL R-Tronic"
ab. Die gewünschte Raumtemperatur kann
durch Veränderung der Solltemperatur am
Funk-Raumthermostat „R-Tronic" eingestellt
werden. Der Funk-Raumthermostat „R-Tronic"
kommuniziert mit dem Funkempfänger „R-CON
FBH" (siehe Abb. 2 auf Seite 7). Der mit
dem Funkempfänger „R-CON FBH" verbunde-
ne Stellantrieb regelt den Durchfluss.

3.4 Bedienelemente

3.4.1 Rücklauftemperaturbegrenzer
Mit dem Handrad können Sie die gewünsch-
te Mediumtemperatur der Flächentempe-
rierung einstellen. Der im Ventil integrierte
Rücklauftemperaturbegrenzer fühlt die
8
57
210
Unibox T-RTL R-Tronic
durchströmende Mediumtemperatur und
dementsprechend öffnet bzw. schließt der
Rücklauftemperaturbegrenzer das Ventil.
Der empfohlene Einstellbereich
liegt zwischen Stellung ca. 25°C
und ca. 40°C.
Abb. 4: Handrad
(1) Handrad
(2)
Merkzahl
(3) Ventil mit voreinstellbarem Einsatz und
integriertem Rücklauftemperaturbe-
grenzer
Merkzahl
0
10
20
25
30
35
40
-
1
2
3
Temperatur
(Ventil vollständig
geschlossen)
10°C
20°C
25°C
30°C
35°C
40°C
(Ventil vollständig
geöffnet, bis eine
Temperatur von ca.
43°C erreicht ist)
