Inbetriebnahme

1.2 auf Seite 5) um die „Unibox T-RTL
R-Tronic" im Formschacht auszurichten
und zu befestigen.

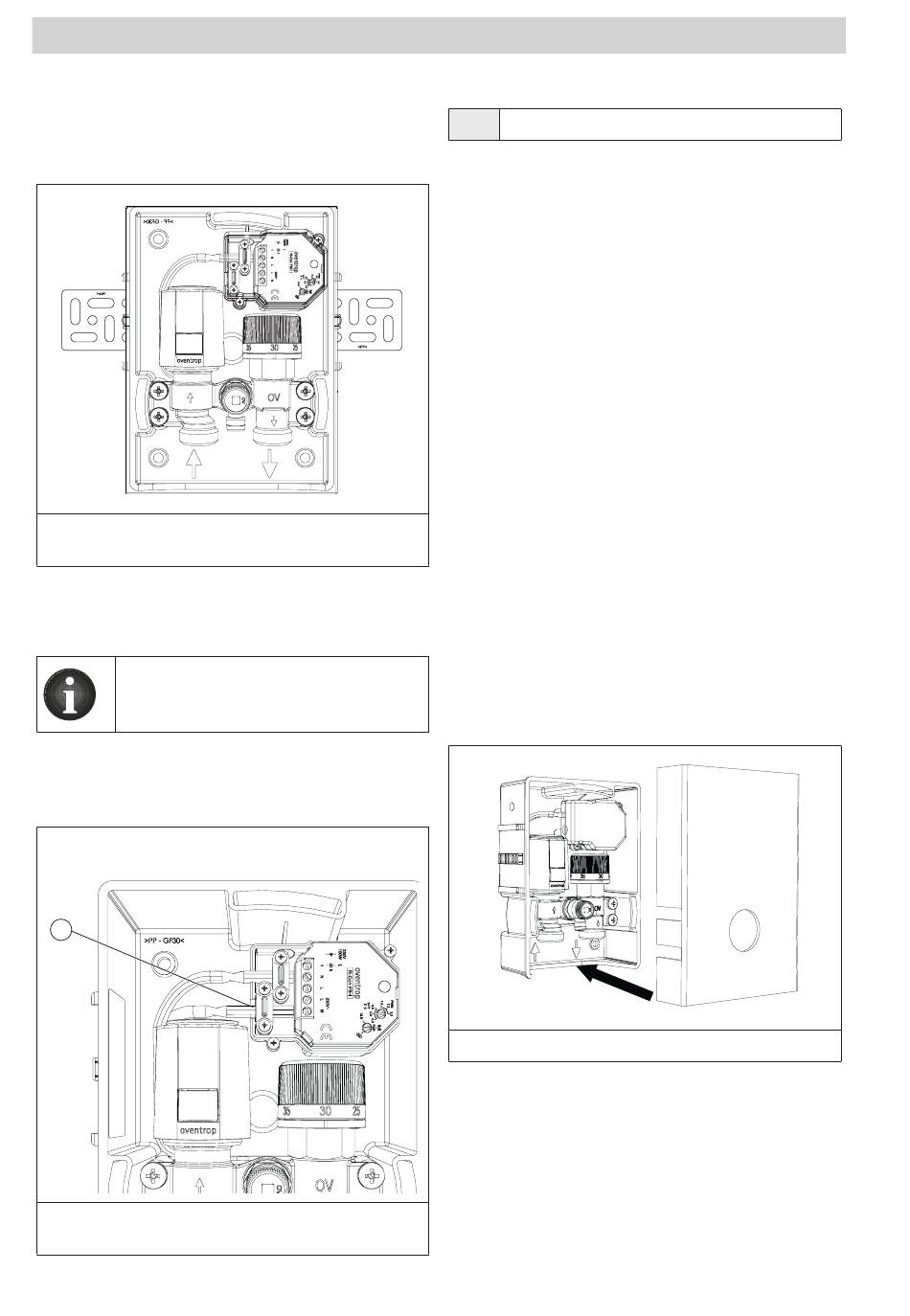

Abb. 9: „Unibox T-RTL R-Tronic" mit
Winkeln
5. Schließen Sie die Rohrleitung des Flächen-
temperierungskreises an die „Unibox T-RTL
R-Tronic" an.
Beachten Sie die markierte Durch-
strömungsrichtung.
6. Erstellen Sie eine Verbindungsleitung von
der „Unibox T-RTL R-Tronic" zum Rücklauf
der Zweirohrheizungsanlage.
1
Abb. 10: Funkempfänger „R-CON FBH"
elektrisch anschließen
12
Unibox T-RTL R-Tronic
(1) Elektrischer Anschluss „R-CON FBH"
7. Lösen Sie die Schrauben und nehmen Sie
den Deckel der Anschlussbox ab.
8. Schließen Sie das Stromversorgungska-
bel an die vorbereiteten Klemmen in der
Anschlussbox an.
9. Schrauben Sie den Deckel auf die An-
schlussbox.
10. Installieren Sie die Funkregelung „R-Tronic"
gem. zugehöriger Anleitung.
7. Inbetriebnahme
7.1 Füllen, Entlüften und Dichtheit
prüfen
1. Füllen Sie die Heizungsanlage.
2. Entlüften Sie die Heizungsanlage (z. B. am
Ventil der „Unibox T-RTL R-Tronic").
3. Führen Sie eine Dichtheitsprüfung nach
DIN EN 1264 durch.
4. Setzen Sie die Bauabdeckung der „Unibox
T-RTL R-Tronic" (siehe Abb. 1 auf Seite
5) und die Frontabdeckung des Form-
schachtes wieder auf.
Abb. 11: Bauabdeckung aufsetzen
102273780-V01.09.2019
