Connexion - Siemens SIMATIC ET 200SP BaseUnits Manuel

3.9.2

Connexion

Brochage
Tableau 3- 9 Brochage pour BaseUnit BU20-P12+A4+0B
Borne
1 à 12
1A, 2A, 3A, 4A, AUX
Schéma de principe
①
②
③
④
⑤

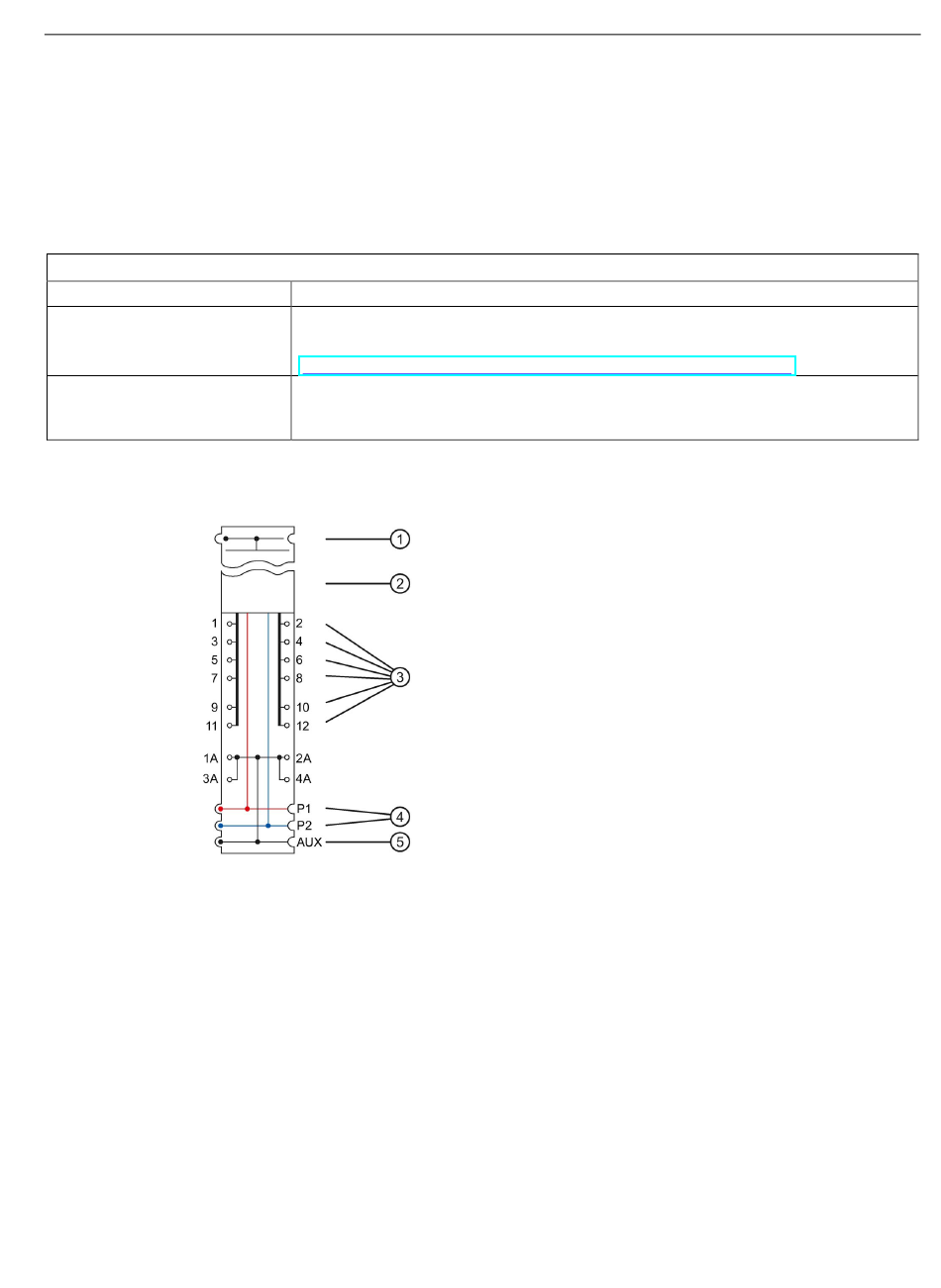

Figure 3-18
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Manuel, 04/2016, A5E03727050-AF
Brochage pour BaseUnit BU20-P12+A4+0B
Le module de périphérie détermine l'affectation.
Voir le manuel Module de périphérie
(http://support.automation.siemens.com/WW/view/fr/55679691/133300).
Connexion du conducteur de protection ou barre de potentiel, utilisation libre jusqu'à
230 V CA/CC avec 10 A max. Si vous raccordez une tension, celle-ci doit appartenir au
même groupe de potentiel que la tension nominale d'alimentation.
Bus interne
Module de périphérie
Bornes avec liaison au module de périphérie
Barres de potentiel connectées sans liaison vers les bornes
Barre AUX connectée avec liaison aux bornes
Schéma de principe BU20-P12+A4+0B
BaseUnits pour modules de périphérie
3.9 BU20-P12+A4+0B (Type BU B0)
Explications
45
