Plans d'encombrement des modules de périphérie

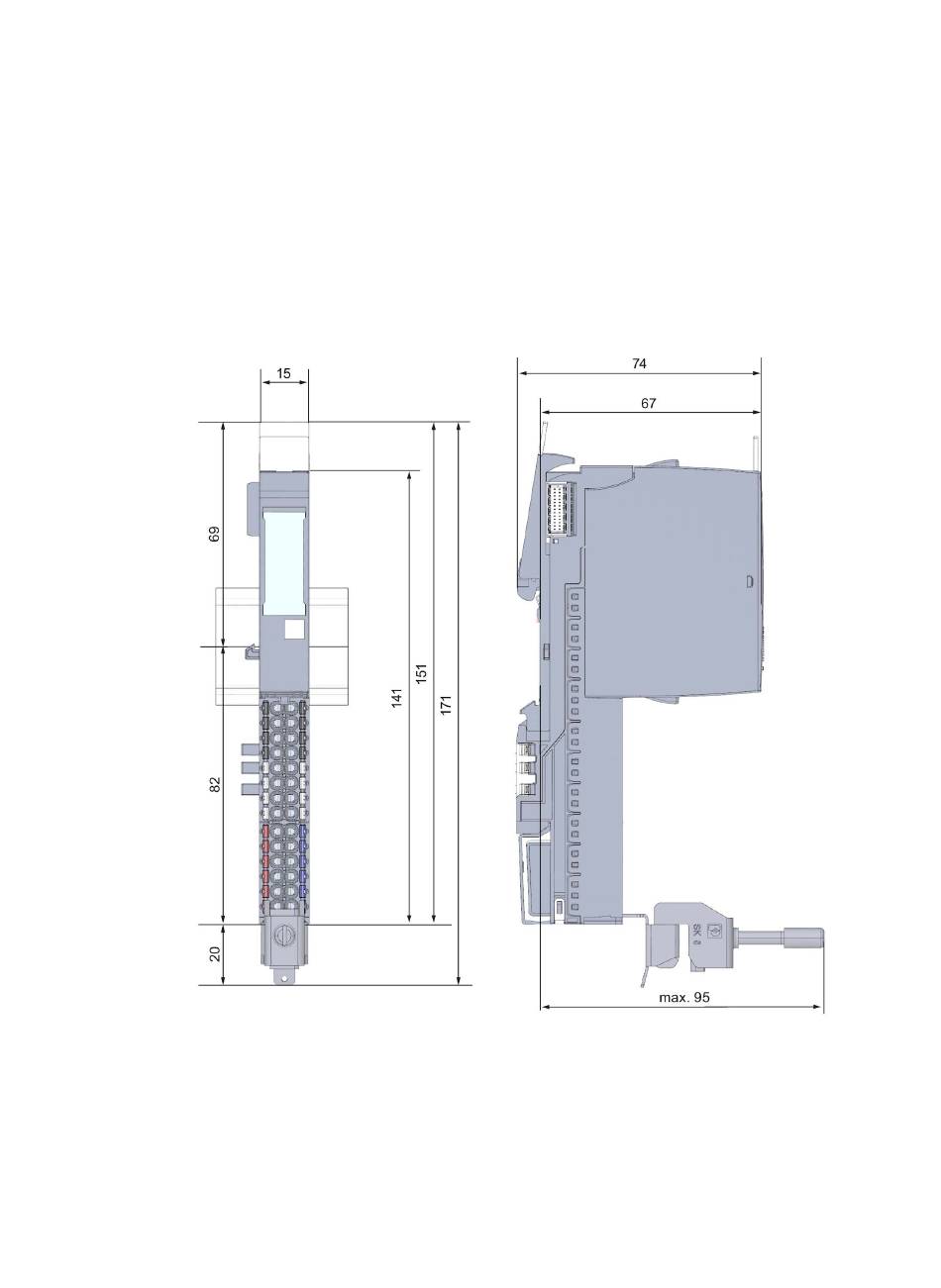

Schéma coté BU15-P16+A10+2D, BU15-P16+A10+2B, BU15-P16+A0+12D/T, BU15-P16+A0+12B/T
L'exemple suivant présente le schéma coté de la BU15-P16+A10+2D avec module de
périphérie enfiché.
Figure A-1
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Manuel, 04/2016, A5E03727050-AF
Schéma coté BU15-P16+A10+2D
A
83
