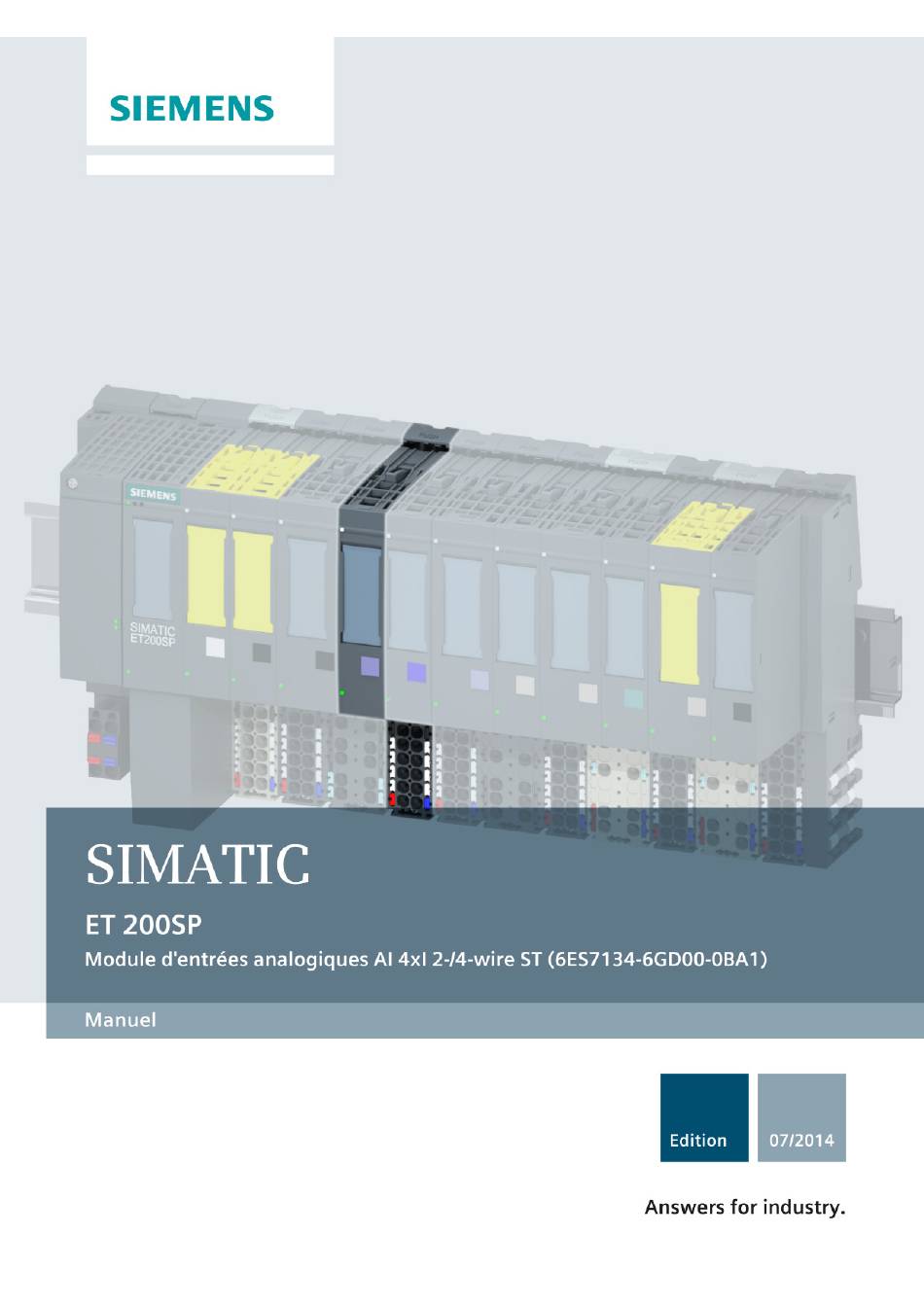

Siemens SIMATIC ET 200SP Manuel
Module d'entrées analogiques ai 4xi 2/4-wire st
Masquer les pouces
Voir aussi pour SIMATIC ET 200SP:
- Manuel système (383 pages) ,
- Manuel (212 pages) ,
- Manuel de l'appareil (198 pages)
Manuels Connexes pour Siemens SIMATIC ET 200SP
Sommaire des Matières pour Siemens SIMATIC ET 200SP
- Page 2 ___________________ Module d'entrées analogiques Avant-propos AI 4xI 2/4-wire ST ___________________ Guide de la documentation (6ES7134-6GD00-0BA1) ___________________ Présentation du produit SIMATIC ___________________ Raccordement ET 200SP ___________________ Module d'entrées analogiques Paramètres/plage d'adresses AI 4xI 2/4-wire ST Alarmes/Messages de ___________________ (6ES7134-6GD00-0BA1) diagnostic ___________________ Manuel Caractéristiques techniques ___________________...
- Page 3 Tenez compte des points suivants: ATTENTION Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service, une utilisation et une maintenance dans les règles de l'art.
- Page 4 à une exploitation sûre des installations, solutions, machines, équipements et/ou réseaux. Ces fonctions jouent un rôle important dans un système global de sécurité industrielle. Dans cette optique, les produits et solutions Siemens font l’objet de développements continus. Siemens vous recommande donc vivement de vous tenir régulièrement informé...
- Page 5 Sommaire Avant-propos ............................4 Guide de la documentation ........................6 Présentation du produit ........................... 8 Propriétés ............................8 Raccordement ............................10 Brochage ............................10 Schéma de principe ........................11 Paramètres/plage d'adresses ........................ 12 Types et plages de mesure ......................12 Paramètres ...........................
- Page 6 Informations de base Le manuel système décrit en détail la configuration, le montage, le câblage et la mise en service du système de périphérie décentralisée SIMATIC ET 200SP. L'aide en ligne de STEP 7 vous assiste dans la configuration et la programmation.
- Page 7 Guide de la documentation Collection de manuels ET 200SP La collection de manuels contient dans un fichier la documentation complète relative au système de périphérie décentralisée SIMATIC ET 200SP. Vous trouverez la collection de manuels sur Internet (http://support.automation.siemens.com/WW/view/fr/84133942). My Documentation Manager My Documentation Manager vous permet de combiner les manuels entiers ou juste des parties de ceux-ci avec votre propre manuel.
- Page 8 Présentation du produit Propriétés N° d'article 6ES7134-6GD00-0BA1 Vue du module Figure 2-1 Vue du module AI 4×I 2-/4-wire ST Module d'entrées analogiques AI 4xI 2/4-wire ST (6ES7134-6GD00-0BA1) Manuel, 07/2014, A5E03551867-AC...
- Page 9 ● Etiquettes de repérage ● Connexion du blindage Voir aussi Vous trouverez des informations complémentaires sur les accessoires dans le manuel système Système de périphérie décentralisé ET 200SP (http://support.automation.siemens.com/WW/view/fr/58649293). Module d'entrées analogiques AI 4xI 2/4-wire ST (6ES7134-6GD00-0BA1) Manuel, 07/2014, A5E03551867-AC...
- Page 10 La première BaseUnit d'une station doit être une BaseUnit claire. Veuillez en tenir compte également lors de la configuration. Voir aussi Vous trouverez des informations complémentaires sur les types de BaseUnit dans le manuel système Système de périphérie décentralisé ET 200SP (http://support.automation.siemens.com/WW/view/fr/58649293). Module d'entrées analogiques AI 4xI 2/4-wire ST (6ES7134-6GD00-0BA1) Manuel, 07/2014, A5E03551867-AC...
- Page 11 Raccordement 3.2 Schéma de principe Schéma de principe Schéma de principe Figure 3-1 Schéma de principe AI 4×I 2-/4-wire ST Module d'entrées analogiques AI 4xI 2/4-wire ST (6ES7134-6GD00-0BA1) Manuel, 07/2014, A5E03551867-AC...
- Page 12 Paramètres/plage d'adresses Types et plages de mesure Le module d'entrées analogiques AI 4xI 2-/4-wire ST dispose des plages de mesure suivantes : Tableau 4- 1 Plages de mesure Type de mesure Plage de mesure Résolution Courant (transducteur 2 fils) 0 à 20 mA 15 bits 4 à...
- Page 13 Paramètres/plage d'adresses 4.2 Paramètres Paramètres Paramètres du module AI 4xI 2-/4-wire ST Le champ d'action des paramètres réglables dépend du type de configuration. Les configurations suivantes sont possibles : ● Configuration centralisée avec une CPU S7-1500 ● Configuration décentralisée avec PROFINET IO dans un système ET 200SP ●...
- Page 14 Paramètres/plage d'adresses 4.2 Paramètres Paramètre Plage de valeurs Valeur par Repara- Champ d'action avec le logiciel défaut métrage en de configuration par ex. STEP 7 (TIA Portal) Fichier GSD Fichier GSD PROFINET IO PROFIBUS DP Lissage aucun Voie Voie aucun •...
- Page 15 Paramètres/plage d'adresses 4.3 Explication des paramètres Explication des paramètres Diagnostic Absence de tension d'alimentation L+ Activation du diagnostic pour tension d'alimentation L+ absente ou trop faible. Diagnostic Court-circuit à M Activation du diagnostic lorsqu'un court-circuit à M de l'alimentation du capteur ou d'une entrée se produit.
- Page 16 Groupe de potentiel Détermine la présence ou non d'une BaseUnit avec arrivée de la tension d'alimentation (voir manuel système Système de périphérie décentralisée ET 200SP (http://support.automation.siemens.com/WW/view/fr/58649293)) à cet emplacement. Module d'entrées analogiques AI 4xI 2/4-wire ST (6ES7134-6GD00-0BA1) Manuel, 07/2014, A5E03551867-AC...
- Page 17 Paramètres/plage d'adresses 4.4 Plage d'adresses Plage d'adresses Configurations possibles Les configurations suivantes sont possibles : ● Configuration 1 : sans état de la valeur ● Configuration 2 : avec état de la valeur Evaluation de l'état de la valeur Si vous validez l'état de la valeur sur le module analogique, un octet supplémentaire est affecté...
- Page 18 Alarmes/Messages de diagnostic Signalisations d'état et d'erreur LED de signalisation Sur la figure suivante, vous voyez les LED de signalisation du module AI 4xI 2-/4-wire ST. ① DIAG (verte/rouge) ② Etat de la voie (verte) ③ PWR (verte) Figure 5-1 LED de signalisation Signification des LED de signalisation Les tableaux suivants présentent la signification des signalisations d'état et d'erreur.
- Page 19 Alarmes/Messages de diagnostic 5.1 Signalisations d'état et d'erreur LED DIAG Tableau 5- 1 Signalisation d'erreur de la LED DIAG LED DIAG Signification Alimentation du bus interne de l'ET 200SP défectueuse éteinte Module non paramétré clignote Module paramétré, pas de diagnostic du module allumée Module paramétré...
- Page 20 Alarmes/Messages de diagnostic 5.2 Alarmes Alarmes Le module d'entrées analogiques AI 4xI 2-/4-wire ST prend en charge les alarmes de diagnostic. Alarme de diagnostic Le module déclenche une alarme de diagnostic lorsque les événements suivants surviennent : ● Voie temporairement indisponible ●...
- Page 21 Alarmes/Messages de diagnostic 5.3 Messages de diagnostic Messages de diagnostic Un message de diagnostic est émis pour chaque événement de diagnostic. La LED DIAG clignote sur le module. Les messages de diagnostic peuvent être consultés dans le tampon de diagnostic de la CPU. Les codes d'erreur peuvent être évalués à l'aide du programme utilisateur.
- Page 22 Caractéristiques techniques Caractéristiques techniques Caractéristiques techniques du module AI 4×I 2-/4-wire ST 6ES7134-6GD00-0BA1 Désignation de type du produit AI 4xI 2-/4-wire ST Informations générales Version de firmware V1.1 BaseUnits utilisables BU de type A0, A1 Code couleur des étiquettes de repérage couleur spécifiques CC03 aux modules Fonction du produit...
- Page 23 Caractéristiques techniques 6.1 Caractéristiques techniques 6ES7134-6GD00-0BA1 Puissance dissipée Puissance dissipée, typ. 0,85 W ; sans tension d'alimentation du capteur Plage d'adresses Plage d'adresses par module Plage d'adresses par module, max. 8 octets ; + 1 octet pour information QI Entrées analogiques Nombre d'entrées analogiques Courant d'entrée maximal autorisé...
- Page 24 Caractéristiques techniques 6.1 Caractéristiques techniques 6ES7134-6GD00-0BA1 Lissage des valeurs de mesure paramétrable Niveau : aucun Niveau : faible Niveau : moyen Niveau : fort Capteurs Raccordement des capteurs de signaux pour mesure de courant comme transducteur de mesure 2 fils 650 Ω...
- Page 25 10 V CC Isolation Isolation testée avec 707 V CC (essai de type) Cotes Largeur 15 mm Poids Poids, env. 31 g Schéma coté Voir manuel ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/fr/58532597/133300) Module d'entrées analogiques AI 4xI 2/4-wire ST (6ES7134-6GD00-0BA1) Manuel, 07/2014, A5E03551867-AC...
- Page 26 Enregistrement de paramètres Dépendances des paramètres en cas de configuration avec fichier GSD Lors de la configuration du module avec un fichier GSD, il convient de tenir compte du fait que les réglages de certains paramètres sont dépendants les uns des autres. Configuration avec fichier GSD PROFINET Le tableau suivant montre les paramètres possibles en fonction du type de mesure et de la plage de mesure pour PROFINET.
- Page 27 Enregistrement de paramètres A.2 Paramétrage et structure de l'enregistrement de paramètres Configuration avec fichier GSD PROFIBUS Le tableau suivant montre les paramètres possibles en fonction du type de mesure et de la plage de mesure pour PROFIBUS. Type de mesure Plage de Diagnostic mesure Absence de tension...
- Page 28 Enregistrement de paramètres A.2 Paramétrage et structure de l'enregistrement de paramètres Structure de l'enregistrement 128 Remarque La voie 0 contient le diagnostic pour l'ensemble du module. Figure A-1 Structure de l'enregistrement 128 Information d'en-tête La figure suivante montre la structure de l'information d'en-tête. Figure A-2 Information d'en-tête Module d'entrées analogiques AI 4xI 2/4-wire ST (6ES7134-6GD00-0BA1)
- Page 29 Enregistrement de paramètres A.2 Paramétrage et structure de l'enregistrement de paramètres Paramètres La figure suivante montre la structure des paramètres pour les voies 0 à 3. Pour activer un paramètre, il faut mettre à "1" le bit correspondant. Figure A-3 Structure des octets x à...
- Page 30 Enregistrement de paramètres A.2 Paramétrage et structure de l'enregistrement de paramètres Codes pour les types de mesure Le tableau suivant comprend les codes pour les types de mesure du module d'entrées analogiques. Vous devez entrer ces codes dans l'octet x (voir figure précédente). Tableau A- 1 Codes pour les types de mesure Type de mesure Code...
- Page 31 Représentation des valeurs analogiques Cette annexe présente les valeurs analogiques de toutes les plages de mesure que vous pouvez utiliser avec le module d'entrées analogiques. Résolution des mesures La résolution des valeurs analogiques diffère selon le module analogique et son paramétrage.
- Page 32 Représentation des valeurs analogiques B.1 Représentation des plages d'entrée Représentation des plages d'entrée Les tableaux suivants montrent la représentation numérisée des plages d'entrée bipolaires et unipolaires. La résolution est de 16 bits. Tableau B- 2 Plages d'entrée bipolaires Valeur Valeur de Mot de données Plage déc.
- Page 33 Représentation des valeurs analogiques B.2 Représentation des valeurs analogiques dans des plages de mesure de courant Représentation des valeurs analogiques dans des plages de mesure de courant Les valeurs décimales et hexadécimales (codes) des plages de mesure de courant possibles sont représentées dans les tableaux suivants. Tableau B- 4 Plage de mesure de courant ±20 mA Valeurs Plage de mesure de courant...
