MONTAGE
2
Exigences pour les raccords filetés

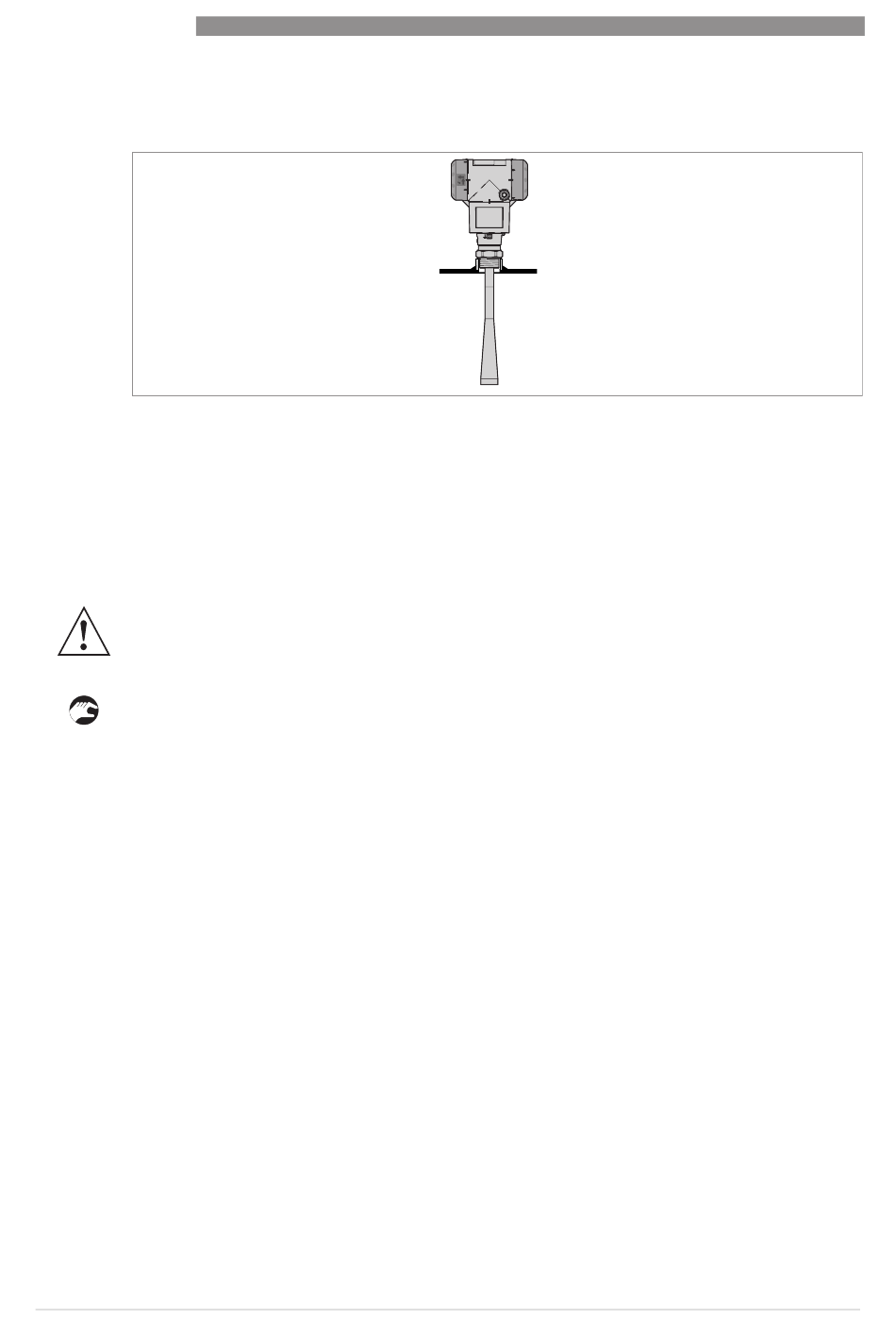

Figure 2-18: Raccord fileté
Équipement nécessaire :
• Appareil
• Joint pour raccord G 1½ (non compris dans la fourniture)
• Ruban pour joints filetés (PTFE) pour raccordement 1½ NPT (non compris dans la fourniture)
• Clé de 50 mm / 2¨ (non comprise dans la fourniture)
AVERTISSEMENT !
Ne pas serrer le raccordement à un couple supérieur à 40 Nm. Si le raccordement est trop
serré, cela abîmera le filetage.
• S'assurer que le raccord au réservoir soit de niveau.
• Raccordement ISO 228-1 (G) :
Raccordement ISO 228-1 (G) :
Raccordement ISO 228-1 (G) : veiller à ce que le joint utilisé soit compatible avec la dimension
Raccordement ISO 228-1 (G) :
du raccordement et le produit à mesurer.
• Raccordement ISO 228-1 (G) :
Raccordement ISO 228-1 (G) : aligner correctement le joint.
Raccordement ISO 228-1 (G) :
Raccordement ISO 228-1 (G) :
• Raccordement NPT :
Raccordement NPT : enrouler le ruban pour joints filetés autour du raccordement process en
Raccordement NPT :
Raccordement NPT :
respectant les règles de l'art.
• Introduire avec précaution l'antenne dans le réservoir.
• Visser l'antenne afin de fixer l'appareil au raccordement process.
• Veiller à orienter l'appareil dans la bonne direction. Voir « Orienter l'appareil dans la bonne
direction » dans ce chapitre.
• Serrer le raccordement au bon couple de serrage (pas plus de 40 Nm).

2.7.4 Tubes verticaux (puits tranquillisants et chambres de mesure)

Utiliser un tube vertical dans les conditions suivantes :
• Présence de mousse très conductrice dans le réservoir.
• Le produit est très turbulent ou agité.
• Présence d'un trop grand nombre d'autres objets à l'intérieur du réservoir.
• L'appareil est utilisé pour mesurer un liquide (pétrochmique) dans un réservoir doté d'un toit
flottant.
• Appareil monté sur un réservoir cylindrique horizontal (voir fin du chapitre).
Pour de plus amples informations, consulter le manuel de référence.
16
www.krohne.com
OPTIWAVE 5200 C/F
11/2012 - 4001905401 - QS OPTIWAVE 5200 R01 fr
