RACCORDEMENT ÉLECTRIQUE
3

3.4 Tension minimale d'alimentation

Utiliser ces graphiques pour trouver la tension minimale d'alimentation pour une charge
donnée sur la sortie de courant.
Appareils non-Ex et homologués zones dangereuses (Ex i / IS)
1000
900
800
700
600
500
400
300
200
100
0

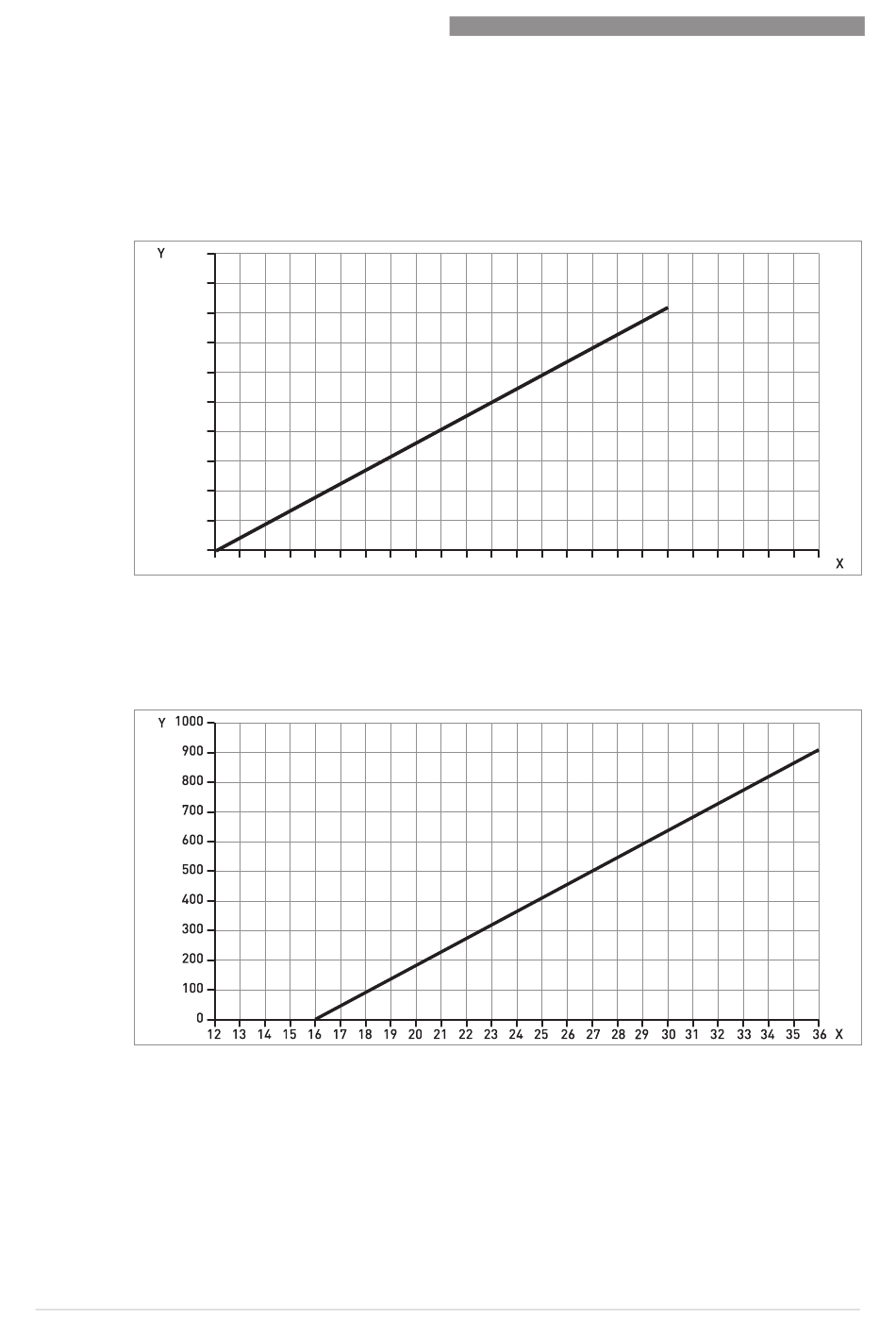

Figure 3-8: Tension minimale d'alimentation aux bornes pour une sortie de 22 mA à la borne (Non Ex et Homologation
pour zones dangereuses (Ex i / IS))
X : alimentation U [VCC]
Y : charge sur la sortie de courant R
Appareils homologués zones dangereuses (Ex d / XP/NI)
Figure 3-9: Tension minimale d'alimentation aux bornes pour une sortie de 22 mA (homologation pour zones
dangereuses (Ex d / XP/NI))
X : alimentation U [VCC]
Y : charge sur la sortie de courant R
30
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
[Ω]
L
[Ω]
L
