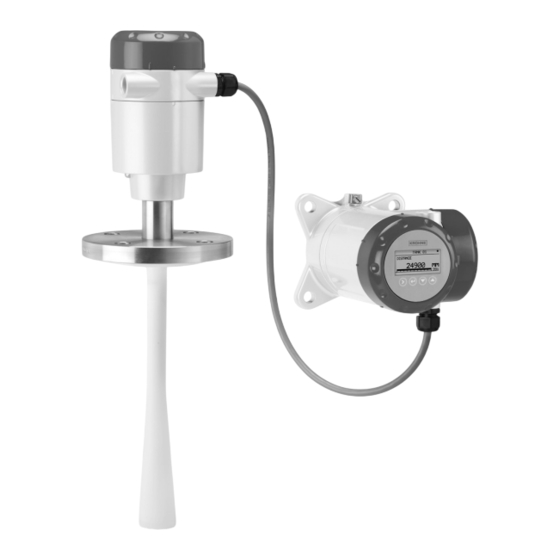

Transmetteur de niveau radar (FMCW) 2 fils / 10 GHz
pour mesure de distance, niveau et volume, débit et réflexion de liquides, pâtes et
boues
© KROHNE 11/2012 - 4001905401 - QS OPTIWAVE 5200 R01 fr
Quick Start
Quick Start
Quick Start
Quick Start

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIWAVE 5200 C

Sommaire des Matières pour KROHNE OPTIWAVE 5200 C

  • Page 1 Quick Start Quick Start Transmetteur de niveau radar (FMCW) 2 fils / 10 GHz pour mesure de distance, niveau et volume, débit et réflexion de liquides, pâtes et boues © KROHNE 11/2012 - 4001905401 - QS OPTIWAVE 5200 R01 fr...

  • Page 2: Table Des Matières

    SOMMAIRE OPTIWAVE 5200 C/F 1 Instructions de sécurité 2 Montage 2.1 Fonction de l'appareil....................... 5 2.2 Description de la fourniture ..................... 5 2.3 Contrôle visuel........................6 2.4 Stockage ........................... 7 2.5 Transport .......................... 7 2.6 Préparation de l'installation..................... 7 2.7 Montage ..........................8 2.7.1 Plages de pression et de température ...................

  • Page 3: Instructions De Sécurité

    INSTRUCTIONS DE SÉCURITÉ OPTIWAVE 5200 C/F Avertissements et symboles utilisés DANGER ! Cette information attire l'attention sur un danger imminent en travaillant dans le domaine électrique. DANGER ! Ces mises en garde doivent être scrupuleusement respectées. Toutes déviations même partielles peuvent entraîner de sérieuses atteintes à la santé, voir même la mort. Elles peuvent aussi entraîner de sérieux dommages sur l'appareil ou sur le site d'installation.
  • Page 4 INSTRUCTIONS DE SÉCURITÉ OPTIWAVE 5200 C/F INFORMATION ! De plus amples informations sont disponibles dans le manuel de référence et sur la fiche • technique. Ces documents peuvent être téléchargés sur le site internet (centre de téléchargement). • Si vous devez renvoyer l'appareil au fabricant ou au fournisseur, veuillez remplir intégralement le formulaire de retour d'appareil et le joindre à...

  • Page 5: Montage

    MONTAGE OPTIWAVE 5200 C/F 2.1 Fonction de l'appareil Ce transmetteur de niveau radar mesure la distance, le niveau, la masse, le volume, le débit (dans des canaux ouverts) ainsi que la réflectivité de liquides, de pâtes et de boues. Il n'entre pas en contact avec le produit mesuré.

  • Page 6: Contrôle Visuel

    MONTAGE OPTIWAVE 5200 C/F 2.3 Contrôle visuel INFORMATION ! Inspectez soigneusement le contenu des cartons afin d ’ assurer que l ’ appareil n ’ ait subi aucun dommage. Signalez tout dommage à votre transitaire ou à votre agent local.

  • Page 7: Stockage

    MONTAGE OPTIWAVE 5200 C/F 2.4 Stockage AVERTISSEMENT ! Ne pas stocker l'appareil en position verticale. Ceci endommagerait l'antenne et l'appareil pourrait avoir des erreurs de mesure. Figure 2-4: Conditions de stockage 1 Ne pas stocker l'appareil en position verticale. 2 Poser l'appareil en position horizontale. Nous recommandons d'utiliser l'emballage dans lequel il a été fourni.

  • Page 8: Montage

    MONTAGE OPTIWAVE 5200 C/F 2.7 Montage 2.7.1 Plages de pression et de température DANGER ! Lorsque la température ambiante est supérieure à +70 ° C / +158 ° F, il existe un risque de blessures en cas de contact avec l'appareil. Utiliser un cache protecteur ou une grille métallique afin d'éviter toute blessure.
  • Page 9 MONTAGE OPTIWAVE 5200 C/F Pour de plus amples informations sur les caractéristiques de pression nominale, consulter le chapitre « Caractéristiques techniques du manuel de référence. Température ambiante / température à la bride, raccordement à bride et raccordement fileté, en °C Figure 2-6: Température ambiante / température à...

  • Page 10: Position De Montage Recommandée

    MONTAGE OPTIWAVE 5200 C/F Il n'y a pas de variation (déclassement) de la température ambiante en-dessous de 0°C / 0°F. La température du raccordement process doit être en accord avec les limites de température du matériau des joints. Pour connaître les caractéristiques de pression nominale, consulter le chapitre «...
  • Page 11 MONTAGE OPTIWAVE 5200 C/F Orienter l'appareil dans la bonne direction Figure 2-9: Orienter l'appareil dans la bonne direction pour obtenir les meilleures performances possibles Pointer l'œillet du repère, sur le boîtier, vers la paroi du réservoir la plus proche. 1 Œillet du repère 2 Paroi du réservoir la plus proche...

  • Page 12: Restrictions De Montage

    MONTAGE OPTIWAVE 5200 C/F 2.7.3 Restrictions de montage ATTENTION ! Suivre les recommandations ci-dessous pour s'assurer du bon fonctionnement de l'appareil. Nous recommandons de préparer le montage lorsque le réservoir est vide. Restrictions de montage : généralités Figure 2-12: Restrictions de montage : généralités 1 Ne pas incliner l'appareil de plus de 2°...
  • Page 13 MONTAGE OPTIWAVE 5200 C/F Présence d'obstacles dans le réservoir Figure 2-13: Présence d'obstacles dans le réservoir Ne pas positionner l'appareil juste au-dessus des obstacles (agitateur, poutres, tubes de chauffage, etc.). Les mesures de l'appareil seront erronées en présence de signaux parasites dus à la présence d'obstacles.
  • Page 14 MONTAGE OPTIWAVE 5200 C/F Appareils avec antenne conique métallique Figure 2-15: Appareils avec antenne conique métallique 1 Toit non plat : l'antenne doit dépasser du piquage 2 Piquage court sur réservoir 3 Piquage long sur réservoir (appareil avec extension d'antenne) 4 Si le toit du réservoir est plat et le piquage symétrique, il n'est pas nécessaire que l'antenne dépasse du piquage.
  • Page 15 MONTAGE OPTIWAVE 5200 C/F Exigences pour les brides de raccordement Figure 2-17: Raccordement à bride Équipement nécessaire : • Appareil • Joint pour bride (non compris dans la fourniture) • Clé (non comprise dans la fourniture) • S'assurer que la bride de raccordement du piquage soit de niveau.

  • Page 16: Tubes Verticaux (Puits Tranquillisants Et Chambres De Mesure)

    MONTAGE OPTIWAVE 5200 C/F Exigences pour les raccords filetés Figure 2-18: Raccord fileté Équipement nécessaire : • Appareil • Joint pour raccord G 1½ (non compris dans la fourniture) • Ruban pour joints filetés (PTFE) pour raccordement 1½ NPT (non compris dans la fourniture) •...

  • Page 17: Support Mural Pour Version Séparée

    MONTAGE OPTIWAVE 5200 C/F Figure 2-19: Recommandations d'installation pour les tubes verticaux (puits tranquillisants et chambres de mesures) 1 Solution utilisant un puits tranquillisant 2 Solution utilisant une chambre de mesure 3 Trou de circulation d'air 4 Niveau du liquide 2.7.5 Support mural pour version séparée...

  • Page 18: Montage D'une Extension D'antenne (Antenne Conique Métallique Et Guide D'onde)

    MONTAGE OPTIWAVE 5200 C/F 2.7.6 Montage d'une extension d'antenne (antenne conique métallique et guide d'onde) ATTENTION ! SI L'EXTENSION D'ANTENNE EST FOURNIE EN OPTION AVEC L'APPAREIL : Si l'extension d'antenne est déjà fixée à l'appareil, il n'y a plus rien à faire.
  • Page 19 MONTAGE OPTIWAVE 5200 C/F Figure 2-22: Procédure : montage d'une extension d'antenne AVERTISSEMENT ! Veiller à ne pas endommager le cône de PTFE lors de la pose ou dépose de l'antenne. Procédure 1 : montage d'une extension d'antenne 1 À l'aide de la clé de 10 mm, dévisser les trois vis à tête hexagonale de l'antenne.
  • Page 20 MONTAGE OPTIWAVE 5200 C/F ne coudée à angle droit. Procédure 2A : paramétrage d'un appareil à extension d'antenne droite • Accéder au menu SUPERVISEUR (2.0.0). • Appuyer sur [> > > > ], puis 2 × [ ] ] ] ] , [> > > > ] et 6 × [ ] pour accéder à la fonction EXTENSION ANTENNE (2.3.7).

  • Page 21: Comment Orienter Ou Déposer Le Convertisseur De Mesure

    MONTAGE OPTIWAVE 5200 C/F 2.7.7 Comment orienter ou déposer le convertisseur de mesure Le convertisseur de mesure pivote sur 360°, mais il est recommandé d'orienter l'œillet du repère, au niveau du boîtier, vers la paroi du réservoir la plus proche. Pour de plus amples Position de montage recommandée...

  • Page 22: Montage De La Protection Intempéries Sur L'appareil

    MONTAGE OPTIWAVE 5200 C/F 2.7.8 Montage de la protection intempéries sur l'appareil L'appareil et sa protection intempéries, disponible en option, sont livrées non assemblés dans le même carton. La protection intempéries doit être mise en place au moment du montage de l'appareil.
  • Page 23 MONTAGE OPTIWAVE 5200 C/F 1 Ôter les 2 vis à oreilles du boîtier. Veiller à ce que les rondelles élastiques restent bien en pla- ce sur le boîtier (sur les supports de fixation de la protection intempéries). 2 Installer la protection intempéries sur l'appareil.

  • Page 24: Comment Ouvrir La Protection Intempéries

    MONTAGE OPTIWAVE 5200 C/F 2.7.9 Comment ouvrir la protection intempéries Figure 2-27: Comment ouvrir la protection intempéries 1 Dévisser le boulon de chaque côté de la protection intempéries. 2 Tirer les côtés de la protection intempéries hors de la fente pour la position fermée.

  • Page 25: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F 3.1 Installation électrique : alimentation par la boucle 2 fils 3.1.1 Version compacte Bornes pour l'installation électrique Figure 3-1: Bornes pour l'installation électrique 1 Borne de mise à la terre à l'intérieur de boîtier (si le câble électrique est blindé)

  • Page 26: Équipement Nécessaire

    RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F Ouvrir le couvercle du compartiment électrique Figure 3-2: Comment ouvrir le couvercle du compartiment électrique ? • Desserrer la vis de blocage avec une clé Allen de 2,5 mm. • Tourner le couvercle à l'inverse du sens des aiguilles d'une montre avec une clé à sangle.

  • Page 27: Version Séparée

    RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F Fermer le couvercle du compartiment électrique Figure 3-4: Comment fermer le couvercle du compartiment électrique ? • Positionner le couvercle sur le boîtier et appuyer dessus pour le mettre en place. • Le faire tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit correctement enclenché.
  • Page 28 RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F ATTENTION ! Utiliser les câbles électriques requis, avec des presse-étoupes. • S'assurer que le courant de l'alimentation ne dépasse pas 5 A ou que le circuit électrique • alimentant l'appareil soit équipé d'un fusible de 5 A.

  • Page 29: Appareils Non Ex

    RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F 3.2 Appareils non Ex Figure 3-7: Raccordement électrique des appareils non Ex 1 Alimentation ® 2 Résistance pour communication HART 3 Connexion en option à la borne de mise à la terre 4 Sortie : 12...30 V CC au bornes pour une sortie courant de 22 mA 5 Appareil 3.3 Appareils pour zones dangereuses...

  • Page 30: Tension Minimale D'alimentation

    RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F 3.4 Tension minimale d'alimentation Utiliser ces graphiques pour trouver la tension minimale d'alimentation pour une charge donnée sur la sortie de courant. Appareils non-Ex et homologués zones dangereuses (Ex i / IS) 1000 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 Figure 3-8: Tension minimale d'alimentation aux bornes pour une sortie de 22 mA à...

  • Page 31: Classe De Protection

    RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F 3.5 Classe de protection INFORMATION ! Cet appareil satisfait l'ensemble des exigences de la classe de protection IP 66/67. Il est également conforme à l'ensemble des exigences des recommandations NEMA de type 4X (boîtier) et de type 6P (antenne)).

  • Page 32: Réseaux De Communication

    RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F 3.6 Réseaux de communication 3.6.1 Informations générales ® L'appareil utilise le protocole de communication HART . Ce protocole est conforme au standard ® de communication de la fondation HART . L'appareil peut être connecté en mode point-à-point.

  • Page 33: Réseaux Multidrop

    RACCORDEMENT ÉLECTRIQUE OPTIWAVE 5200 C/F 3.6.3 Réseaux multidrop Figure 3-12: Réseau multipoints (non Ex) 1 Adresse de l'appareil (chaque appareil doit disposer d'une adresse différente sur les réseaux multipoints) ® 2 4 mA + HART ® 3 Résistance pour communication HART 4 Alimentation ®...

  • Page 34: Programmation

    PROGRAMMATION OPTIWAVE 5200 C/F 4.1 Remarques générales Pour plus d'informations sur la configuration de l'appareil, veuillez consulter le manuel de référence. 4.2 Afficheur graphique 4.2.1 Mode d'affichage des informations sur l'écran Figure 4-1: Mode d'affichage des informations à l'écran en mode normal 1 Pourcentage de la sortie courant (affichage du bargraphe et du texte uniquement si la fonction courant est identique à...

  • Page 35: Fonctions Des Touches Du Clavier

    PROGRAMMATION OPTIWAVE 5200 C/F 4.2.2 Fonctions des touches du clavier Touche du clavier Fonction Mode Mesure : Mode Mesure : accéder au menu Information (passer en mode Mode Mesure : Mode Mesure : [Droite] Configuration) Mode configuration : déplacer le curseur vers la droite...

  • Page 36: Mise En Service (Paramétrage)

    PROGRAMMATION OPTIWAVE 5200 C/F 4.3 Mise en service (paramétrage) Utiliser cette procédure pour modifier la hauteur du réservoir, le type de réservoir, la fonction courant, la plage de sortie courant et indiquer les limites de mesure supérieure et inférieure. Sur les illustrations, « xx » indique que la valeur ou le paramètre correspondant est modifiable.
  • Page 37 PROGRAMMATION OPTIWAVE 5200 C/F Écran Étapes Description • [ ] ou [ ] pour sélectionner la plage de sortie courant (4-20 mA/3,6E, 4-20, 3,8- 20,5/3,6E, etc.). • [^ ^ ^ ^ ] pour confirmer. • [> > > > ] pour modifier Paramètre 4 mA.

  • Page 38: Notes

    NOTES OPTIWAVE 5200 C/F www.krohne.com 11/2012 - 4001905401 - QS OPTIWAVE 5200 R01 fr...
  • Page 39 NOTES OPTIWAVE 5200 C/F 11/2012 - 4001905401 - QS OPTIWAVE 5200 R01 fr www.krohne.com...
