OPTIWAVE 5200 C/F
3.1 Installation électrique : alimentation par la boucle 2 fils

3.1.1 Version compacte

Bornes pour l'installation électrique

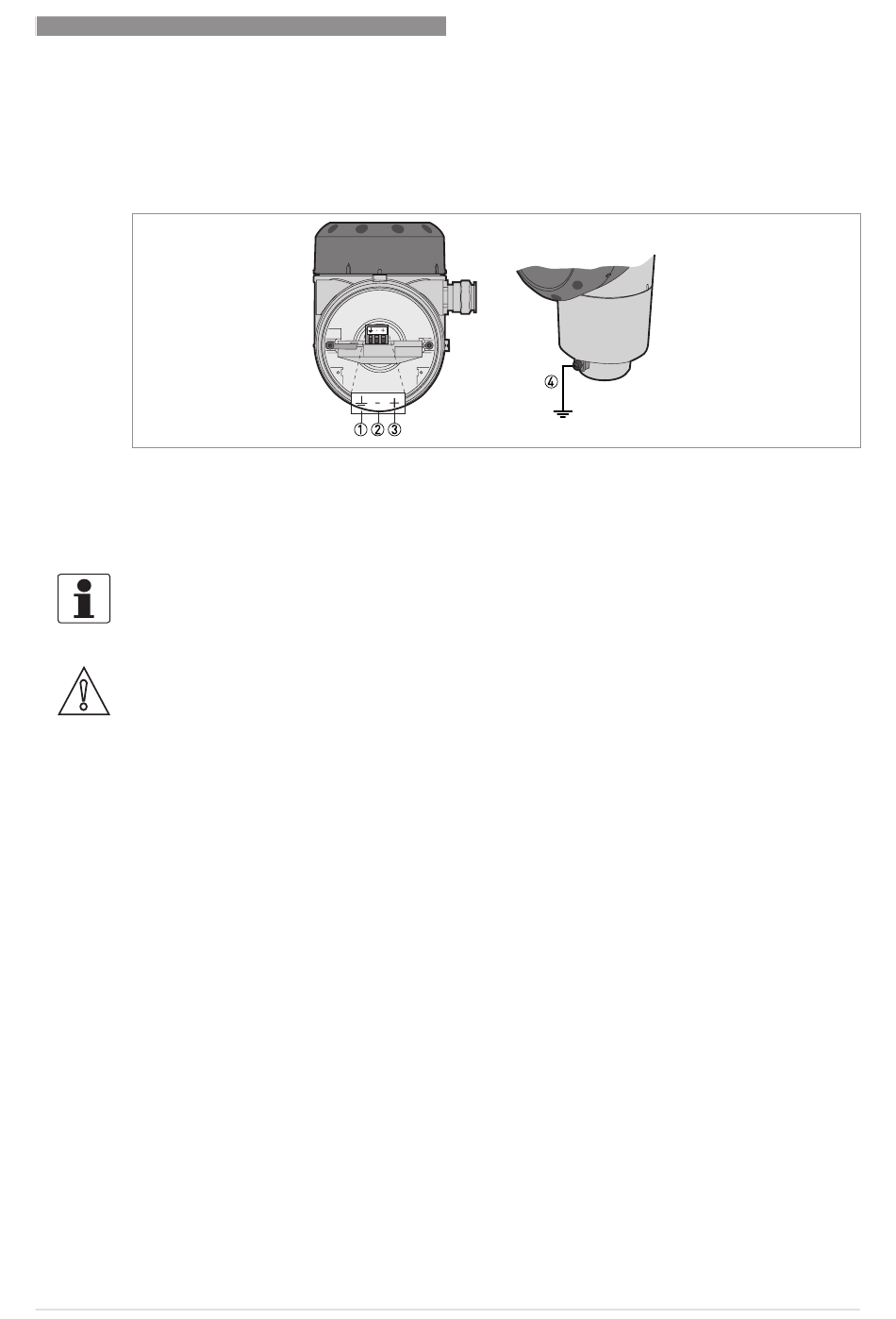

Figure 3-1: Bornes pour l'installation électrique
1 Borne de mise à la terre à l'intérieur de boîtier (si le câble électrique est blindé)
2 Sortie de courant -
3 Sortie de courant +
4 Emplacement de la borne de mise à la terre externe (au bas du convertisseur)
INFORMATION !
L'énergie électrique appliquée aux bornes de sortie alimente l'appareil. Les bornes de sortie
servent également pour la communication HART
ATTENTION !
Utiliser les câbles électriques requis, avec des presse-étoupes.
•
S'assurer que le courant de l'alimentation ne dépasse pas 5 A ou que le circuit électrique
•
alimentant l'appareil soit équipé d'un fusible de 5 A.
• S'assurer que la polarité de l'alimentation électrique est correcte. Si la polarité est
incorrecte, l'appareil ne sera pas endommagé, mais il ne fonctionnera pas.
