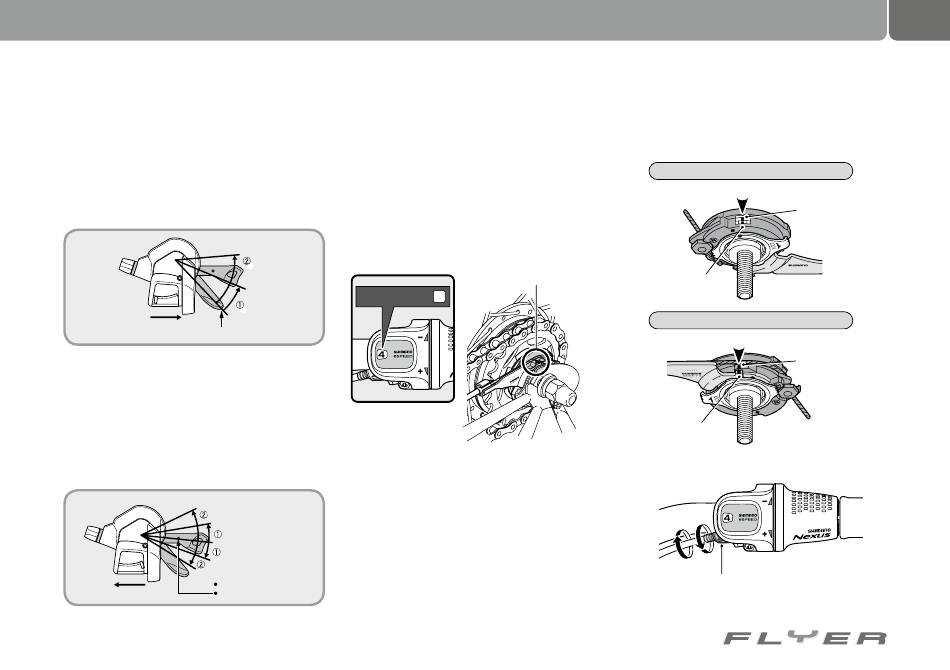

Passer à un rapport inférieur (levier A)
Le nombre de vitesses passées est déterminé
par la course du levier ; déplacez le levier vers
la position (1) pour changer sur un seul rap-
port, ou dans la position (2) pour changer deux
rapports. De cette manière, il est possible de
changer deux rapports au maximum.
11
6
1
Levier (A) position initiale
Passer à un rapport supérieur (levier B)
Le nombre de vitesses passées est déterminé
par la course du levier ; déplacez le levier dans
la position (1), pour changer un seul rapport,
ou dans la position (2) pour changer deux
rapports. De cette manière, il est possible de
changer deux rapports au maximum.
Levier (B) position initiale
11
6
1
2-WAY RELEASE
MULTI RELEASE
21.2.2 Réglage changement de vitesse à
moyeu Shimano
Moyeu à 7 ou à 8 vitesses.
• Positionnez la poignée tournante sur la po-
sition 4
• Vérifiez la concordance entre les lignes de
repère jaunes au niveau du support et les
lignes de repère jaunes au niveau de la roue
de commande.
lignes de repère jaunes
positionnez sur
4
Deux lignes de repère jaunes nettement vi-
sibles se trouvent respectivement sur deux
composants.
Si les lignes de repère jaunes ne sont pas
alignées les unes par rapport aux autres,
tournez la vis de réglage de câble du levier de
changement de vitesse afin d'aligner les lignes
de repère jaunes. Positionnez ensuite le levier
de changement de vitesse de la position 4 sur
la position 1 puis retournez à la position 4. Vé-
rifiez enfin si les lignes de repère jaunes sont
toujours alignées.
Vélo en position normale
Alignez par rapport à une ligne
Roue de
commande
CJ-8S20
JAPAN
Support
Vélo en position inversée
Alignez par rapport à une ligne
Roue de
commande
Support
Vis de réglage de câble
source : Shimano
