Type 8228
Réglage et mise en service

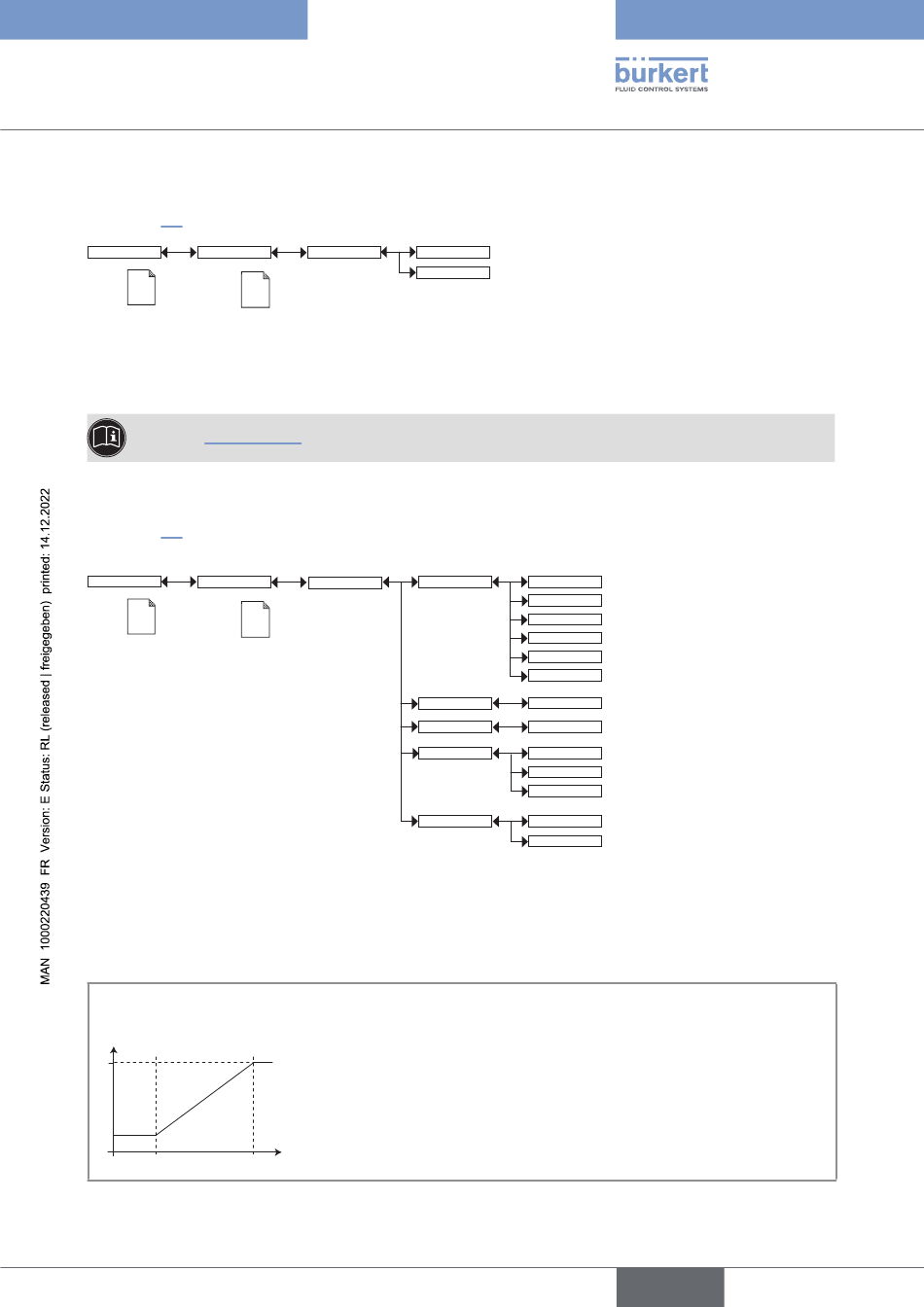

9.11.8 Paramétrer le mode de câblage des sorties
Voir chap. 9.9 pour accéder au menu Paramétrage.
Param Sorties
This is
when the This is
device is be- when the
ing parame- device is be-
tered............ ing parame-
.................... tered............
....................
Le mode de câblage est le même pour toutes les sorties.
→ Si "sink/ NPN" est paramétré, câbler les sorties courant en puits et les sorties transistor en NPN.
→ Si "source/ PNP" est paramétré, câbler les sorties courant en source et les sorties transistor en PNP.
Voir chap. "8.4 Câblage".
9.11.9 Paramétrer les sorties courant
Voir chap. 9.9 pour accéder au menu Paramétrage.
La 2 sortie courant "AC2" n'est disponible que sur une variante d'appareil avec 2 embases.
e
Param Sorties
This is
when the This is
device is be- when the
ing parame- device is be-
tered............ ing parame-
.................... tered............
....................
PVAR : choisir une grandeur physique (impédance en W.cm, conductivité en S/cm, température en °C, tem-
pérature en °F ou matières solides dissoutes en ppm) associée respectivement à la sortie courant 1 ou à la
sortie courant 2.
Les fonctions "4mA" et "20mA" permettent de définir la plage de mesure de la grandeur physique qui est
associée au courant de sortie 4...20 mA.
P et P sont les valeurs associées respectivement à un courant de 4 mA ou 20 mA :
1 2
Si P est supérieur à P , le signal est inversé et la plage P
1 2
mA
20
4
0
P P
1 2
Fig. 33 : Courant 4...20 mA en fonction de la grandeur physique choisie
HWMode source/PNP
sink/NPN
PVar:
AC1 / AC2
4 mA :
20 mA :
Filter:
Mode diag.
Grandeur physique choisie
CondS
CondR
TempC
TempF
TDSppm
%
INPUT
INPUT
Slow
Fast
None
None
22 mA
–P correspond à la plage de courant 20...4 mA.
1 2
