Plan De Câblage; Exemples De Boucles Hsl - IBM @server i Serie Installation Et Configuration

Tableau 1. Câbles HSL (suite)
Référence Numéro CCIN
1474 (cuivre) 1474
1475 (cuivre) 1475
1482 (cuivre) 1482
1483 (cuivre) 1483
1485 (cuivre) 1485
Tableau 2. Câble SPCN
Référence
1463
1464
1465
1466
0369 (fibre optique)
1468 (fibre optique)
Plan de câblage
Pour décider de l'emplacement des câbles, respectez le plan de votre site et tenez compte des éléments
suivants :
v Consultez le site
http://www.ibm.com/eserver/iseries/infocenter
et sélectionnez Hardware installation et utilisez—>Cabling your server.
v Vous pouvez également consulter les sections «Options de câblage des unités centrales» à la page 5,
«Options de câblage des unités d'extension» à la page 6 et «Boucles HSL» à la page 7.
v Veillez à écarter tout risque pour la sécurité.
v Evitez d'endommager les câbles.
v Evitez de placer les câbles parallèlement à des lignes à haute tension.

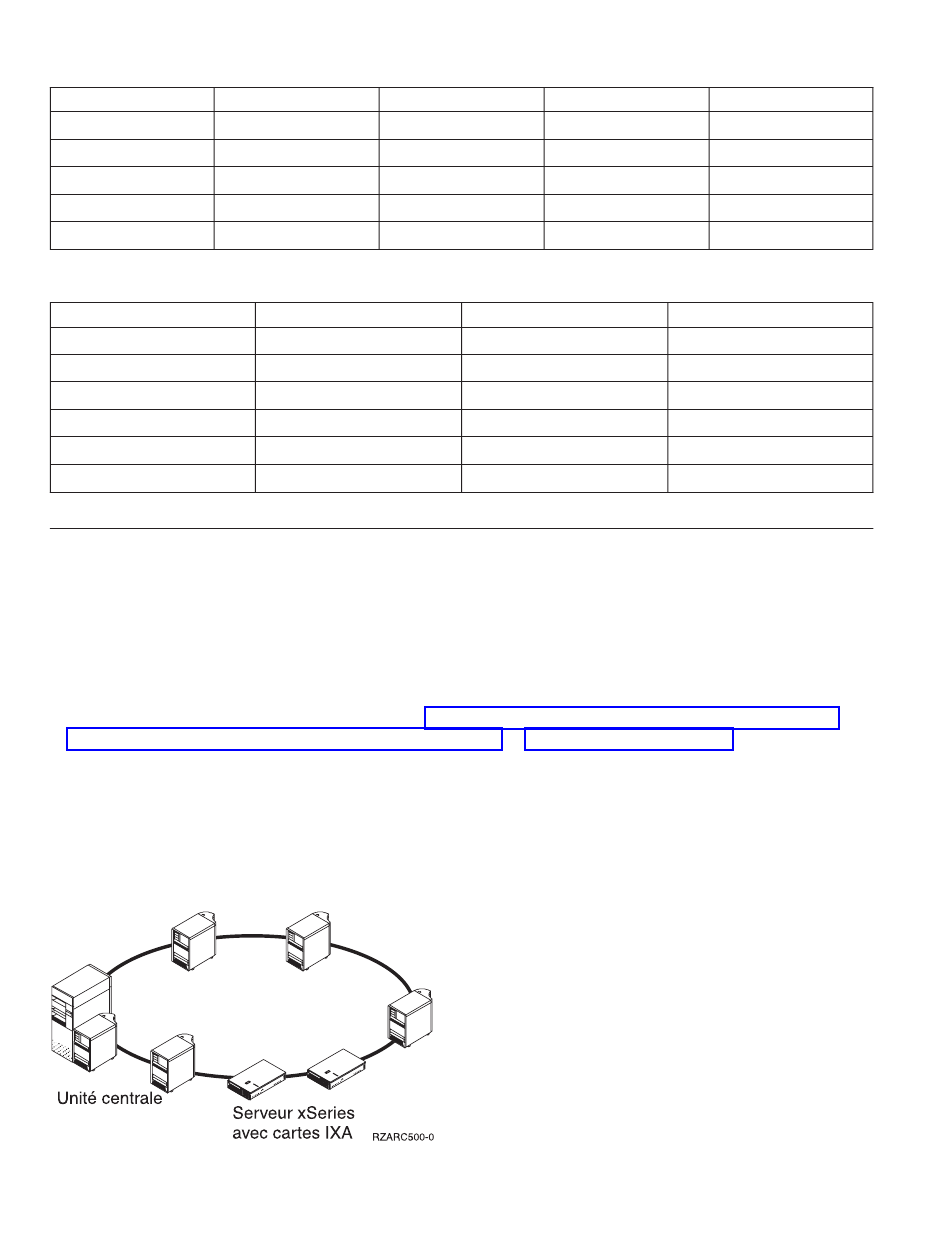

Exemples de boucles HSL

Les schémas illustrent différents exemples de boucles HSL :
2
Installation et configuration de l'unité d'extension V5R3 0588, 0595, 5088, 5094, 5095 ou 5294
Type de câble
HSL à HSL-2
HSL à HSL-2
HSL-2
HSL-2
HSL-2
Numéro CCIN
9206
9219
9213
9214
0369
1468
Longueur
6 mètres
10 mètres
3,5 mètres
10 mètres
15 mètres
Longueur
2 mètres
6 mètres
15 mètres
30 mètres
100 mètres
250 mètres
Référence
21P5477
21P5458
53P2676
21P5456
21P5457
Référence
87G6235
21F9469
21F9358
21F9359
21F9415
21P6325
