Câblage De La Carte Vga - IBM System x3650 M4 HD Guide D'installation Et De Maintenance

Avertissement : Si vous n'installez ou ne retirez pas le câble avec précaution,
vous pouvez endommager les connecteurs situés sur la carte mère. Tout
endommagement des connecteurs peut justifier un remplacement de la carte mère.

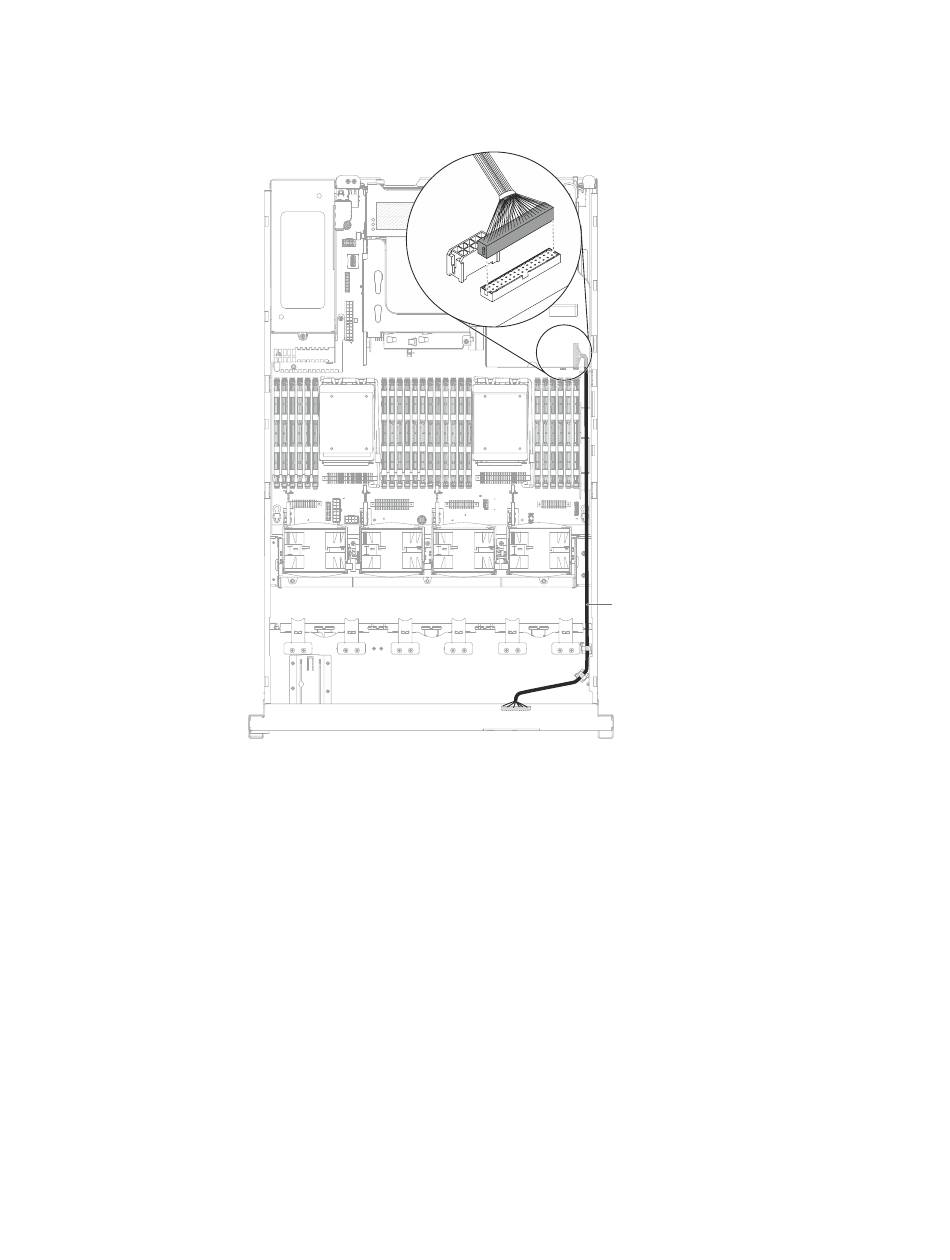

Figure 102. Connexion des câbles du panneau d'information opérateur
Câblage de la carte VGA
Routage interne et connecteurs des câbles de la carte VGA.
La figure suivante présente le routage interne et les connecteurs des câbles de la
carte VGA.
Câble du panneau
d'information opérateur
