Connexion de votre unité avec les câbles SPCN
En cas de difficulté lors de la procédure, prenez contact avec votre distributeur agréé ou avec votre
prestataire de maintenance.
__ 1. Repérez les connecteurs disponibles sur votre unité. Voir Annexe B, «Emplacement des
connecteurs», à la page 39.
__ 2. Etiquetez et connectez les câbles à l'unité d'extension.
__ a. Munissez-vous du câble SPCN et du cordon d'alimentation livrés avec votre unité
d'extension.
__ b. Connectez le câble au connecteur J15 de votre unité centrale.
__ c. Connectez l'autre extrémité du câble au connecteur J15 de votre première unité d'extension.
__ d. Connectez un autre câble au connecteur J16 de votre première unité d'extension.
__ e. Connectez l'autre extrémité du câble au connecteur J15 de votre prochaine unité d'extension.
__ f. Recommencez les étapes ci-dessus jusqu'à avoir connecté toutes les unités d'extension.
__ g. Connectez le cordon d'alimentation. Ne branchez pas le cordon à la prise de courant.
__ 3. Fermez ou remettez en place le panneau arrière, le cas échéant.
__ 4. Si vous installez un nouveau serveur avec cette unité d'extension, revenez aux instructions de
câblage.
__ 5. Passez au Chapitre 3, «Fin de l'installation», à la page 21.

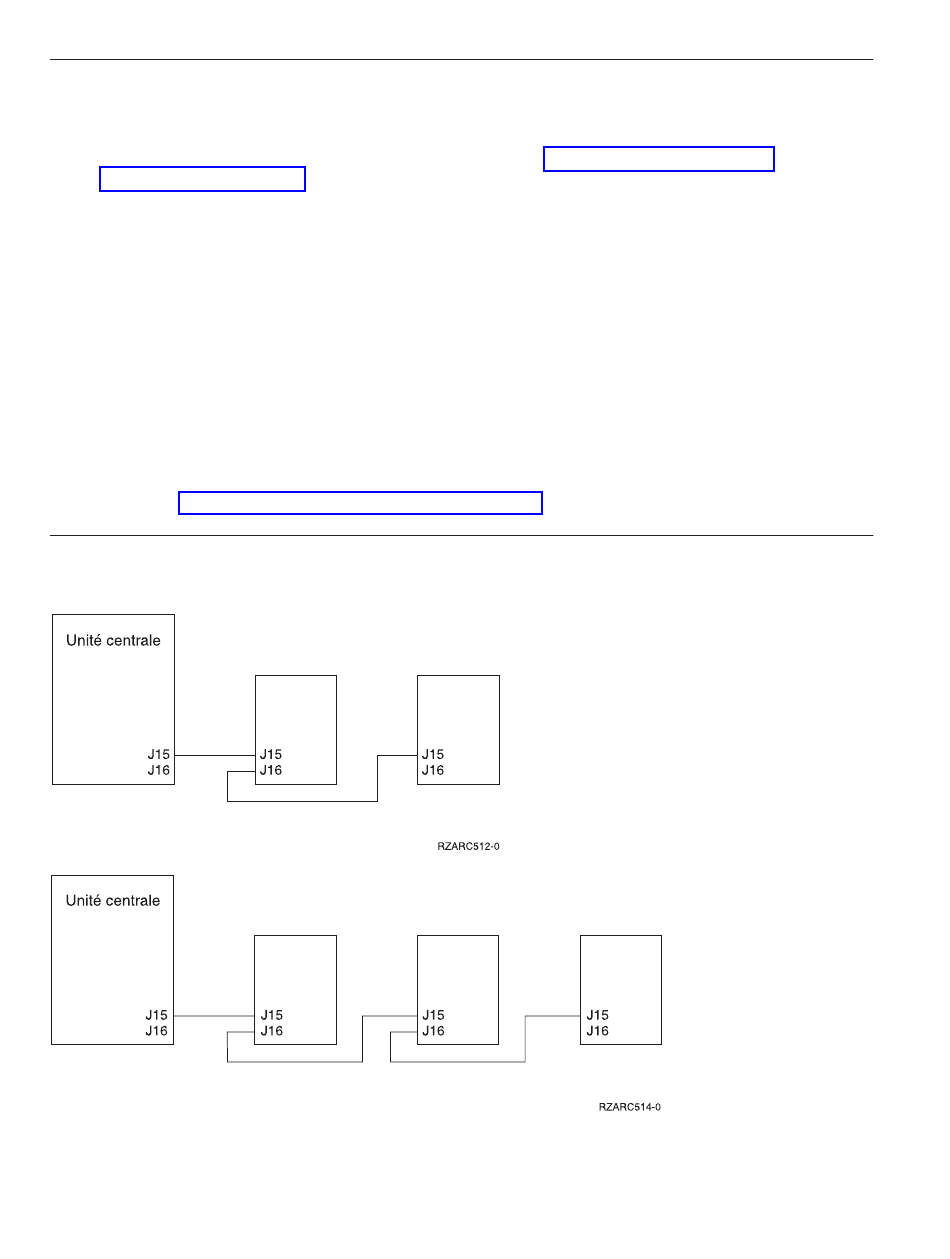

Exemples de connexions SPCN

Les graphiques suivants illustrent des connexions SPCN :
