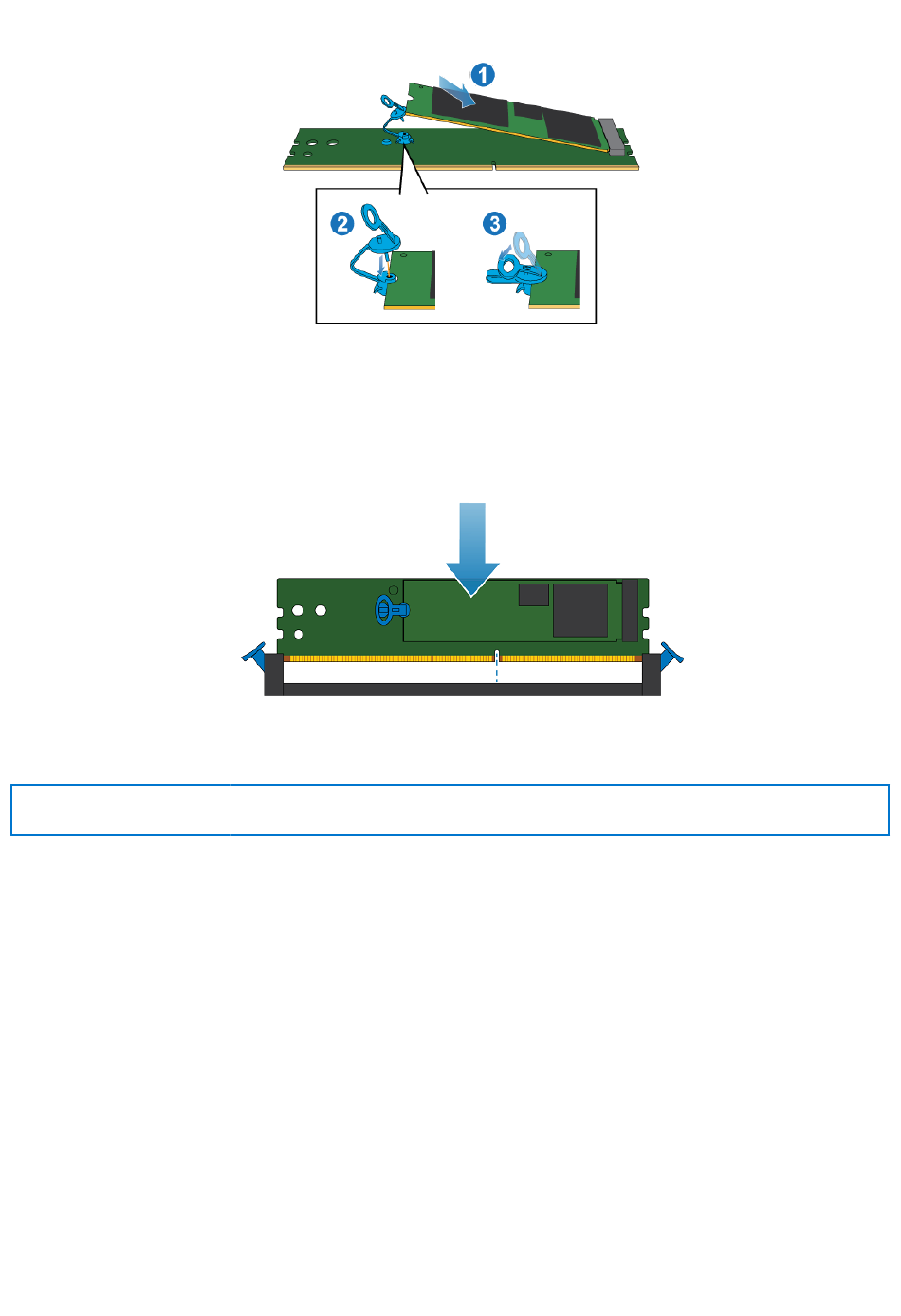

Figure 100. Installation du Module de démarrage M.2 interne dans le Adaptateur de module de démarrage M.2
4. En touchant seulement les bords extérieurs du Adaptateur de module de démarrage M.2, alignez le Adaptateur de module de
démarrage M.2 sur le connecteur.
5. Poussez fermement le Adaptateur de module de démarrage M.2 tout droit vers le bas dans le connecteur.
Lorsque le Adaptateur de module de démarrage M.2 est complètement installé, vous entendez un clic et sentez que les loquets du
connecteur s'enclenchent.
Figure 101. Installation du Adaptateur de module de démarrage M.2
Identifier
Version
Status
Installez le capot supérieur sur le nœud
Étapes
1. Positionnez le capot supérieur sur le nœud et alignez-le avec les logements situés sur les côtés, à l'arrière du nœud.
GUID-9730E1C4-8162-40D7-A115-E0471643D5E7
1
Translation approved
Procédures de maintenance Boîtier de base 95
