Installer un carte à 4 ports
Étapes
1. Alignez la carte à 4 ports dans le module intégré afin que les ports situés à l'avant soient alignés sur les logements à l'avant du module
intégré.
2. Alignez les chevilles blanches sous les orifices de la carte à 4 ports.
PRÉCAUTION : Ne forcez pas la mise en place de la carte à 4 ports. Si le carte à 4 ports n'est pas correctement
installé, réalignez les chevilles et réessayez.

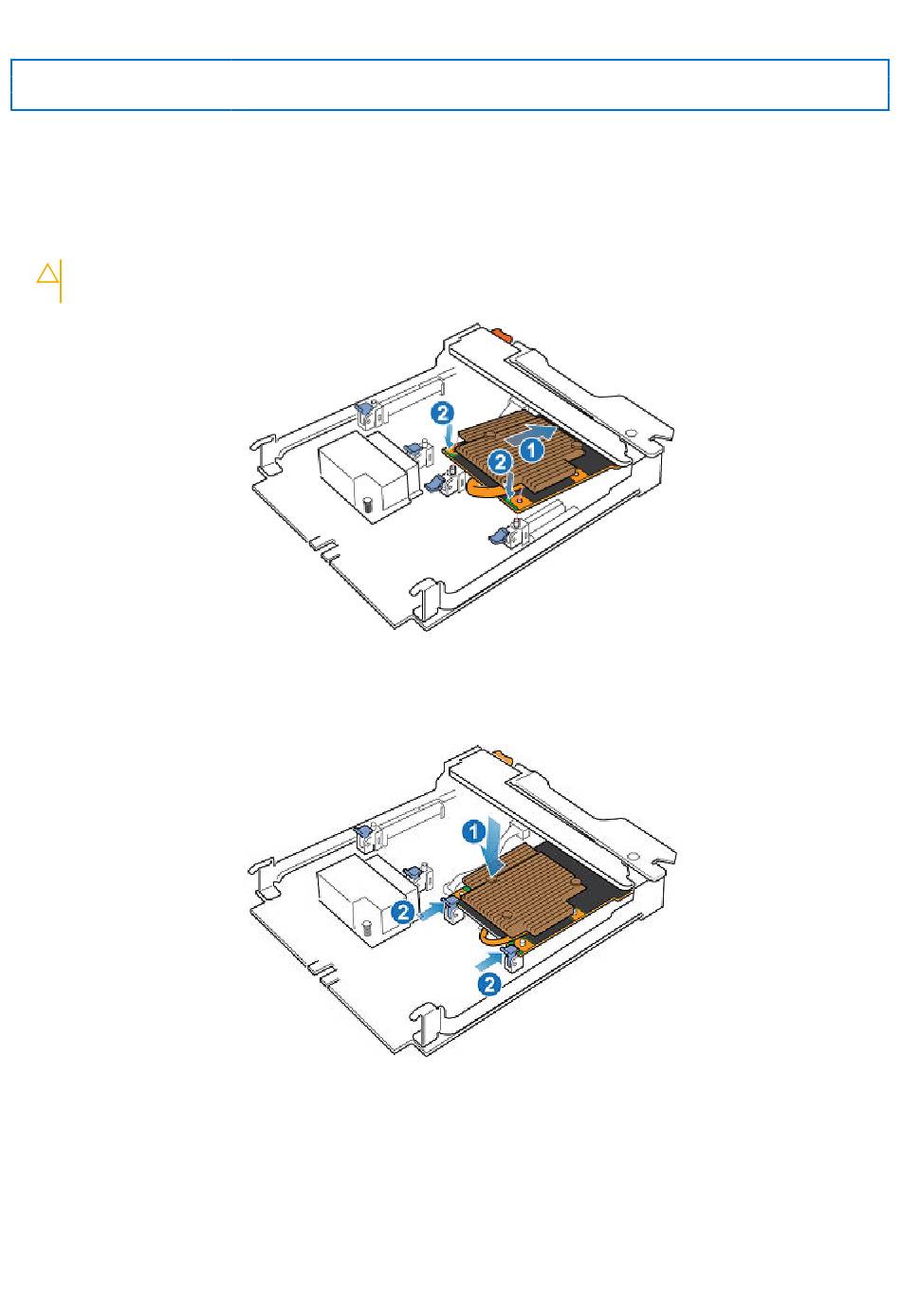

Figure 49. Placement de la carte à 4 ports
3. Appuyez délicatement sur le cercle supérieur gauche de la carte à 4 ports.
4. Appuyez sur les taquets bleus jusqu'à ce qu'ils s'enclenchent.
Figure 50. Fixation de la carte à 4 ports
5. Remplacez les deux déflecteurs d'air et serrez les vis imperdables.
6. Installez les SFP dans le module intégré.
58 Procédures de maintenance Boîtier de base
