Installation du système dans l'armoire
Dans une conception de drop-in inclinée, les rails internes (boîtier) sont fixés sur les côtés du système, puis le système glisse dans les rails
externes (armoire) qui sont installés dans le rack.
À propos de cette tâche
AVERTISSEMENT :
Le système est lourd. Pour éviter les blessures et ne pas endommager le matériel, n'essayez pas
d'installer le système dans une armoire sans levier mécanique ou l'aide d'une autre personne.
Étapes
1. Tirez les rails internes hors du rack jusqu'à ce qu'ils s'enclenchent.
2. Libérez le verrou du rail interne en tirant vers l'avant sur les languettes orange et en faisant glisser le rail interne hors des rails
intermédiaires jusqu'à ce qu'ils soient complètement étendus.

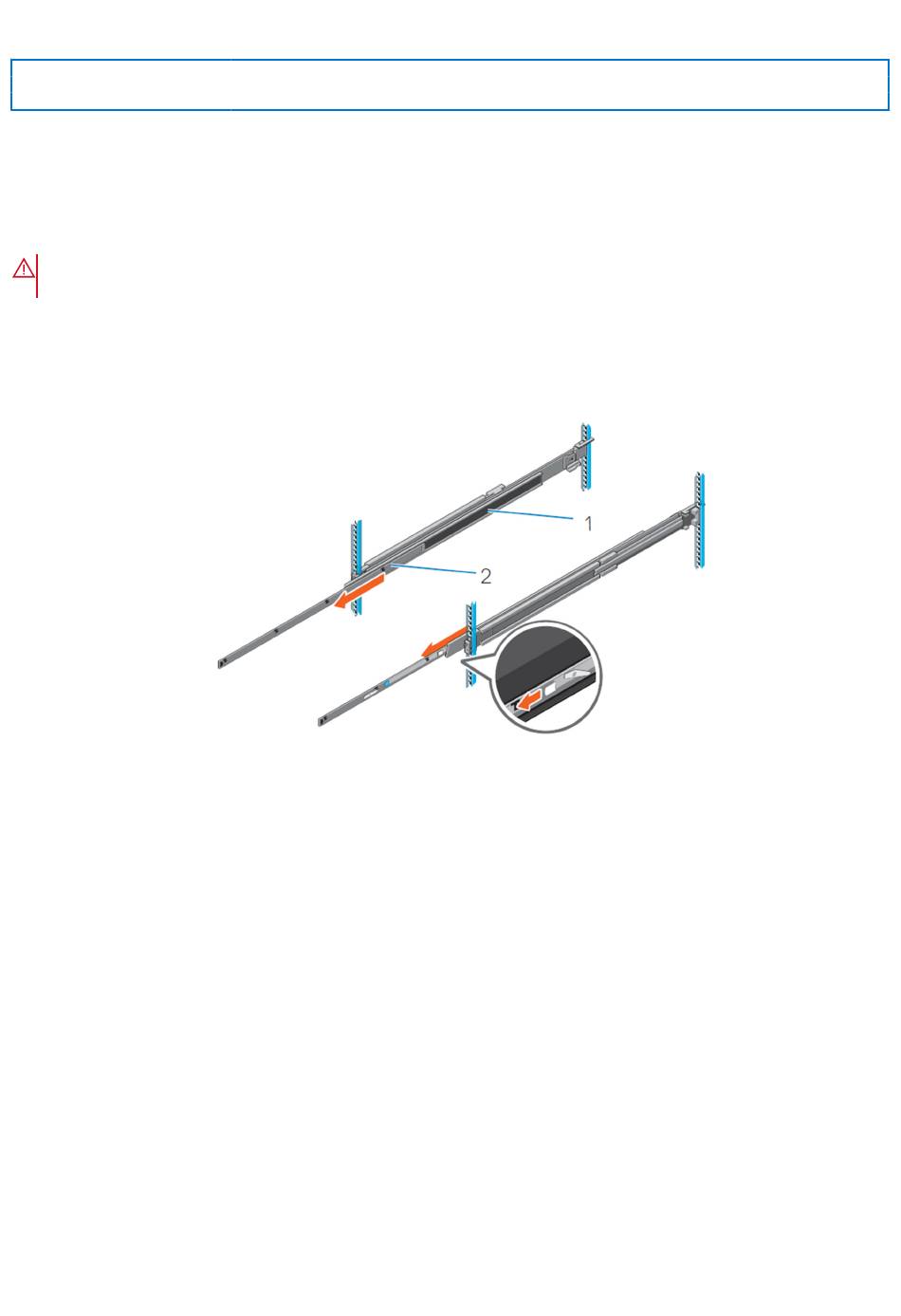

Figure 23. Retirez le rail intermédiaire
1. Rail intermédiaire
2. Rail interne
3. Fixez les rails internes sur les côtés du système en alignant les logements en J du rail avec les entretoises du système et en faisant
glisser le système vers l'avant jusqu'à ce qu'ils s'enclenchent.
