a. Faites pivoter le bras de gestion des câbles inférieur vers le côté gauche du boîtier, puis alignez le loquet de fixation sur le support
de rail inférieur.
b. Appuyez sur le loquet de fixation sur le support de rail inférieur.
c. Assurez-vous d'entendre le déclic qui indique que le bras inférieur de gestion des câbles est en place.
2. Fermer le bras supérieur de gestion des câbles :
a. Faites pivoter le bras supérieur de gestion des câbles vers le côté droit du boîtier, puis alignez le loquet de fixation sur le support de
rail supérieur.
b. Appuyez sur le loquet de fixation sur le support du rail supérieur.
c. Assurez-vous d'entendre le déclic qui indique que le bras supérieur de gestion des câbles est en place.
Exemple

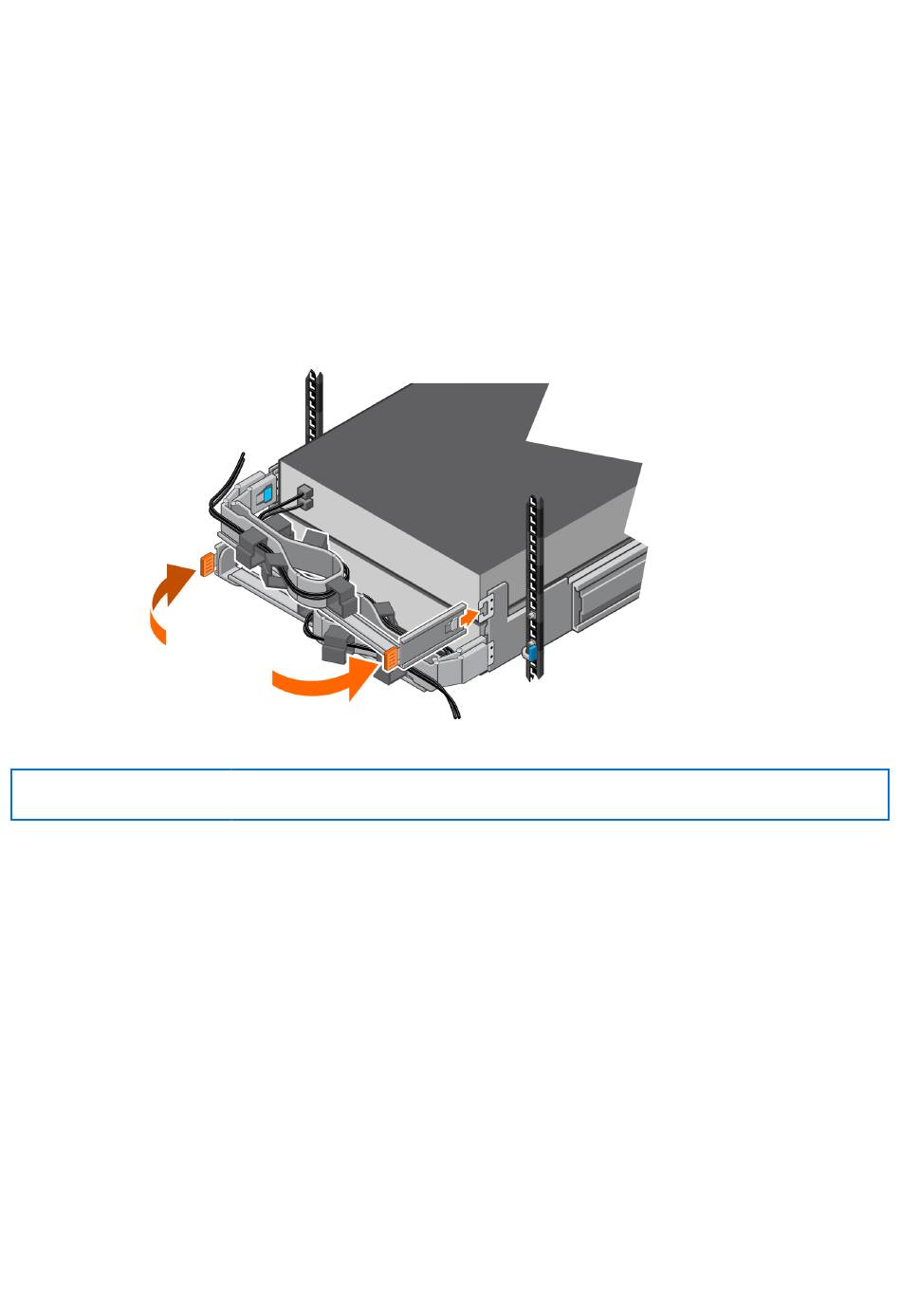

Figure 31. Fermeture des bras de gestion des câbles
Identifier
Version
Status
Test des bras de gestion des câbles
Étapes
1. À l'avant du rack, soulevez les languettes noires situées sur le boîtier d'extension et tirez lentement le boîtier d'extension pour le retirer
du rack afin de vous assurer que les câbles disposent d'un espace approprié.
2. Assurez-vous que les butées sur les rails s'enclenchent dans la position de maintenance lorsque la porte d'accès supérieure est
dégagée.
3. Si vous sentez une résistance, arrêtez de tirer et réglez les câbles trop serrés afin que le fait de tirer le boîtier d'extension du rack
n'exerce aucune contrainte sur les câbles ou ne les retire pas des ports.
4. Assurez-vous que vous pouvez retirer le boîtier d'extension du rack jusqu'à ce qu'il soit en position de maintenance. Le boîtier
d'extension en position de maintenance lorsqu'il s'enclenche et ne va pas plus loin.
5. Une fois que vous avez terminé de régler les câbles, tirez sur les languettes orange situées sur le côté du boîtier d'extension, puis
poussez le boîtier d'extension vers l'arrière du rack jusqu'à ce qu'il s'enclenche.
6. Inspectez à nouveau les câbles pour effectuer les derniers réglages nécessaires.
7. À l'aide d'un tournevis cruciforme, serrez les vis de fixation du châssis situées sous les loquets de verrouillage automatique situés à
l'avant du boîtier d'extension. Ces vis fixent le châssis du boîtier d'extension aux rails de l'armoire en cas de déplacement de l'armoire.
