Principe de mesure
Ensemble de mesure
2
Principe de fonctionnement et construction du système
Le séparateur passif est conçu pour la séparation galvanique de circuits de signal actif (0/4 à 20 mA)
dans trois domaines d' a pplication :
• Transmission depuis des zones non Ex vers des zones Ex, par ex. pour des actionneurs, régulateurs
ou indicateurs actifs
• Transmission depuis des zones Ex vers des zones Ex pour relier à un API des boucles de courant
actives à sécurité intrinsèque de la zone Ex
• Transmission de signaux (0/4 à 20 mA) depuis la zone Ex vers la zone non Ex lorsqu' u n transmetteur
à sécurité intrinsèque de la zone Ex est alimenté au moyen d' u ne alimentation par boucle sans
sécurité intrinsèque dans la zone non Ex
L' a ppareil dispose d' u ne entrée analogique et d' u ne sortie analogique à sécurité intrinsèque ou d' u ne
sortie et d' u ne entrée à sécurité intrinsèque. En option, l' a ppareil est disponible en version à 2 voies. Le
séparateur s' u tilise pour assurer la sécurité intrinsèque lors du fonctionnement de capteurs, vannes et
actionneurs.
L' a ppareil est alimenté par la boucle de courant sans alimentation électrique séparée.
L' a ppareil en version standard est doté d' u ne entrée analogique et d' u ne sortie analogique. Une version
à deux voies, avec deux entrées analogiques et deux sorties analogiques, est disponible en option.

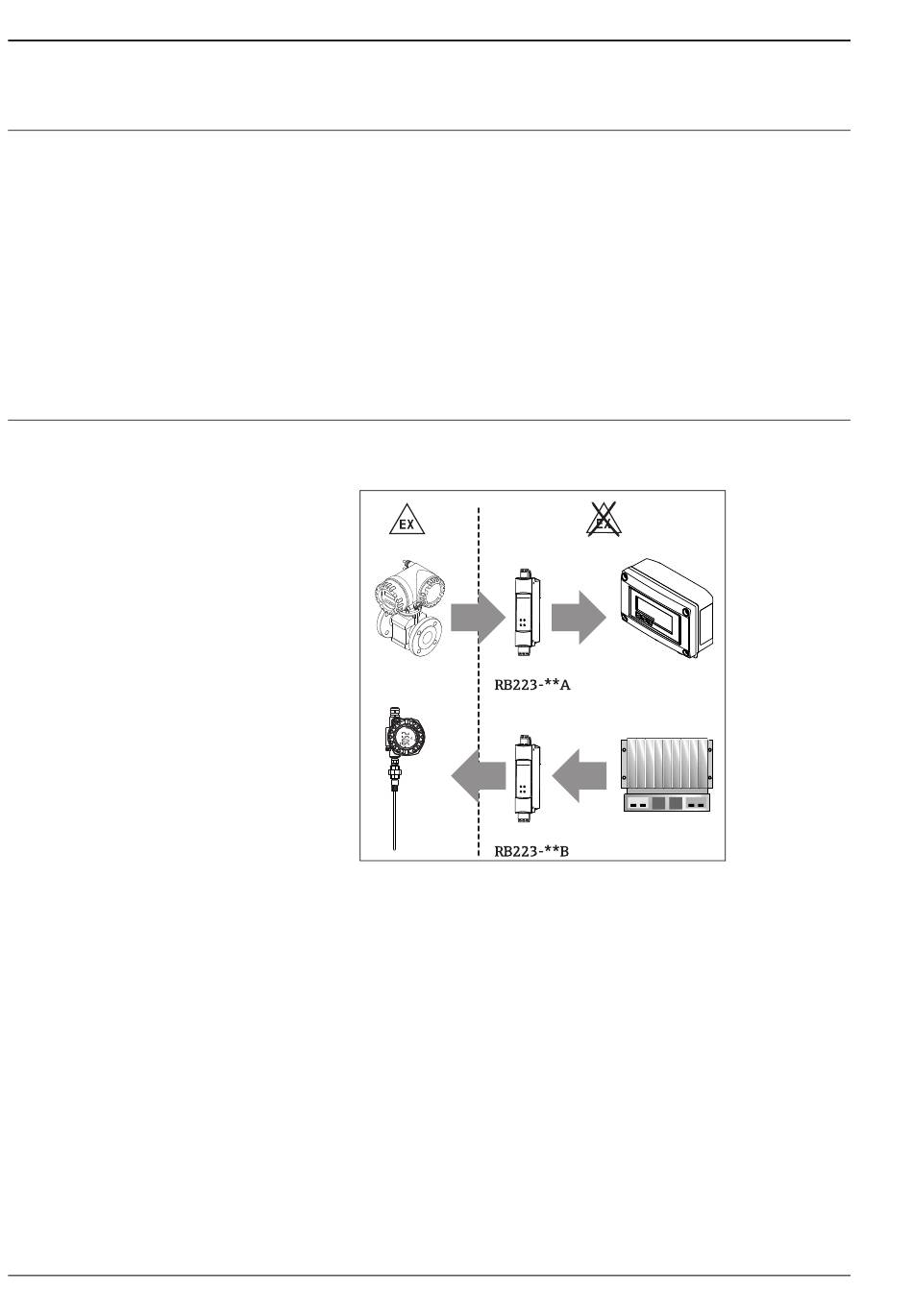

Ex vers non Ex :
Capteur 4 fils actif, par
ex. Promag 50
Non Ex vers Ex :
Capteur 2 fils passif, par
ex. TMT162
RB223
Entrée courant passive,
par ex. RIA15
Entrée courant active,
par ex. API
A0024952
