Information technique

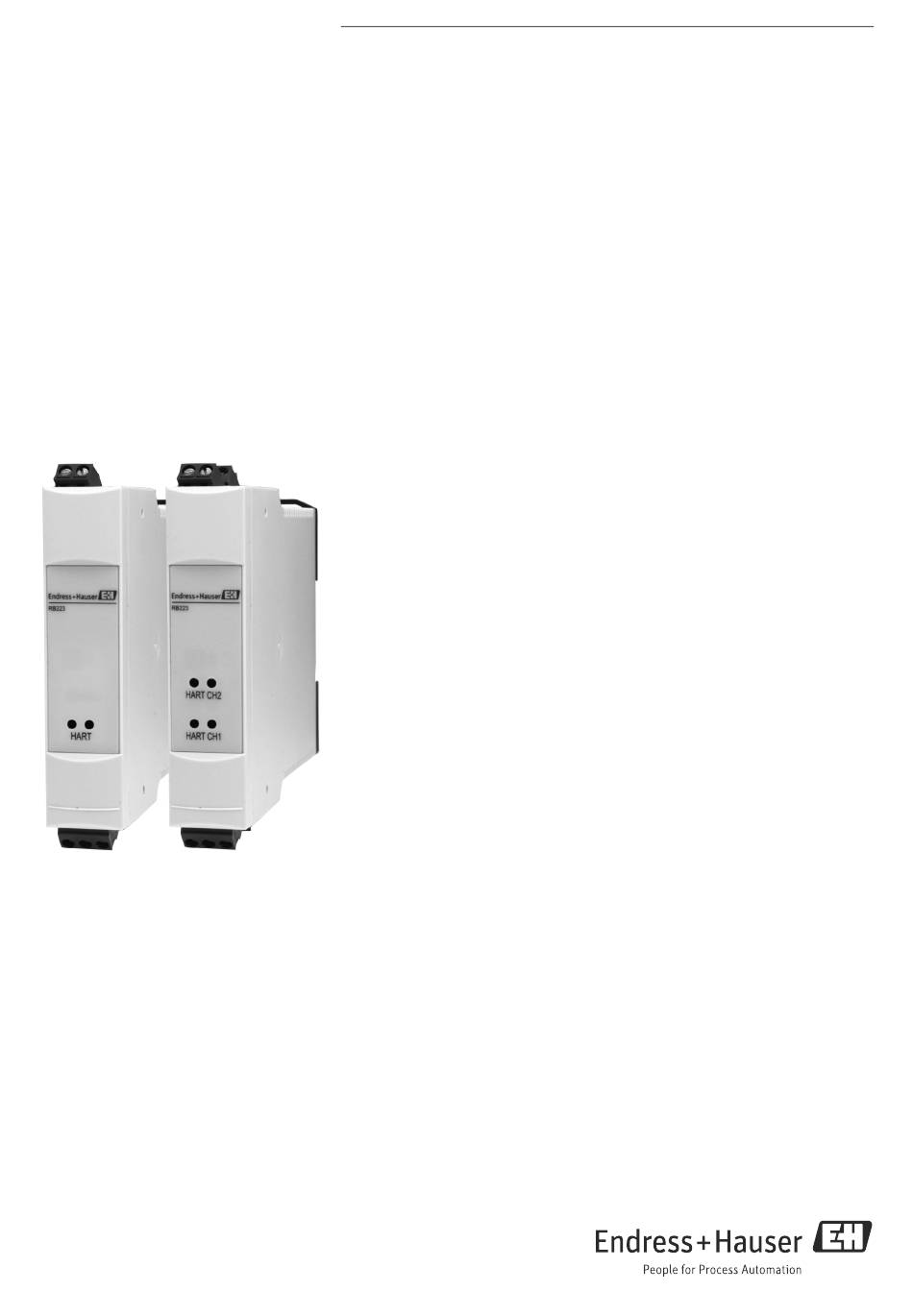

Séparateur RB223
Séparateur à une ou deux voies
Séparateur alimenté par boucle de courant pour une
séparation sûre des circuits de signal normalisé 4 à
20 mA
Domaine d'application
• Séparation de signaux actifs de 0/4 à 20 mA provenant de transmetteurs, vannes et
dispositifs de réglage
Principaux avantages
• Boîtier compact pour montage accolé
• Version peu encombrante à une ou deux voies
• Pas d' a limentation électrique nécessaire
• Agréments Ex internationaux
ATEX, FM, CSA
• Utilisable jusqu' à SIL3
®
• Transmission HART
bidirectionnelle
• Prises de communication HART
pour la configuration des capteurs
Solutions
®
+ résistance de communication HART
Services
®
intégrée

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RB223

Sommaire des Matières pour Endress+Hauser RB223

  • Page 1 Products Solutions Services TI00132R/14/FR/14.21 71532532 Information technique Séparateur RB223 Séparateur à une ou deux voies Séparateur alimenté par boucle de courant pour une séparation sûre des circuits de signal normalisé 4 à 20 mA Domaine d'application • Séparation de signaux actifs de 0/4 à 20 mA provenant de transmetteurs, vannes et dispositifs de réglage...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    RB223 Principe de fonctionnement et construction du système Principe de mesure Le séparateur passif est conçu pour la séparation galvanique de circuits de signal actif (0/4 à 20 mA) dans trois domaines d' a pplication : • Transmission depuis des zones non Ex vers des zones Ex, par ex. pour des actionneurs, régulateurs ou indicateurs actifs •...

  • Page 3: Séparation Galvanique

    • Charge max. (résistance de charge) = 0 à 600 Ω Séparation galvanique Tension d'essai > 1,5 kV AC entre entrée et sortie > 1,5 kV AC entre les voies Alimentation électrique Raccordement électrique G09-RB223ZZ-04-10-06-xx-000 Raccordement RB223-**A, Ex -> non Ex, deux voies...

  • Page 4: Tension D'alimentation

    RB223 G09-RB223ZZ-04-10-06-xx-001 Raccordement RB223-**A, Ex -> non Ex, une voie G09-RB223ZZ-04-10-06-xx-002 Raccordement RB223-**B, non Ex -> Ex, deux voies G09-RB223ZZ-04-10-06-xx-003 Raccordement RB223-**B, non Ex -> Ex, une voie Tension d'alimentation L' a ppareil est alimenté par la boucle de courant standard de 0/4 à 20 mA.
  • Page 5 RB223 Performances Transmission du courant < ± (10 μA + 0,15 % de la valeur mesurée) Défaut de charge ≤ 0,02 % de la valeur mesurée/100 Ω Formule de calcul de la Charge = (alimentation du transmetteur [V] / boucle de courant [A]) - résistance de charge [R] charge Dérive de température...

  • Page 6: Environnement

    Émissivité et immunité aux interférences selon la série EN 61326 (industrie) et NAMUR NE21 électromagnétique (CEM) Construction mécanique Construction, dimensions Boîtier pour rail DIN selon IEC 60715 TH35 : G09-RB223ZZ-06-10-xx-xx-000 Dimensions de RB223 en mm (in) Poids Env. 150 g (5,29 oz.) Matériau Boîtier : plastique PC, UL 940 Bornes •...

  • Page 7: Interface Utilisateur

    • Vérification automatique des critères d' e xclusion • Création automatique de la référence de commande avec édition en format PDF ou Excel • Possibilité de commande directe dans le shop en ligne Endress+Hauser Accessoires Accessoires Les accessoires suivants sont disponibles : Référence de...
  • Page 8 www.addresses.endress.com...
