TI01586K/14/FR/02.21
71548326
2021-10-19
Products
Information technique

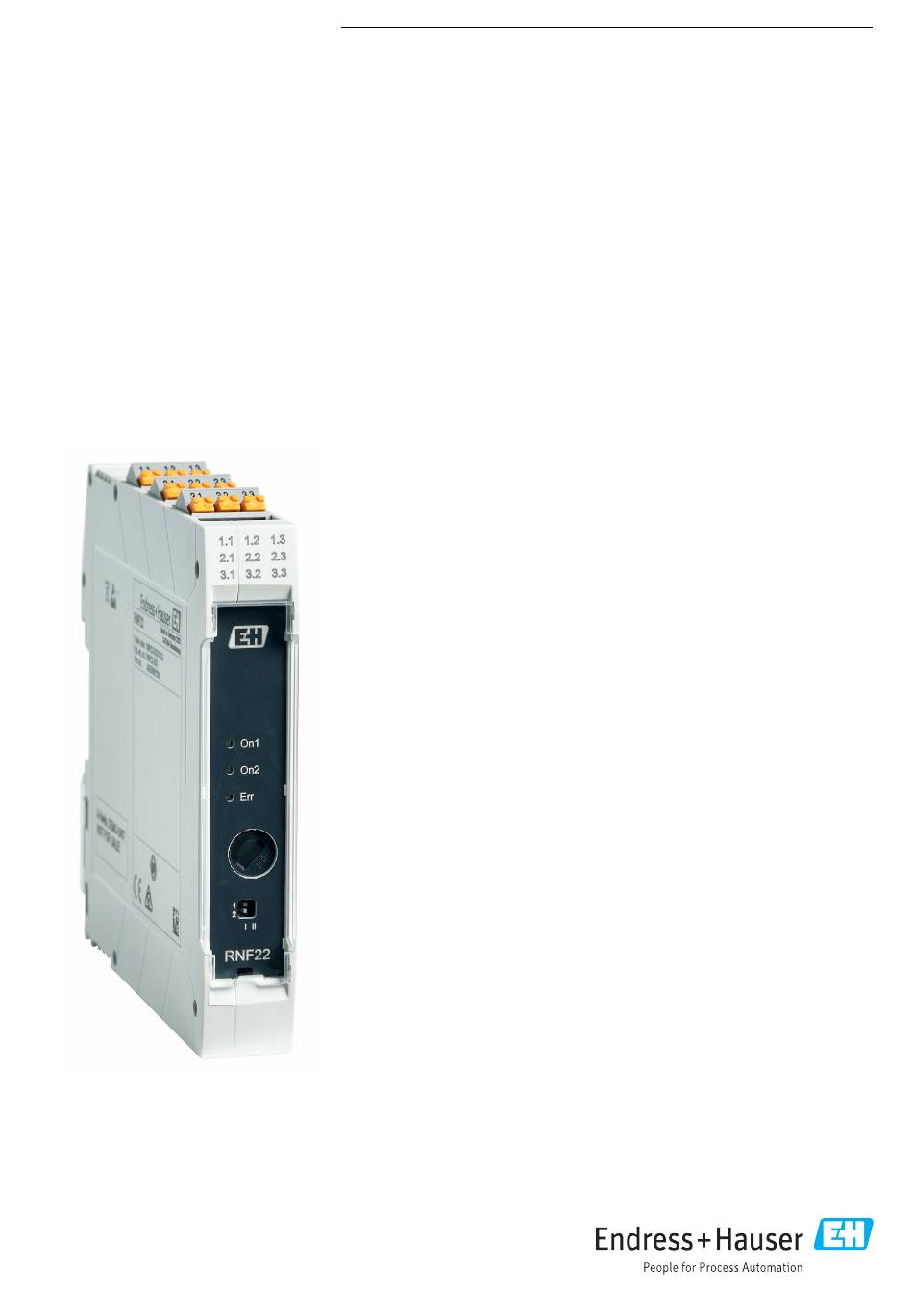

RNF22
Module d' a limentation et de message d' e rreur 24 V
DC
Module d' a limentation et de messages d' e rreur 24
V DC avec sortie relais
Domaine d'application
• Module d' a limentation et de messages d' e rreur, courant d' a limentation jusqu' à
3,75 A
• En option, alimentation simple ou redondante pour fournir la tension de 24 V
connecteur de bus sur rail DIN
• Évaluation des erreurs intégrée : panne d' a limentation ou erreur de fusible
• Évaluation des erreurs de groupe des amplificateurs séparateurs NAMUR raccordés
• Activation/désactivation de la détection des erreurs de groupe au moyen d' u n
commutateur DIP
• Sortie relais pour message d' e rreur
• Pour des températures ambiantes –20 ... 60 °C (–4 ... 140 °F)
Principaux avantages
• Largeur de boîtier compacte : 17,5 mm (0,69 in)
• Montage en zone Ex 2 autorisé pour l' o ption avec agrément Ex
• Câblage simple et rapide avec des bornes enfichables
Protection contre l' i nversion de polarité
Solutions
Services
au
DC

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RNF22

Sommaire des Matières pour Endress+Hauser RNF22

  • Page 1 Services TI01586K/14/FR/02.21 71548326 2021-10-19 Information technique RNF22 Module d' a limentation et de message d' e rreur 24 V Module d' a limentation et de messages d' e rreur 24 V DC avec sortie relais Domaine d'application • Module d' a limentation et de messages d' e rreur, courant d' a limentation jusqu' à...

  • Page 2: Table Des Matières

    RNF22 Sommaire Principe de fonctionnement et construction du système ........

  • Page 3: Principe De Fonctionnement Et Construction Du

    Module d' a limentation et de messages d' e rreur • Le module d' a limentation et de messages d' e rreur RNF22 s' u tilise pour fournir la tension d' a limentation au connecteur de bus sur rail DIN. Via un contact de relais et une LED clignotante, la fonction d' a nalyse des erreurs intégrée signale les pannes d' a limentation/erreurs de fusible ainsi...

  • Page 4: Alimentation Électrique

    A0042592  1 Affectation des bornes du RNF22 : module d' a limentation et de messages d' e rreur Affectation des bornes Instructions de raccordement spéciales • Des unités de déconnexion et des systèmes de protection des circuits auxiliaires avec des valeurs AC ou DC appropriées doivent être prévus dans l' i nstallation du bâtiment.

  • Page 5: Montage

    RNF22 Type de borne Type de câble Section de câble Rigide ou flexible (longueur à dénuder = 0,2 … 2,5 mm² (24 … 14 AWG) 10 mm (0,39 in) Bornes à ressort enfichables Flexible avec extrémités 0,25 … 2,5 mm² (24 … 14 AWG) préconfectionnées (avec ou sans...

  • Page 6: Construction Mécanique

    RNF22 Construction mécanique Construction, dimensions Dimensions en mm (in) Boîtier de raccordement pour montage sur rail DIN A0044417 Largeur (l) x longueur (L) x hauteur (H) (avec bornes) : 17,5 mm (0,69 in) x 116 mm (4,57 in) x 107,5 mm (4,23 in)

  • Page 7: Éléments D'affichage Et De Configuration

    Tous les commutateurs DIP sont réglés sur la position "II" lorsque l' a ppareil quitte l' u sine. Les réglages suivants s' e ffectuent au moyen des commutateurs DIP : • Désactiver le message d' e rreur lorsque le module d' a limentation RNF22 est alimenté par un seul système d' a limentation (DIP 1) •...

  • Page 8: Accessoires

    : p. ex. état, documentation spécifique, pièces de rechange. L' a pplication contient déjà les données de l' a ppareil Endress+Hauser. Le suivi et la mise à jour des données sont également assurés par Endress+Hauser.

  • Page 9: Instructions Condensées (Ka)

    RNF22 Instructions condensées (KA) Prise en main rapide Ce manuel contient toutes les informations essentielles de la réception des marchandises à la première mise en service. Manuel de mise en service Guide de référence (BA) Le manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du...
