Principe de fonctionnement et construction du système
La barrière passive est utilisée pour la séparation galvanique de circuits de signal actifs
(0/4 ... 20 mA) dans trois applications :
• Transmission de zones non Ex vers des zones Ex, p. ex. pour des actionneurs, des contrôleurs ou
des indicateurs actifs
• Transmission de zones Ex vers des zones non Ex pour le raccordement de circuits actifs à sécurité
intrinsèque à l' A PI
• Transmission de signaux (0/4 ... 20 mA) de la zone Ex vers la zone non Ex lorsque des
transmetteurs à sécurité intrinsèque de la zone Ex sont alimentés par une boucle de courant à
sécurité non intrinsèque se trouvant dans la zone non Ex
L' a ppareil comporte une entrée analogique et une sortie analogique à sécurité intrinsèque, ou une
sortie et une entrée à sécurité intrinsèque. L' a ppareil est également disponible en option en tant que
version à 2 voies. La barrière est utilisée pour le fonctionnement à sécurité intrinsèque de capteurs,
de vannes et d' a ctionneurs.
L' a ppareil standard dispose d' u ne entrée analogique et d' u ne sortie analogique. Un appareil à deux
voies avec deux entrées analogiques et deux sorties analogiques est disponible en option.
-

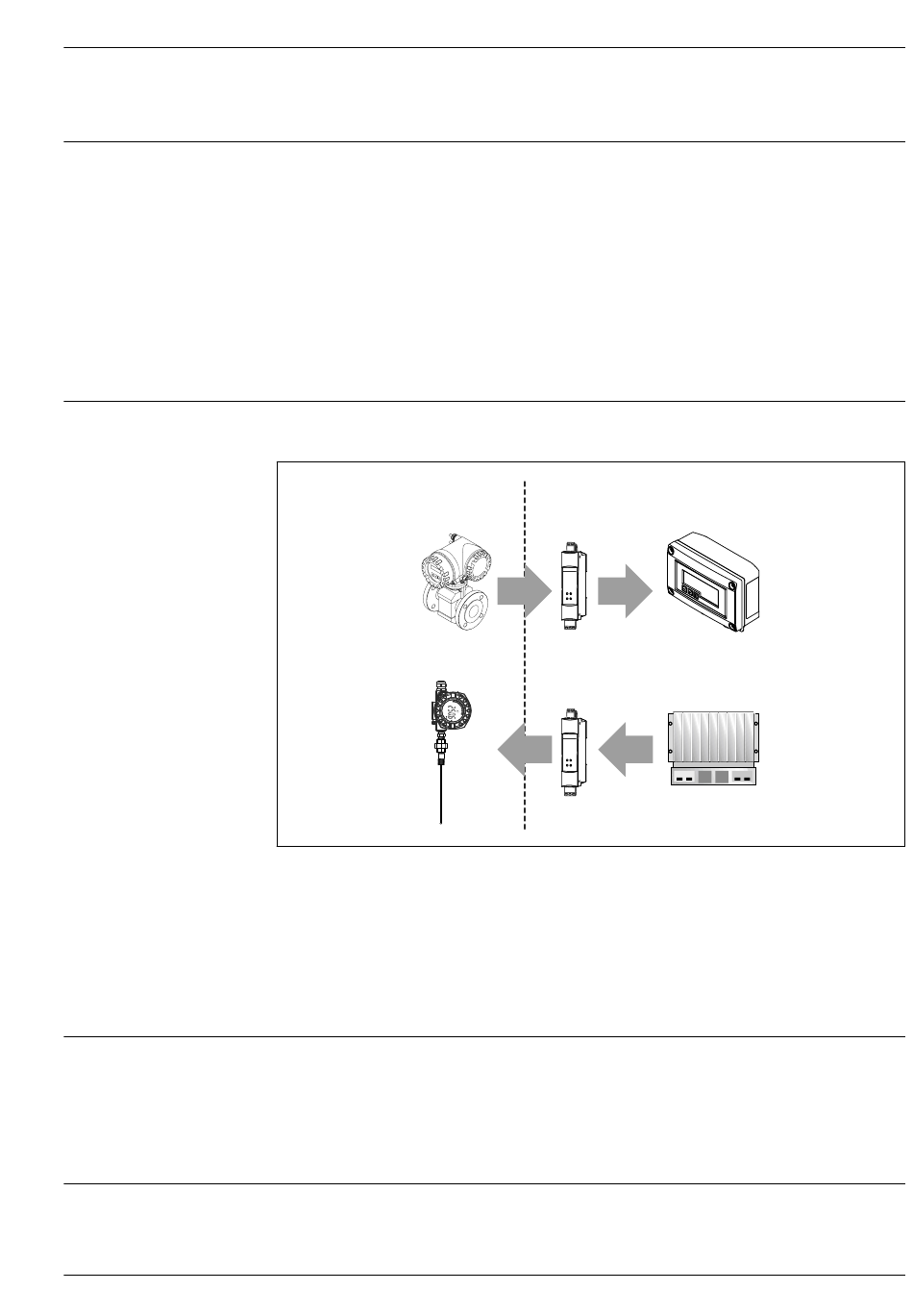

RB223-**A Ex vers non Ex : capteur 4 fils actif (p. ex. Promag 50) -> RB223 -> entrée courant passive (p. ex.
RIA15)
RB223-**B Non Ex vers Ex : capteur 2 fils passif (p. ex. TMT162) -> RB223 -> entrée courant active (p. ex.
API)
Entrée
• 0/4 ... 22 mA (pour la précision spécifiée)
• Gamme nominale 0 ... 40 mA
• Tension effective max. < 26 V pour la précision spécifiée
• I = 100 mA (courant de court-circuit de la diode de protection en cas de surtension)
max
• U = 30 V (tension de limitation de la diode de protection)
max
• Protection contre les inversions de polarité
• R < 400 Ω (sans résistance HART® 232 Ω)
i
• 0/4 ... 22 mA (pour la précision spécifiée)
• Gamme nominale 0 ... 40 mA
• Tension effective max. < 26 V
.
RB223-**A
RB223-**B
A0024952
3
