Description du produit

3.1

Construction du produit

Il existe quatre versions de la Fieldgate FXA42. Ces versions diffèrent en termes de
caractéristiques d' a ppareil et de technologie de transmission des données.
A
4
3
2
1
12

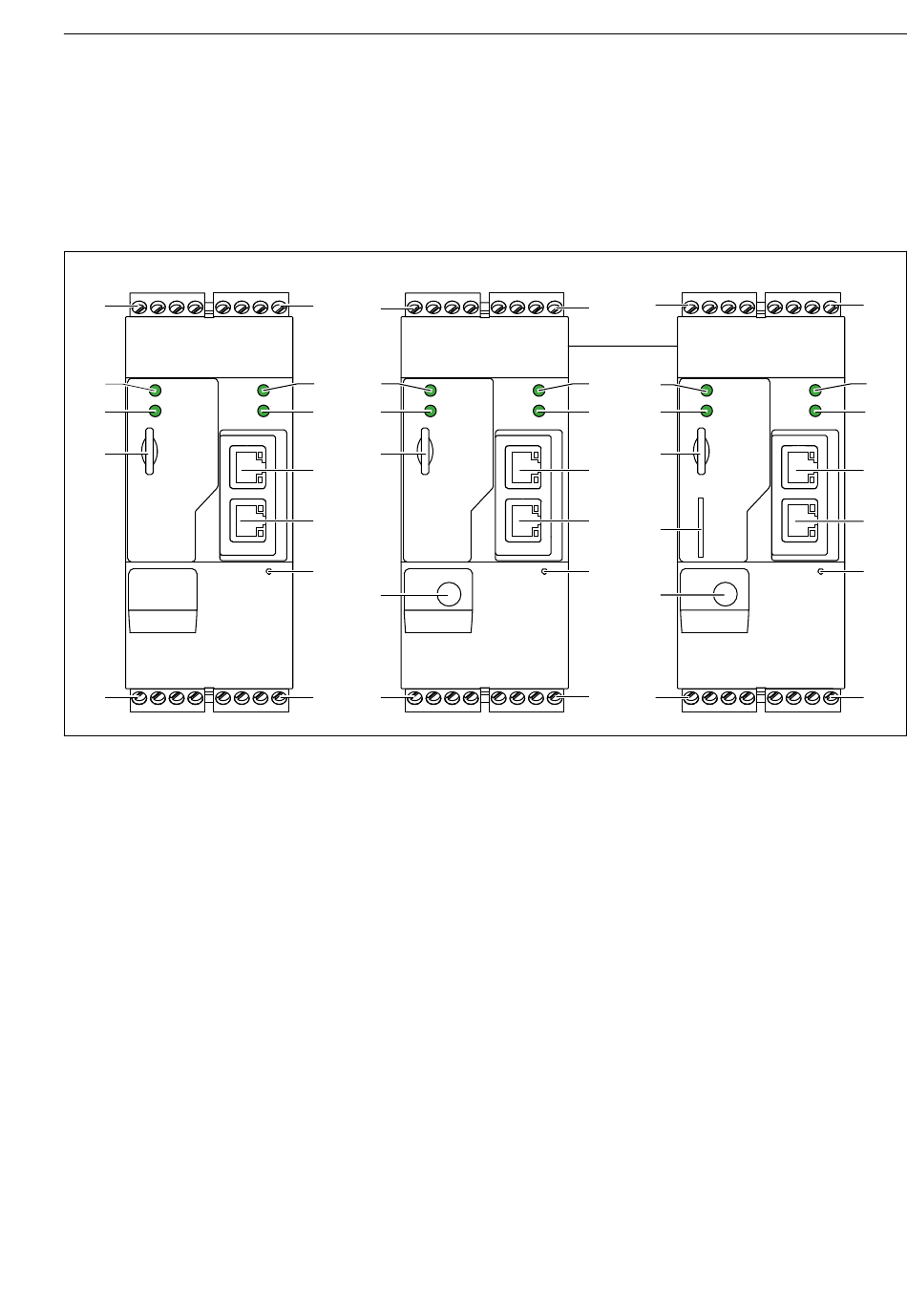

 1 Versions et construction de la Fieldgate FXA42
A FXA42-A Ethernet
B FXA42-B Ethernet et WLAN
C FXA42-C Ethernet et 2G/3G
D FXA42-D Ethernet et LTE Cat M1 et Cat NB1 (2G/4G)
1 Emplacement pour carte mémoire, type de carte : microSD
2 LED d' é tat pour modem / WLAN / Ethernet
3 LED d' é tat pour la tension d' a limentation
4, 5 Modules d' e ntrée avec entrée analogique, entrée numérique, source de courant et potentiel de
référence →  13
6 LED d' é tat pour le réseau
7 LED d' é tat pour automate Web
8, 9 Ports Ethernet
10 Bouton reset
11 Alimentation de la Fieldgate FXA42, alimentation des sorties numériques, sorties numériques
→  13
12 Interface série RS-485 →  13
13 Connexion pour l' a ntenne (uniquement versions WLAN et télécommunications mobiles)
14 Emplacement pour carte SIM (uniquement versions télécommunications mobiles)
