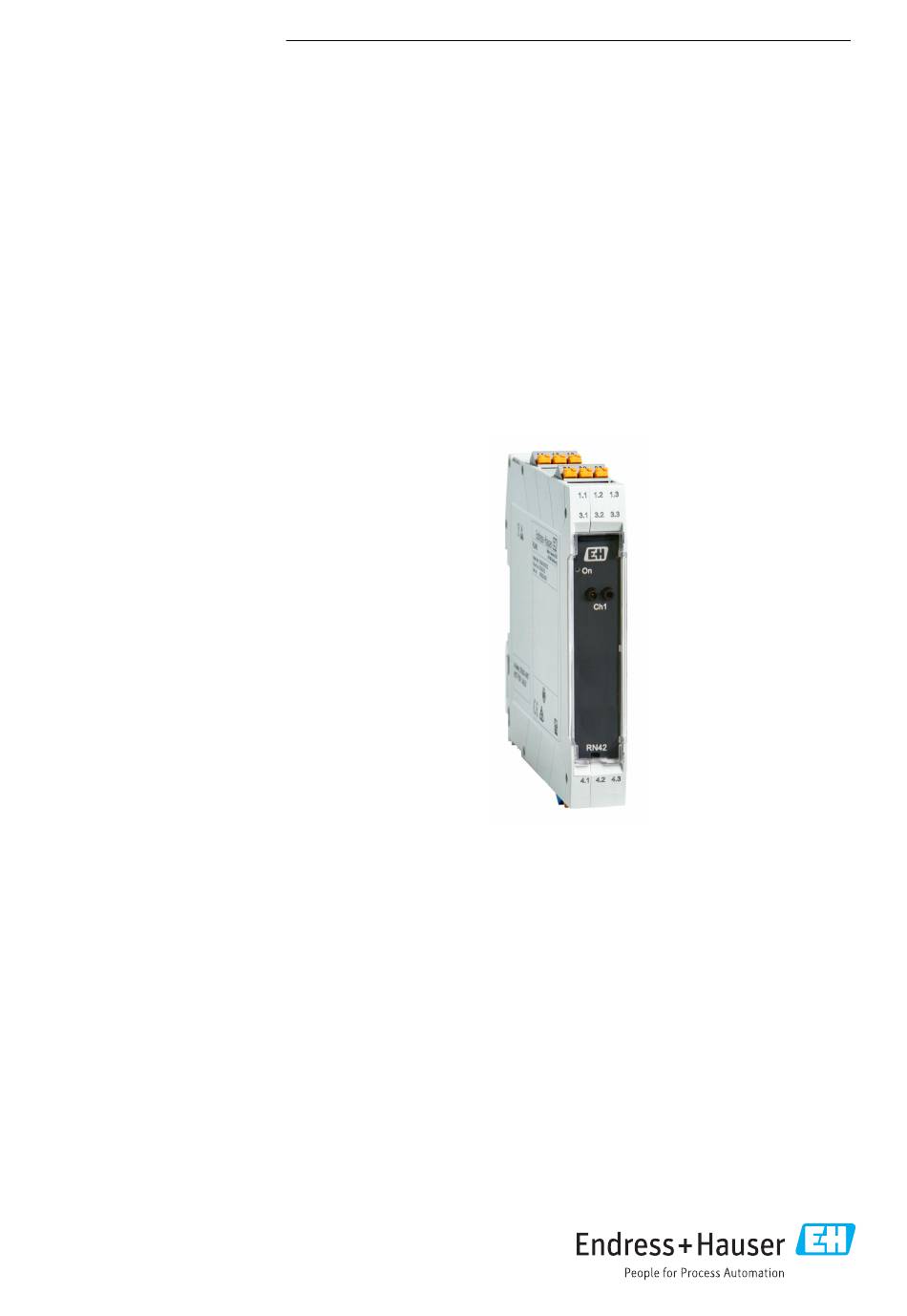

KA01509K/14/FR/01.21
71529903
2021-06-24
Products
Instructions condensées
RN42
Barrière active à 1 voie avec alimentation
universelle pour la séparation sûre de circuits de
signal standard 0/4 ... 20 mA, "transparent" HART
Ces Instructions condensées ne remplacent pas le manuel de
mise en service.
Des informations détaillées relatives à l' a ppareil figurent dans
le manuel de mise en service et d' a utres documentations :
Pour toutes les versions d' a ppareil disponibles via :
• Internet : www.endress.com/deviceviewer
• Smartphone/Tablette : Endress+Hauser Operations App
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RN42

Sommaire des Matières pour Endress+Hauser RN42

  • Page 1 Des informations détaillées relatives à l' a ppareil figurent dans le manuel de mise en service et d' a utres documentations : Pour toutes les versions d' a ppareil disponibles via : • Internet : www.endress.com/deviceviewer • Smartphone/Tablette : Endress+Hauser Operations App...

  • Page 2: Informations Relatives Au Document

    Informations relatives au document RN42 Informations relatives au document Symboles 1.1.1 Symboles d'avertissement DANGER AVERTISSEMENT Ce symbole attire l' a ttention sur une situation dangereuse Ce symbole attire l' a ttention sur une situation dangereuse entraînant la mort ou des blessures corporelles graves, si qui, lorsqu' e lle n' e st pas évitée, peut entraîner la mort ou...

  • Page 3: Marques Déposées

    RN42 Consignes de sécurité de base 1.1.5 Symboles sur l'appareil Avertissement Respecter les consignes de sécurité contenues dans le manuel de mise en service associé Équipement protégé par une DOUBLE ISOLATION ou une ISOLATION RENFORCÉE Marques déposées HART® Marque déposée par le FieldComm Group, Austin, Texas, USA Consignes de sécurité...

  • Page 4: Sécurité De Fonctionnement

    Consignes de sécurité de base RN42 Sécurité de fonctionnement Risque de blessure ! ‣ Ne faire fonctionner l' a ppareil que s' i l est en bon état technique, exempt d' e rreurs et de défauts. ‣ L' e xploitant est responsable du fonctionnement sans défaut de l' a ppareil.

  • Page 5: Description Du Produit

    RN42 Description du produit Description du produit Construction du produit 3.1.1 Barrière active, 1 voie • La barrière active est utilisée pour une isolation de la transmission et galvanique de signaux HART 0/4 … 20 mA. L' a ppareil dispose d' u ne entrée courant active/passive, à laquelle un transmetteur 2 ou 4 fils peut être raccordé...

  • Page 6: Nom Et Adresse Du Fabricant

    Montage RN42 4.2.1 Nom et adresse du fabricant Nom du fabricant : Endress+Hauser Wetzer GmbH + Co. KG Adresse du fabricant : Obere Wank 1, D-87484 Nesselwang Référence modèle/type : RN42 Certificats et agréments Pour les certificats et agréments valables pour l' a ppareil : voir les données sur la plaque signalétique...

  • Page 7: Montage D'un Appareil Pour Montage Sur Rail Din

    RN42 Raccordement électrique Montage d'un appareil pour montage sur rail DIN L' a ppareil peut être monté dans toute position (horizontale ou verticale) sur le rail DIN, sans espacement latéral par rapport aux appareils voisins. Aucun outil n' e st nécessaire pour le montage.

  • Page 8: Instructions De Raccordement Spéciales

    Raccordement électrique RN42 ATTENTION Destruction de composants de l'électronique ‣ Ne pas installer ni câbler l' a ppareil sous tension. AVIS Destruction ou dysfonctionnement de composants de l'électronique ‣ ESD – décharge électrostatique. Protéger les bornes et les douilles HART à l' a vant contre les décharges électrostatiques.

  • Page 9: Données De Sortie

    RN42 Raccordement électrique 6.3.3 Données de sortie Gamme du signal de sortie (gamme de sous-charge/ 0 … 22 mA surcharge) Gamme de fonction, signal de sortie 0/4 … 20 mA Mode de transmission 1:1 au signal d' e ntrée Réponse à un échelon (10 … 90 %) ≤...

  • Page 10: Câblage En Bref

    Raccordement électrique RN42 Câblage en bref 24..230V AC/DC 4.1 4.2 4.3 HART HART HART 1 . 1 1.1 1.2 1 . 2 4.1 4.2 4.3 24..230V AC/DC HART A0045153  3 Affectation des bornes, à gauche : alimentation en haut ; à droite : alimentation en bas (option) Les communicateurs HART peuvent être raccordés aux douilles de raccordement HART.

  • Page 11: Contrôle Du Raccordement

    RN42 Éléments d' a ffichage et de configuration Contrôle du raccordement État et spécifications de l'appareil Remarques L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ? Les conditions environnantes correspondent-elles aux Voir "Caractéristiques techniques" spécifications de l' a ppareil (p. ex. température ambiante, gamme de mesure, etc) ? Raccordement électrique...

  • Page 12: Contrôle Du Montage

    Mise en service RN42 Mise en service Contrôle du montage Avant de mettre l' a ppareil en service, s' a ssurer que tous les contrôles de montage et de raccordement ont été effectués. AVIS ‣ Avant la mise en service, s' a ssurer que la tension d' a limentation correspond aux indications de la plaque signalétique.
  • Page 16 *71529903* 71529903 www.addresses.endress.com...
