BA02024R/14/FR/01.20
71481726
2020-02-28
Products

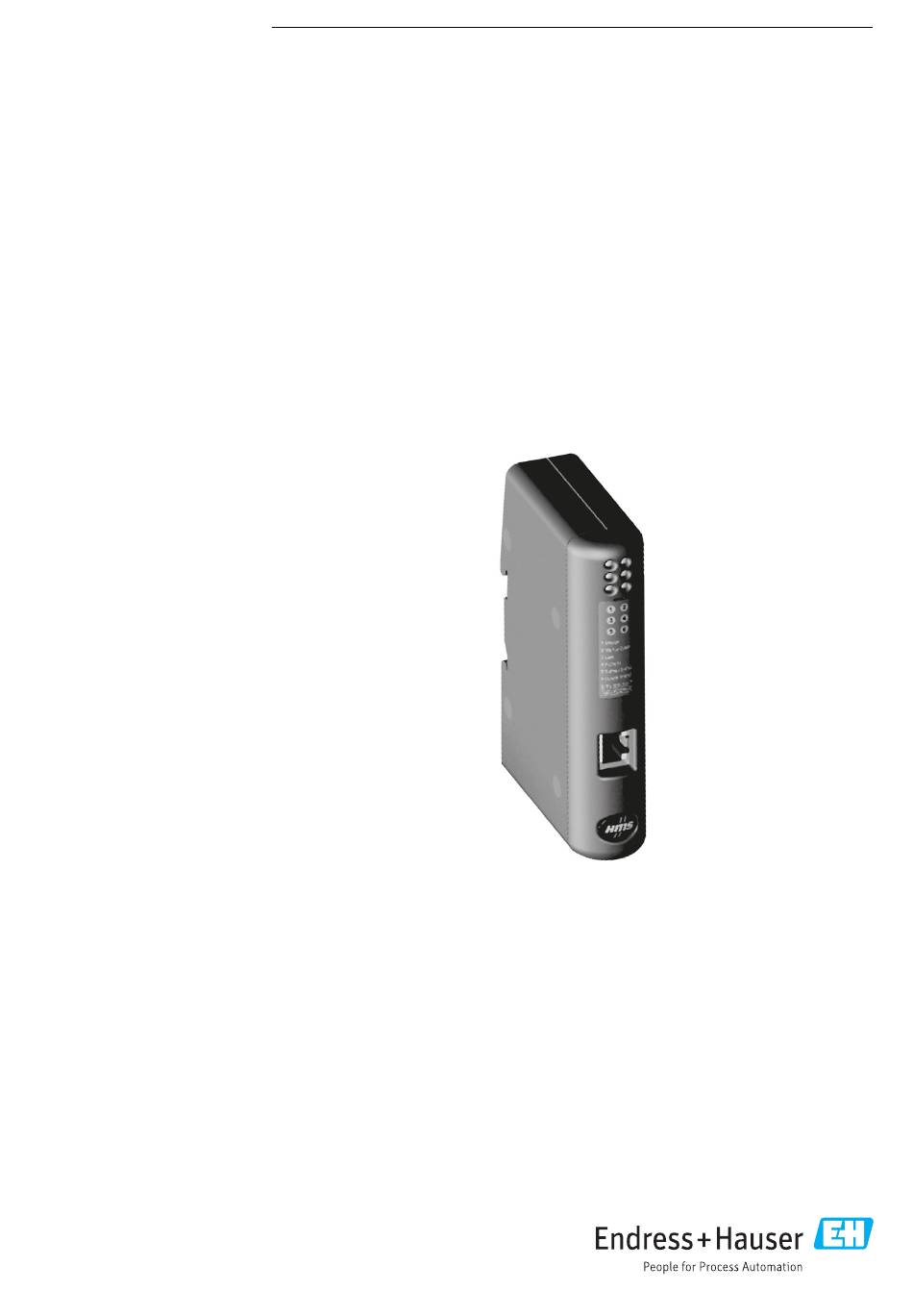

Manuel de mise en service
RMx621 / FML621
Module PROFINET ("coupleur PROFINET") à partir de
V3.03.01

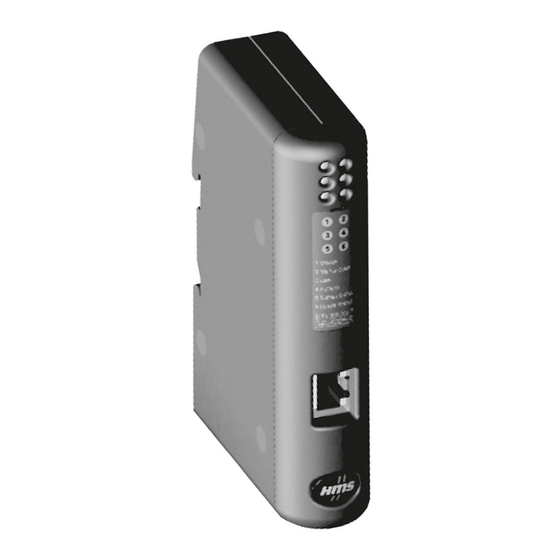

Raccordement du RMx621 / FML621 à PROFINET via
l' i nterface RS485 série avec un module externe (HMS
AnyBus Communicator for PROFINET Device)
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RMx621
Sommaire des Matières pour Endress+Hauser RMx621
- Page 1 2020-02-28 Manuel de mise en service RMx621 / FML621 Module PROFINET ("coupleur PROFINET") à partir de V3.03.01 Raccordement du RMx621 / FML621 à PROFINET via l' i nterface RS485 série avec un module externe (HMS AnyBus Communicator for PROFINET Device)
-
Page 3: Table Des Matières
Mise en service ..... 9 Configuration du RMx621 / FML621 ..9 Configuration du coupleur PROFINET ..10 Conventions de dénomination des appareils . -
Page 4: Généralités
• Le présent manuel de mise en service • Le module PROFINET HMS AnyBus Communicator for PROFINET Device • Un câble de raccordement série vers le RMx621 / FML621 • Un CD-ROM avec fichier GSDML et bitmaps Avertir immédiatement le fournisseur s' i l manque des composants ! -
Page 5: Symboles Utilisés Dans Les Graphiques
RMx621 / FML621 Généralités Symbole Signification Aide en cas de problème. Contrôle visuel. Symboles utilisés dans les graphiques Symbole Signification Symbole Signification 1, 2, 3,... Repères … Série d' é tapes A, B, C, ... Vues A-A, B-B, C-C, ... -
Page 6: Montage
La connexion PROFINET est réalisée à l' a ide d' u n coupleur PROFINET externe. Le module est raccordé à l' i nterface RS485 (RxTx1) du RMx621 / FML621. Le coupleur PROFINET agit comme maître dans la direction du RMx621 / FML621 et lit les valeurs de process dans sa mémoire tampon toutes les secondes. -
Page 7: Exigences
RMx621 / FML621 Montage Exigences L' o ption PROFINET est disponible pour le RMx621 avec version de firmware V 3.09.00 et plus récente, et pour le FML621 avec version de firmware V1.03.00 et plus récente. Éléments de raccordement et de configuration A0041870 LED d' é... -
Page 8: Schéma De Raccordement Et Des Bornes
Montage RMx621 / FML621 Schéma de raccordement et des bornes Raccordement du RMx621 / FML621 au coupleur PROFINET. RMx621 / FML621 Coupleur PROFINET E III 24 VDC 120 mA +VCC RS485+ RS485- GND 470 Ω 120 Ω 470 Ω A0041911-FR Le code de couleur s' a pplique au câble fourni. -
Page 9: Mise En Service
Mise en service Configuration du RMx621 / FML621 Dans le menu principal Communication → RS485(1) du RMx621/ FML621, les paramètres de l' i nterface RS485(1) doivent être configurés comme suit : régler l' a dresse de l'unité à 1 et régler la vitesse de transmission en bauds à 38 400. -
Page 10: Configuration Du Coupleur Profinet
Mise en service RMx621 / FML621 Régler les unités par défaut pour utiliser les unités par défaut suivantes pour la transmission de données : Débit volumique Température °C Pression Quantité de chaleur Flux de chaleur (sortie) kW (kJ/s) Débit massique kg/s Volume corrigé... - Page 11 RMx621 / FML621 Mise en service ‣ A0041885 Dans l' o util, cliquer sur Network analysis pour afficher l' e nsemble des appareils disponibles. A0041886 Lorsqu' i l est livré, le coupleur PROFINET quitte l' u sine sans nom d' a ppareil et sans configuration IP valide (0.0.0.0).
- Page 12 Mise en service RMx621 / FML621 ‣ A0041887 Dans le réseau affiché, cliquer avec le bouton droit sur le coupleur PROFINET et sélectionner Set network parameters. Si plusieurs coupleurs PROFINET sont présents dans le réseau, la fonction Start flashing LED peut être utilisée pour déterminer si c' e st le bon appareil. Une fois activé, la LED d' é...
- Page 13 RMx621 / FML621 Mise en service ‣ A0041888 Dans la boîte de dialogue qui s' o uvre désormais, sélectionner l' o ption Assign device name et entrer un nom d' a ppareil dans le champ de texte adjacent. Ce faisant, veiller à...
- Page 14 Mise en service RMx621 / FML621 ‣ A0041889 Comme décrit ci-dessus, cliquer une nouvelle fois avec le bouton droit sur le coupleur PROFINET, puis sélectionner Set network parameters. Dans la boîte de dialogue qui s' o uvre, sélectionner l' o ption IP configuration et entrer une configuration IP valide. Un clic sur Set transmet le nom de l' a ppareil au coupleur PROFINET et ferme la boîte de...
-
Page 15: Conventions De Dénomination Des Appareils
RMx621 / FML621 Mise en service Conventions de dénomination des appareils • Le nom se compose d' u n ou de plusieurs éléments de nom, séparés par un point [.] • Longueur du nom limitée à 240 caractères au total (lettres minuscules, chiffres, trait d' u nion ou point). - Page 16 Vert clignotant Échange de données interrompu FML621 ; contrôler les paramètres de communication Rouge Aucun échange de données n' e st dans le RMx621 / FML621 possible Éteint Défaut de la tension Vérifier la tension d' a limentation d' a limentation...
-
Page 17: Données De Process
Selon les applications configurées, une large variété de variables de process sont calculées dans le RMx621/ FML621 et sont disponibles pour la lecture. En plus des valeurs calculées, les variables d' e ntrée peuvent également être lues à partir du RMx621/ FML621. -
Page 18: Intégration Dans Un Réseau
Le coupleur PROFINET est configuré en usine de telle sorte que les données qui ont été lues à partir du RMx621 / FML621 sont uniquement envoyées à un contrôleur PROFINET. Les données qui sont envoyées d' u n contrôleur PROFINET au coupleur PROFINET ne sont pas acceptées / sont rejetées par le coupleur PROFINET. -
Page 19: Mappage Des Données De Process
256 octets peut être lu à partir du coupleur PROFINET, quel que soit le nombre de valeurs de process configurées dans le RMx621 / FML621. Les octets qui ne sont affectés à aucune valeur de process sont toujours transmis avec la valeur 0. Exemple : Toutes les 48 valeurs de process sont configurées dans le RMx621 / FML621. - Page 20 Selon les modules configurés, les parties d' u ne valeur de process peuvent être réparties entre plusieurs modules. Exemple : 3 valeurs de process sont configurées dans le RMx621 / FML621. 1 module "entrées 8 octets" et 2 modules "entrées 4 octets" sont configurés dans le contrôleur PROFINET.
- Page 21 RMx621 / FML621 Intégration dans un réseau PROFINET En guise d' a lternative, il est possible d' u tiliser une combinaison d' u n module entrées 4 octets (= valeur de process) suivi d' u n module entrées 1 octet (= état de la valeur de process) pour mettre en correspondance les valeurs de process configurées (état inclus).
-
Page 22: Configuration Du Coupleur Profinet Dans Le Portail Tia
PROFINET. Les préconfigurations suivantes sont nécessaires pour l' i ntégration : • Le RMx621 / FML621 est configuré de telle manière que 3 valeurs de process soient transmises. • Le RMx621 / FML621 est raccordé au coupleur PROFINET via le câble de raccordement fourni et la transmission de données est active. - Page 23 RMx621 / FML621 Configuration du coupleur PROFINET dans le portail TIA 15.1 A0041892 Sélectionner le fichier GSDML et cliquer sur Install pour confirmer l' i mportation du fichier GSDML. Une fois que le fichier GSDML a été importé, le fichier apparaît dans le catalogue hardware.
-
Page 24: Intégration Du Coupleur Profinet
Configuration du coupleur PROFINET dans le portail TIA 15.1 RMx621 / FML621 Intégration du coupleur PROFINET A0041894 Une fois que le fichier GSDML a été importé, aller à la vue Network view. À l' a ide de la fonction "glisser-déposer", faire glisser le coupleur PROFINET du catalogue hardware dans la vue Network view. - Page 25 RMx621 / FML621 Configuration du coupleur PROFINET dans le portail TIA 15.1 A0041896 Sous l' a ppareil affiché, sélectionner l' o nglet Properties, puis sélectionner l' o nglet General. Si l' o nglet Properties est masqué, il peut être affiché en double-cliquant sur le coupleur PROFINET à...
- Page 26 Configuration du coupleur PROFINET dans le portail TIA 15.1 RMx621 / FML621 ‣ A0041897 Cliquer avec le bouton droit sur le coupleur PROFINET et sélectionner Assign device name. Avec la fonction Update list, une recherche est effectuée pour les appareils du réseau connecté...
- Page 27 RMx621 / FML621 Configuration du coupleur PROFINET dans le portail TIA 15.1 A0041898 Pour configurer les paramètres IP, aller au menu PROFINET interface [x1], puis au sous-menu Ethernet addresses. 2. Dans la section IP protocol, effectuer les réglages souhaités pour la configuration IP.
-
Page 28: Configuration Du Module D'entrée
2. À l' a ide de la fonction glisser-déposer, faire glisser les modules d' e ntrée du catalogue hardware et les affecter aux emplacements. Le RMx621 / FML621 3 rend disponible les valeurs de process. Dans ce cas, la combinaison entrées 4 octets + entrées 1 octet a été sélectionnée. En conséquence, les modules entrées 4 octets_x (x=1,2,3) contiennent la valeur de... - Page 29 RMx621 / FML621 Configuration du coupleur PROFINET dans le portail TIA 15.1 A0041900 À cette fin, cliquer avec le bouton droit sur le contrôleur PROFINET, dans la zone Project tree puis, dans le menu Compile, sélectionner l' é lément Hardware and software (only changes).
- Page 30 Configuration du coupleur PROFINET dans le portail TIA 15.1 RMx621 / FML621 A0041902 Dans la boîte de dialogue qui s' o uvre à présent, cliquer sur Load pour démarrer l' e nvoi de la configuration au contrôleur PROFINET. Après cela, cliquer sur Finish pour terminer le processus de chargement et quitter la boîte de dialogue.
-
Page 31: Caractéristiques Techniques
RMx621 / FML621 Caractéristiques techniques Caractéristiques techniques Dimensions : 120 mm x 75 mm x 27 mm (hauteur, profondeur, largeur) Tension d'alimentation : 24 V DC +/-10 % Consommation de courant : Typ. 100 mA, max. 300 mA Paramètres de l'interface RS485 : Vitesse de transmission 38 400 bauds, 8 bis de données, 1 bit d' a rrêt, adresse d' a ppareil 01 Température ambiante :... - Page 32 *71481726* 71481726 www.addresses.endress.com...
