Architecture de l'appareil

2
Principe de fonctionnement et construction du système
1
9
8
7
6

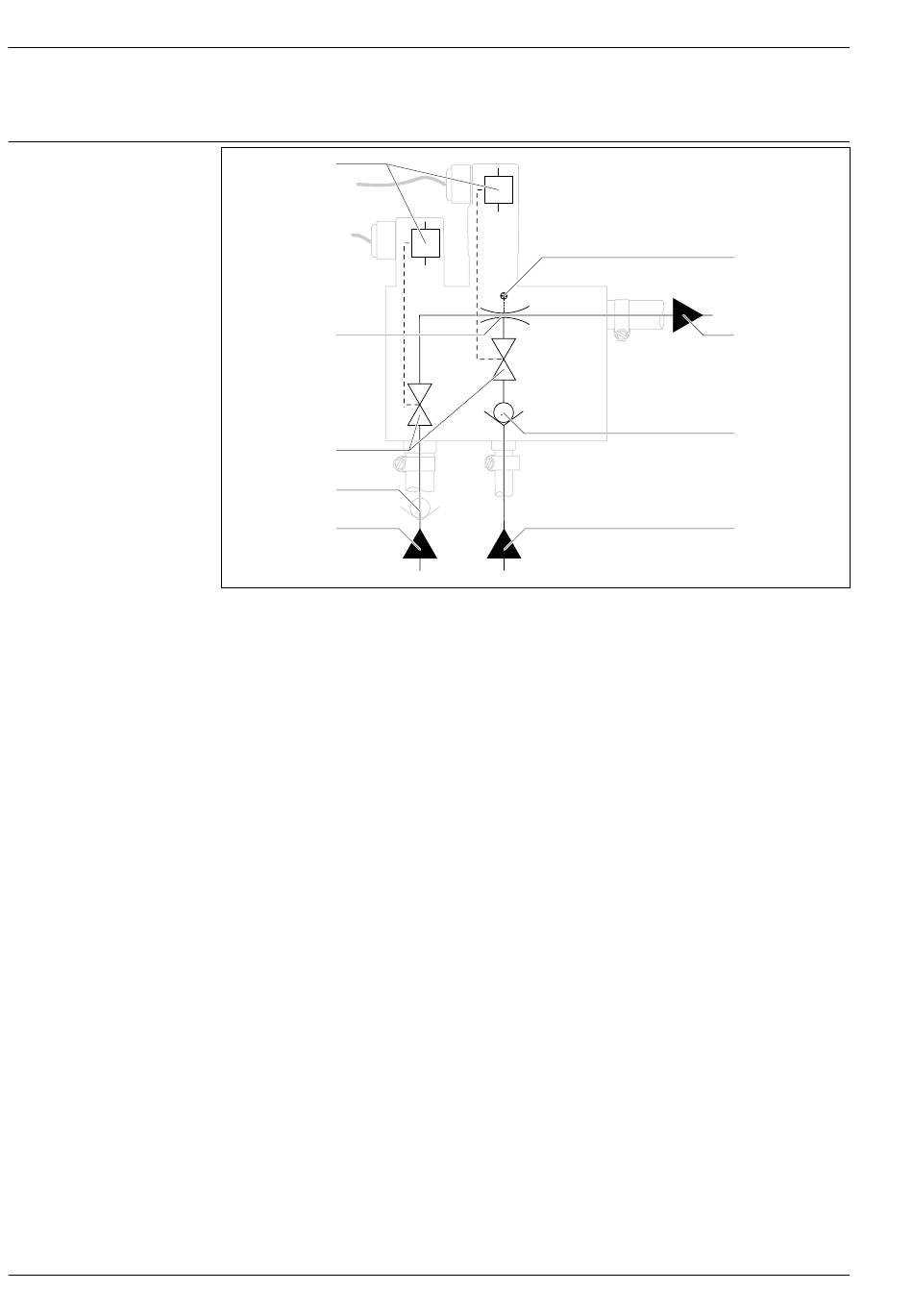

 1 Principe de fonctionnement
1 Commandes de vanne
2 Vis de dosage
3 Sortie pour mélange d' e au de nettoyage (le montage d' u n clapet anti-retour est recommandé côté support)
4 Clapet anti-retour
5 Entrée pour solution de nettoyage (conduite d' a spiration)
6 Entrée pour eau motrice
7 Clapet anti-retour (à fournir par le client)
8 Électrovannes
9 Pompe à jet d' e au
L' i njecteur de nettoyage utilise le principe de Venturi pour mélanger l' e au motrice et la solution de
nettoyage, afin de former un mélange de nettoyage.
Dans le process, l' e au motrice circule à travers une pompe à jet d' e au (injecteur) vers la tête de
pulvérisation. La pression négative qui en résulte provoque l' a spiration de la solution de nettoyage et
son mélange avec l' e au motrice.
Le débit de l' e au motrice et de la solution de nettoyage est contrôlé par le Liquiline CM44x via deux
électrovannes dans l' i njecteur.
Le rapport de mélange peut être configuré à l' a ide d' u ne vis de dosage.
Des tuyaux sont utilisés pour alimenter l' e au motrice et la solution de nettoyage, ainsi que pour
acheminer le mélange de nettoyage vers la tête de pulvérisation.
Chemoclean CYR10B
2
3
4
5
A0040773
