Principe de mesure
Système de mesure
2
Fonctionnement et construction du système
Ces thermorésistances sont équipées d'une sonde Pt100 selon CEI 60751. Cette sonde de température possède
une résistance de 100 à 0 °C (32 °F) et un coefficient de température de = 0.003851 °C
Il existe deux différents types de thermorésistances platine :
• Thermorésistances platine à enroulement céramique (WW) : Dans ce cas, un double enroulement de
platine très fin et ultra-pur est placé dans un support en céramique. Ce support est ensuite scellé aux deux
extrémités à l'aide d'une couche protectrice en céramique. Les mesures effectuées avec de telles
thermorésistances sont non seulement extrêmement reproductibles, mais offrent également une stabilité à
long terme de votre caractéristique résistance/température dans la gamme de température jusqu'à 600 °C
(1112 °F). Ce type de capteur est relativement grand par la taille et sensible aux vibrations.
• Thermorésistances en technique couches minces (TF) : Une quantité définie de platine est appliquée
par vaporisation sous vide sur une épaisseur d'env. 1 μm puis structurée par photolithographie. Les circuits
platine ainsi créés constituent la résistance de mesure. Des couches de protection et de passivation
appliquées par la suite protègent la fine couche de platine contre les impuretés et l'oxydation même à très
haute température.
Les principaux avantages des sondes de température en couches minces par rapport aux versions à
enroulement sont leurs plus faibles dimensions et leur meilleure résistance aux vibrations. Pour les sondes TF
à haute température, on observera un écart plus faible de leur caractéristique résistance/température par
rapport à la caractéristique standard de CEI 60751. Les seuils de tolérance de la classe A selon CEI 60751 ne
peuvent être respectés que jusqu'à env. 300 °C (572 °F) pour les sondes TF. Pour cette raison, les sondes
couches minces ne sont utilisées que pour des mesures de températures inférieures à 400 °C (932 °F).

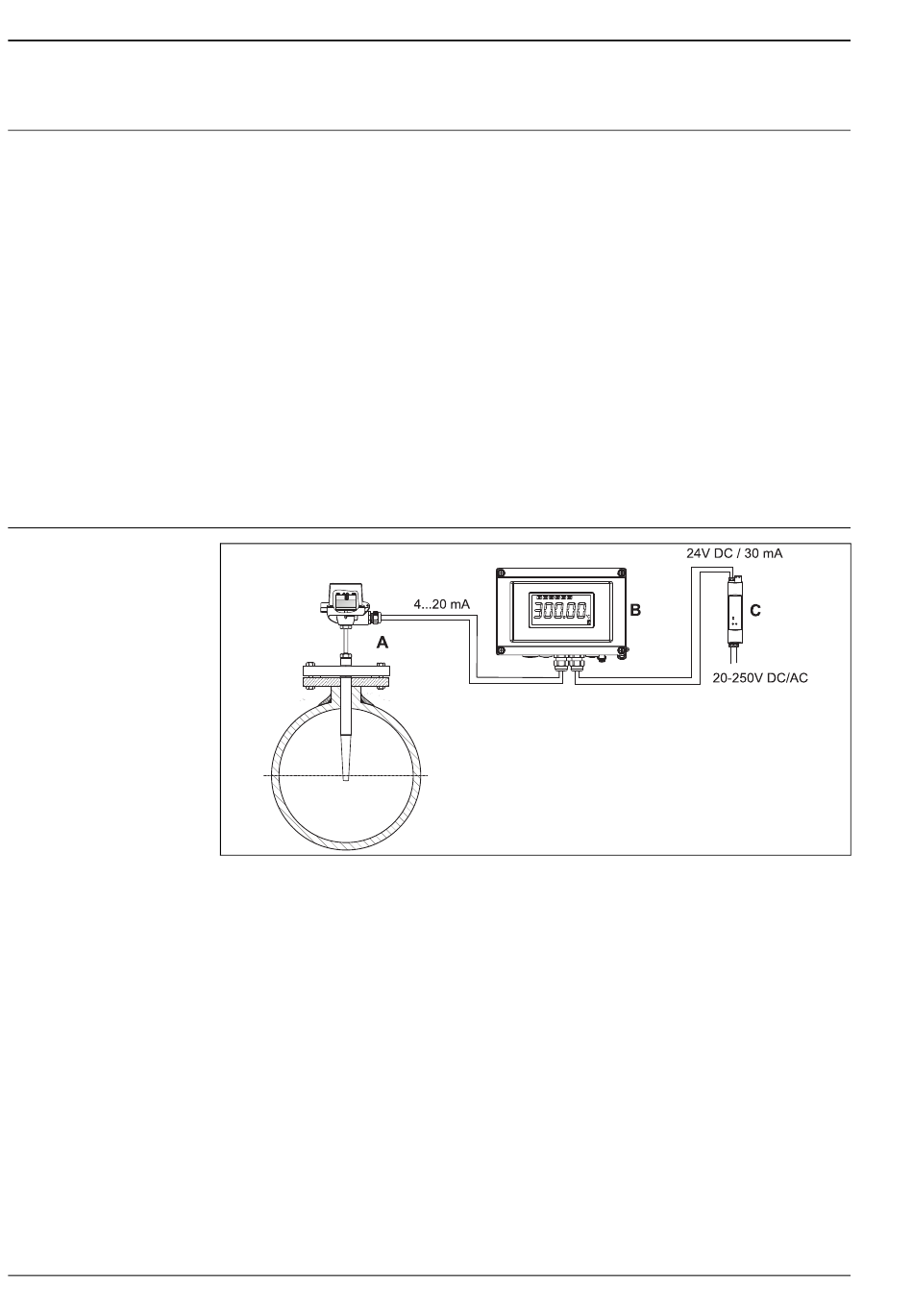

Exemple d'application
A
Sonde de température avec transmetteur de tête de sonde intégré, monté dans un doigt de gant existant
B
Indicateur de terrain RIA16
– L'indicateur enregistre le signal de mesure analogique du transmetteur de tête et le représente dans l'afficheur.
L'afficheur cristaux liquides indique la valeur mesurée sous forme numérique et sous forme de bargraph avec
signalisation des dépasements de seuil. L'afficheur est intégré dans la boucle de courant 4 à 20 mA, qui assure son
alimentation. Pour plus d'informations, voir l'Information technique correspondante (voir chapitre
"Documentation").
C
Séparateur RN221N
– Le séparateur d'alimentation RN221N (24 V DC, 30 mA) dispose d'une sortie galvaniquement séparée vers
l'alimentation de transmetteur 2 fils. L'alimentation universelle fonctionne avec une tension de 20 à 250 V DC/AC,
50/60 Hz, si bien qu'une utilisation est possible dans tous les réseaux internationaux. Pour plus d'informations, voir
l'Information technique correspondante (voir chapitre "Documentation").
TR88
-1
.
a0012641
