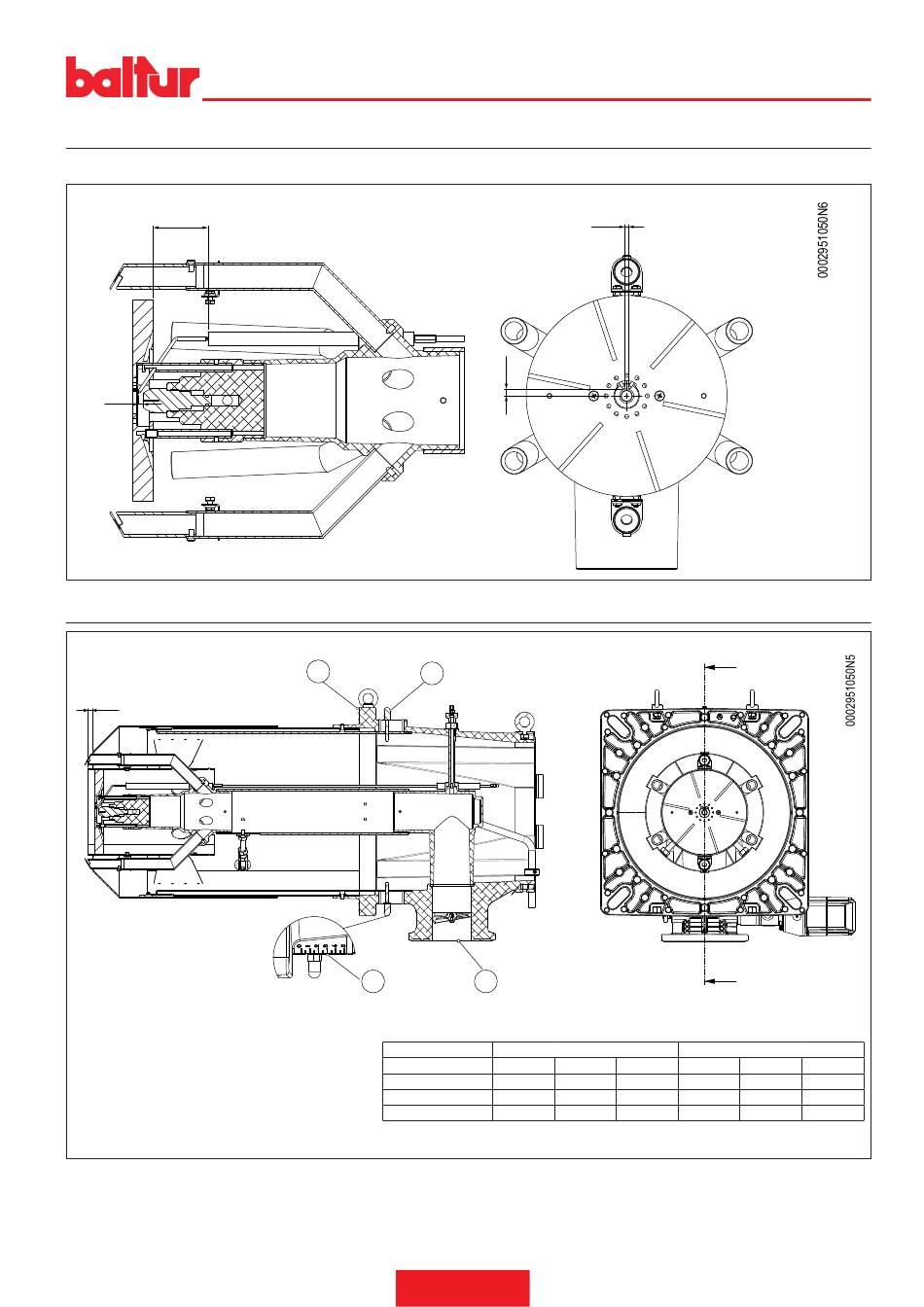

ESQUEMA DE REGULACIÓN DE LA DISTANCIA DEL DISCO DE LOS ELECTRODOS
TBML 450LX ME - TBML 510LX ME
53
5
ESQUEMA DE REGULACIÓN DEL CABEZAL DE COMBUSTIÓN Y LA DISTANCIA DEL DISCO DE ELECTRODOS
X
1 Brida de conexión del quemador
2 Varillas con pomo para desplazamiento
difusor
3 Entrada combustible gaseoso
X Distancia cabezal/disco
Z Índice posición cabezal de combustión
1
2
Z 3
Posición (Z)
TBML 450LX ME
TBML 510LX ME
25 / 56
0006160358_202106
4
7
Combustible gaseoso
MÍN. DEFAULT MÁX
0 2,5 5
- 5 mm 10 mm 45 mm
- 5 mm 10 mm 45 mm
ESPAÑOL
A
A
Combustible líquido
MÍN. DEFAULT MÁX
0 2,5 5
- 5 mm 20 mm 45 mm
- 5 mm 20 mm 45 mm
