AVERTISSEMENT:
 Avant de commencer les travaux, vérifiez que les unités intérieure et extérieure sont bien
hors tension.
 Veillez à ce que les numéros des bornes et les couleurs des conducteurs du câble de
raccordement correspondent bien au branchement de l'unité intérieure.
 Un branchement incorrect peut faire brûler les pièces électriques de l'installation.
 Attachez le câble de raccordement bien au bornier. Une installation incorrecte peut causer
l'incendie.
 L'attache fixant le câble de raccordement doit être placée impérativement par-dessus
l'isolation. (Un câble mal attaché pet causer les chocs électriques.)
 Réalisez toujours la mise à la terre.

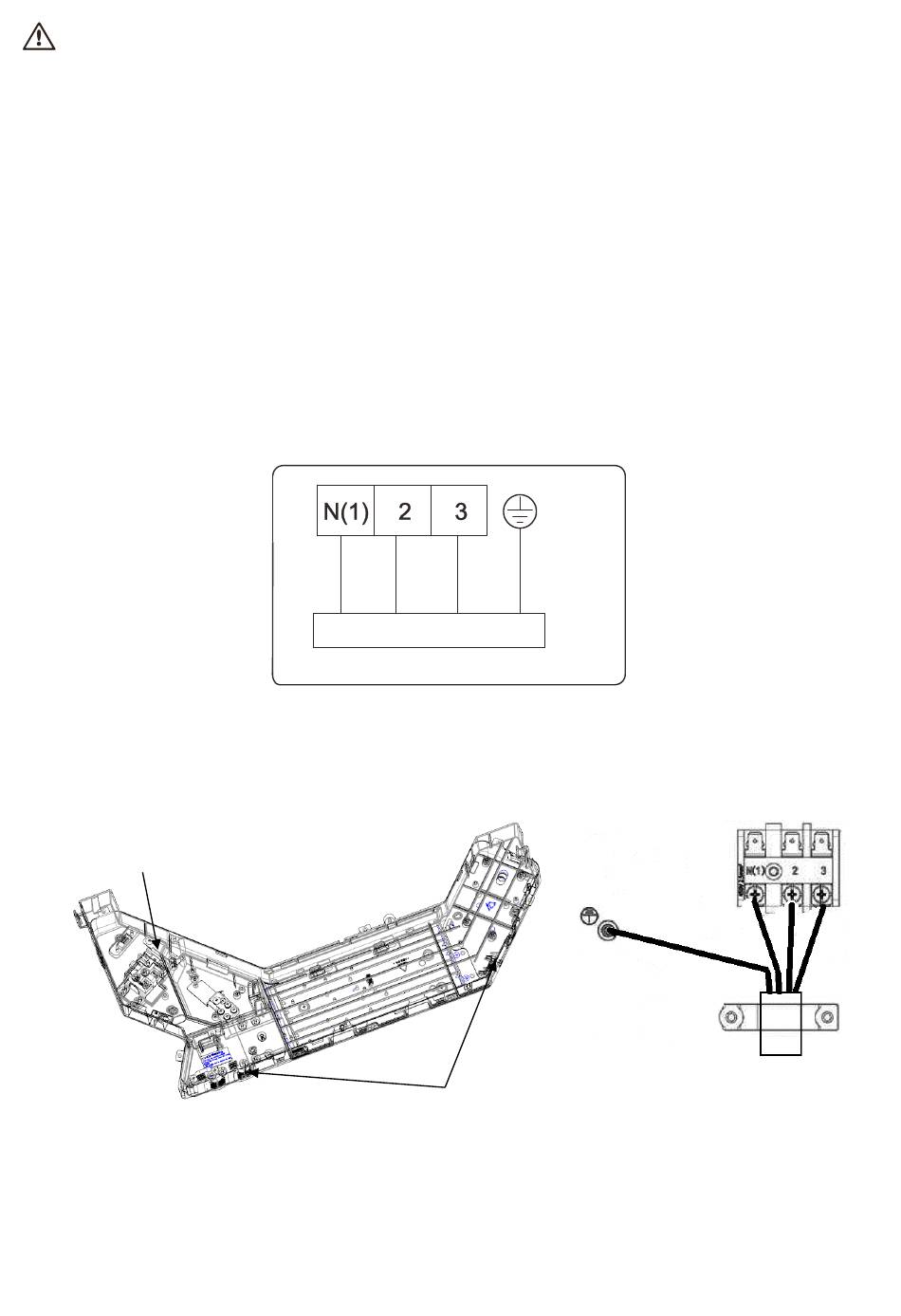

4. Le branchement électrique entre les unités intérieure et extérieure
Unités monophasées (12–24K)
5. Le branchement électrique de l'unité intérieure
Enlevez le capot du coffret électrique et raccordez les conducteurs au bornier.
Bornier du câble
d'alimentation
bleu noir marron
Branchement de l'unité
extérieure
Fig. 38
Mettre les étanchéités ici pour
éviter les fuites d'eau
Fig. 39
30
jaune et vert
