3. Pour raccorder plusieurs tuyaux d'évacuation, procédez selon les indications de la figure 20.
Utilisez les tuyaux d'évacuation dont les dimensions correspondent bien à la capacité
fonctionnelle de l'unité.
4. S'il n'est pas possible d'atteindre l'inclinaison suffisante du tuyau d'évacuation, il faudra
utiliser le tuyau (du commerce) pour disposer le drainage vers le haut.
5. Si le flux d'air depuis l'unité intérieure est trop élevé, ceci pourrait générer une sous-pression
qui pourrait causer l'aspiration de l'air ambiant. De ce fait, il faut créer un siphon en forme de
U sur le tuyau d'évacuation au niveau de chaque unité intérieure U (voir figure 21).
6. Utiliser un siphon pur chaque unité.
7. Lors de l'installation des siphons, il faut penser à leur accessibilité pour le nettoyage ultérieur.
Unité
intérieure
Fig. 21
8. Raccordement d'une dérivation d'évacuation au principal tuyau d'évacuation vertical
Pour raccorder un tuyau horizontal à un tuyau vertical, il faut procéder d'une des façons
suivantes :
a) Raccordement trois voies incliné (voir la figure 24).
Unité intérieure
MV-C12BI
MV-C18BI
MV-C24BI
Tuyau d'évacuation avec raccords en T
Tuyau d'évacuation avec raccords en T

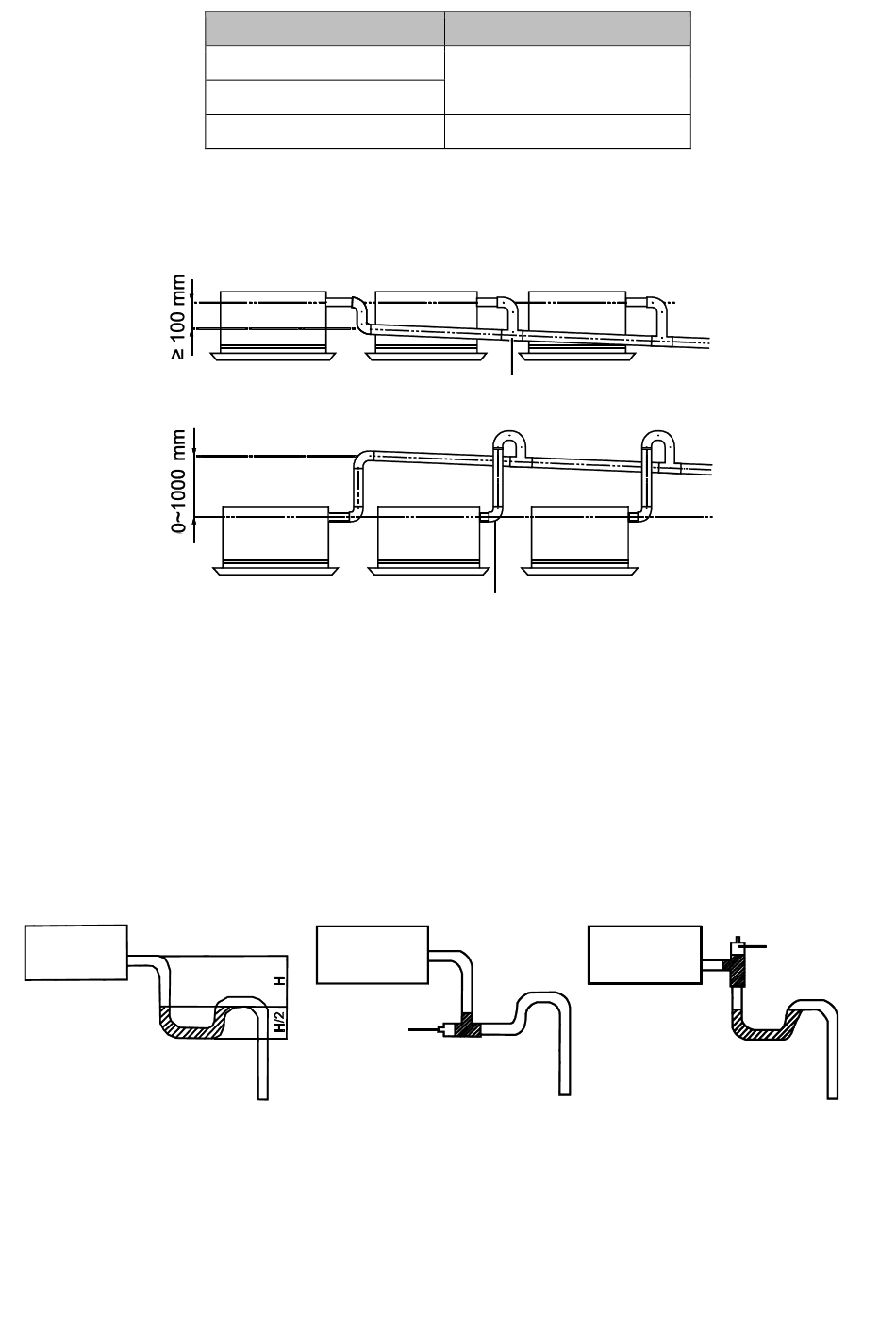

Fig. 20
Unité
intérieure
Bouchon
Fig. 22
A
10±2 mm
15±3 mm
24
Unité
Bouchon
intérieure
Fig. 23
