Note:
Les unités de grand gabarit sont dotées d'une sortie de vidange sur la vanne du gaz et la vanne
du liquide. Pendant le tirage de l'air, il est possible de raccorder deux flexibles du distributeur à
deux ports pour réaliser l'enlèvement de l'air plus rapidement.
5.4 Installation du tuyau d'évacuation
5.4.1 Instructions pour l'installation des tuyaux
1. Le tuyau d'évacuation doit être le plus court possible et incliné vers le bas avec une pente
1/100 au minimum pour éviter la formation des boules d'air.
2. Le tuyau d'évacuation doit avoir au moins la même taille ou plus que le tuyau de
raccordement.

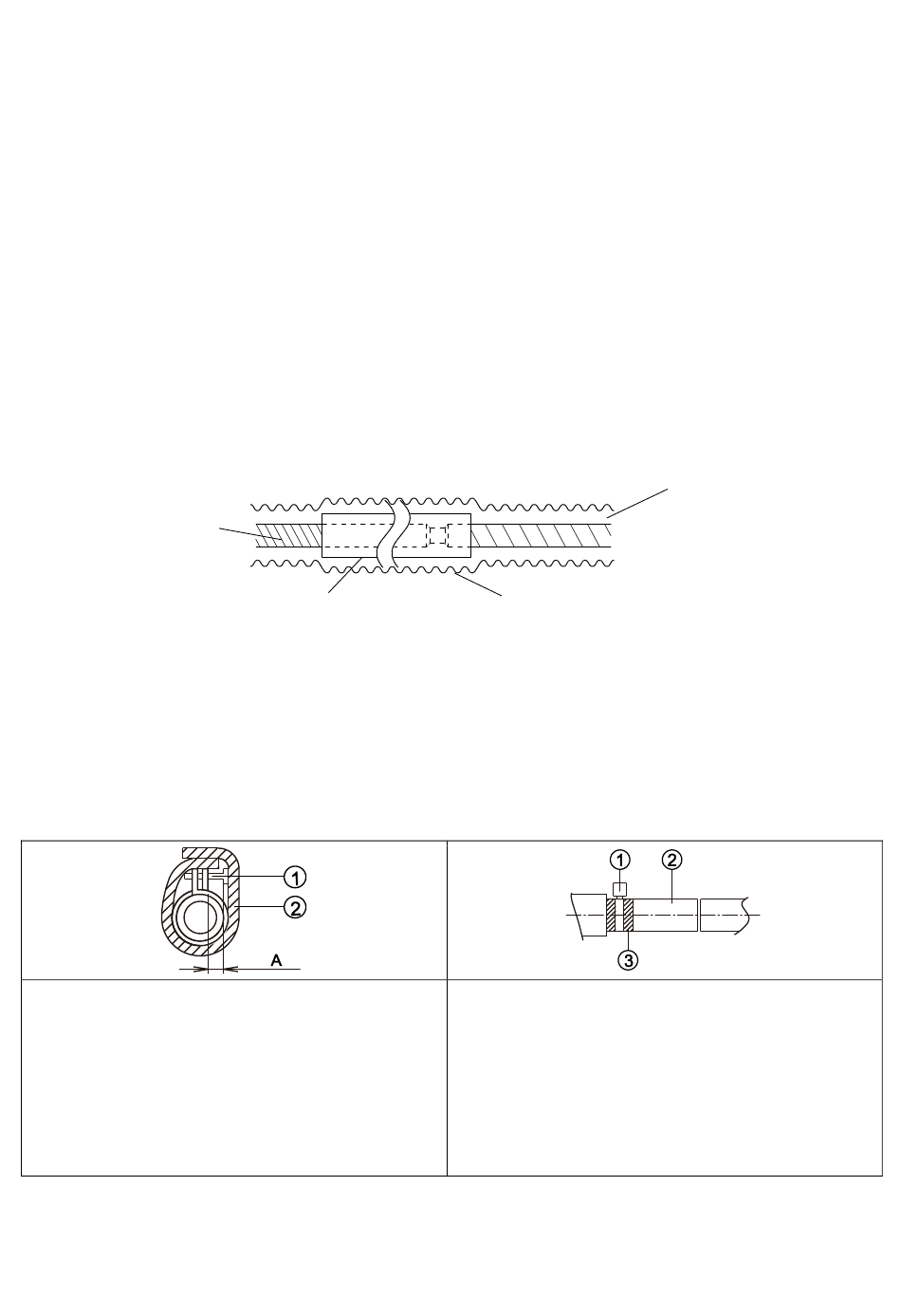

3. Réalisez l'installation du tuyau selon l'image et mettez en place les mesures évitant la
formation du condensat sur le tuyau. Les défauts d'installation du tuyau pouvant avoir pour
suite les fuites d'eau qui pourrait endommager les équipements ménagers.
Tuyau de raccordement prolongé
(disponible dans le commerce)
Tube d'isolation pour tuyaux
(disponible dans le commerce)
5.4.2 Installation des tuyaux d'évacuation
1. Introduisez le tuyau d'évacuation dans la sortie d'évacuation (drainage) de l'unité et fixez
bien l'agrafe à l'aide du ruban.
2. Raccordez la prolongation du tuyau d'évacuation au tuyau d'évacuation et fixez bien l'agrafe
à l'aide du ruban.
Une fois cette installation terminée, serrer le
boulon de manière que la distance entre le
tuyau d'évacuation et l'agrafe soit égale à A.
Il est interdit d'utiliser de la colle pour
raccorder le tuyau d'évacuation.
1. Agrafe métallique (accessoire)
2. Tranche de matière isolante (accessoire)
Ruban isolant
(accessoires)
Fig. 19
Réalisez l'isolation de l'agrafe sur le tuyau
d'évacuation à l'aide de la tranche de matière
isolante.
1. Agrafe métallique
2. Flexible d'évacuation (accessoire)
3. Ruban gris (accessoire)
23
Flexible d'évacuation de
l'unité interne
