5.3 Enlèvement de l'air des tuyaux et test d'étanchéité
ATTENTION
Le réfrigérant ne pourra pas pousser l'air des tuyaux. Pour évacuer l'air des tuyaux, une pompe
à vide doit être utilisée. L'unité extérieure ne contient pas de réfrigérant supplémentaire pour
faire la pousse d'air.
5.3.1 Enlèvement d'air (tirage au vide)
1. Enlevez les couvercles de la vanne de liquide, vanne de gaz et de sortie de vidange.
2. Raccordez le tuyau côté basse pression du manomètre à la sortie de vidange de la vanne de
gaz sur l'unité. Les vannes de gaz et de liquide doivent rester fermées pour l'instant en tant
que sécurité en cas de fuite du réfrigérant.
3. Raccorder le flexible pour tirer l'air à la pompe à vide.
4. Ouvrez la vanne du côté de la basse pression du distributeur et mettez en marche la pompe
à vide. La vanne du côté de la haute pression du manomètre doit rester fermée pour l'instant,
sinon le tirage de l'air ne sera pas réalisé correctement.
5. Le temps du tirage de l'air est fonction de la puissance de l'unité; généralement, cette
opération nécessite 15 minutes en cas du modèle 12K, 20 minutes pour le modèle18K et 30
minutes pour le modèle 24K. Vérifiez également si le manomètre du côté de la basse
pression du distributeur montre −1,0 MPa (−75 cm Hg); si ce n'est pas le cas, il y a un défaut
d'étanchéité au niveau de la tuyauterie. Ensuite, refermez compétemment la vanne et arrêtez
la pompe à vide.
6. Patientez un peu pour voir si la pression dans le système reste stable – 3 minutes pour les
modèles à un rendement inférieur à 18K et 5 minutes pour les modèles18K à 24K. Pendant
ce temps d'attente, le manomètre côté basse pression ne devrait pas afficher une valeur
supérieure à 0,005 MPa (0,38 cm Hg).
7. Ouvrez légèrement la vanne de liquide et laissez passer une partie de réfrigérant dans le
tuyau de raccordement pour faire équilibrer les pressions du côté extérieur et intérieur du
tuyau de raccordement et pour empêcher l'air de pénétrer dans le tuyau de raccordement
lors du désassemblage du flexible. N'oubliez pas que les vannes du gaz et du liquide
peuvent être entièrement ouvertes seulement après avoir débranché le distributeur.
8. Remettez en place les couvercles des vannes du liquide, du gaz et de la sortie de vidange.
Manomètre (basse pression)
Vanne (basse pression)
Tuyau de raccordement
(direction de l'unité intérieure)
Vanne du
liquide
Vanne du
gaz
Sortie de
vidange
Couvercle
Pompe à vide
By-pass manomètre
Manomètre (haute pression)
Vanne (haute pression)
Flexible
Flexible
Tuyau de raccordement
Couvercle
Sortie de vidange
Couvercle
Flexible avec goujon de la vanne

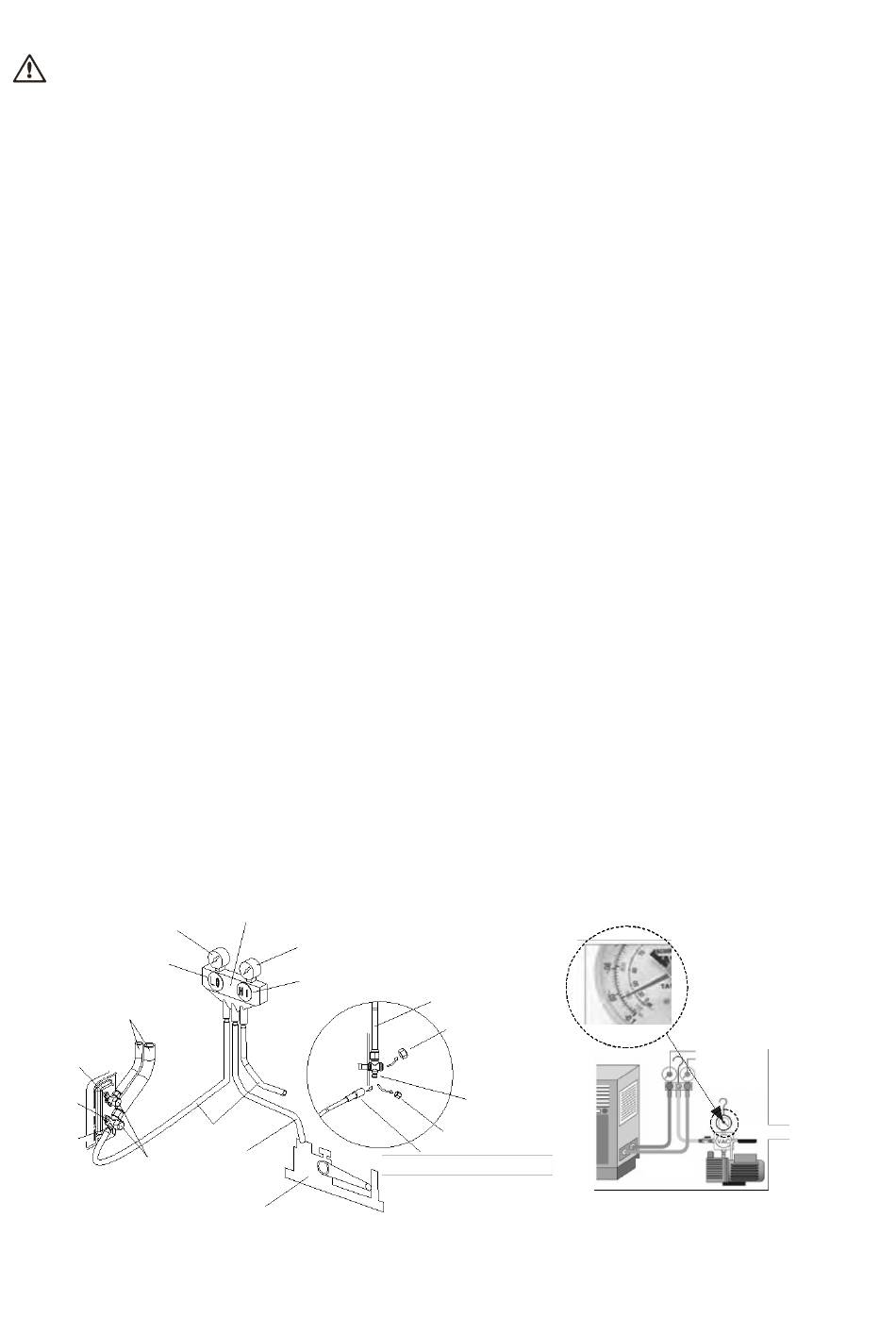

Fig. 17
22
Manomètre (basse pression)
Manomètre (haute pression)
Distributeur
Vanne de la pompe à
vide
Sortie de
vidange
Pompe à vide
