Manuels Connexes pour Sinclair AMC-11P
Sommaire des Matières pour Sinclair AMC-11P

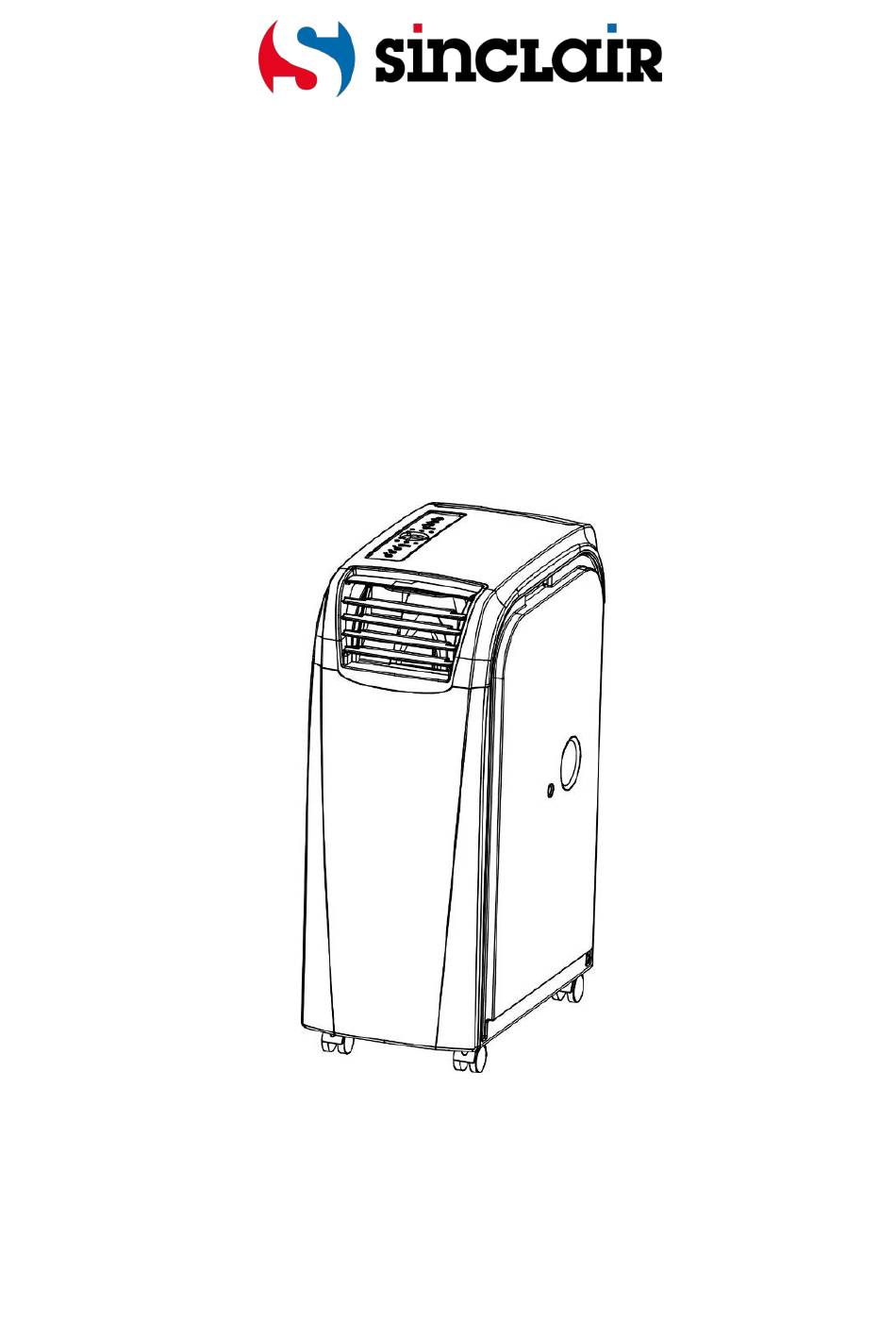

- Page 1 CLIMATISEUR MOBILE Types : AMC-11P, AMC-14P FR/Mode d’emploi Version 1 18-03-2019 Instructions originales...
-
Page 2: Très Important
3. Le climatiseur mobile ne doit pas être percé ou brûlé. 4. Les réfrigérants peuvent contenir des odeurs : tenez en compte. 5. L’appareil AMC-11P est placé, commandé et stocké dans une pièce d’une surface au sol de plus de 12 m² et de plus de 13 m² pour l’AMC-14P. - Page 3 8. Seules des personnes qualifiées sont habilitées à exécuter toutes les procédures d’utilisation qui ont de l’influence sur l’équipement de sécurité. 9. Veillez à ce que le produit se trouve dans une pièce suffisamment ventilée ! Veillez toujours à ce que l’entrée et la sortie du système de ventilation ne soient jamais obstruées.
- Page 4 17. Cet appareil est uniquement destiné à un usage intérieur : l’appareil peut refroidir, chauffer et déshumidifier. 18. Lors de l’allumage de l’appareil, le ventilateur fonctionne, mais le compresseur démarrera quand l’alarme refroidissement clignote pendant trois minutes. En mode chauffage, l’alarme de chauffage clignote pendant 3,5 minutes avant que le compresseur et le ventilateur ne démarrent.
-
Page 5: Transport, Marquage Et Stockage Des Unités
Transport, marquage et stockage des unités 1. Le transport d’appareils contenant des réfrigérants doit répondre aux prescriptions générales de transport. 2. Marquage de l’appareil à l’aide de panneaux (respect des réglementations locales). 3. L’évacuation et l’élimination des appareils contenant des réfrigérants inflammables doivent être conformes à... - Page 6 Attention ! Pour des fonctions de chauffage et de refroidissement efficaces, vous devez veiller à ce que les étapes suivantes soient respectées. N’allongez pas le tuyau d’échappement à une longueur dépassant 40 cm. Le tuyau d’échappement doit rester parallèle et ne doit pas être plié...
- Page 7 Félicitations pour votre achat de ce climatiseur mobile Sinclair. Ce climatiseur est conçu et fabriqué selon les normes les plus élevées de la technologie moderne. Notre produit a une commande à distance pour aider l’utilisateur à commander toutes les fonctions à distance en toute simplicité...
-
Page 8: Instruction De Déballage
Instruction de déballage Placez l’unité dans une position verticale correcte avant de la déballer. Coupez des deux sangles de l’emballage. Faites glisser la boîte dans un mouvement ascendant et elle va se libérer de la base. Saisissez les poignées des deux côtés de l’appareil et faites prudemment glisser vers le haut jusqu’à... - Page 9 Nom des pièces 1. panneau de commande 2. récepteur commande à distance 3. ventilation d’air réglable 4. tube conjoint 5. tuyau d’échappement 6. Évacuation supérieure de l’eau de condensation 7. Entrée d’air froid 8. Filtre à air froid 9. Entrée d’air chaud 10.
-
Page 10: Touche Marche/Arrêt
PANNEAU DE COMMANDE & description des fonctions 1. TOUCHE MARCHE/ARRÊT Appuyez sur la touche « O N » (marche) pour allumer ou « O UT » pour éteindre. 2. Fonction Appuyez sur cette touche pour sélectionner le refroidissement, le chauffage ou la déshumidification. 3. -
Page 11: Écran Led
5. ÉCRAN LED L’écran affiche le réglage actuel de la température ou le réglage de la minuterie. Quand la température réglée ou la minuterie est adaptée, le nouveau réglage est affiché et la nouvelle température réglée s’affiche. L’écran est aussi utilisé pour afficher les codes d’erreur en cas de survenue de défaillances (voir codes d’erreur). -
Page 12: Timer-Out : La Fonction Timer-Out Est Utilisée Pour Éteindre
TIMER-out : La fonction timer-out est utilisée pour éteindre automatiquement l’appareil une fois que le temps de réglage écoulé. 1. Appuyez sur la touche « T IMER » en mode actif pour régler l’heure souhaitée. 2. Dès que l’heure réglée est écoulée, l’appareil s’éteint automatiquement. 3. -
Page 13: Fonction De Télécommande
FONCTION DE TÉLÉCOMMANDE 1. POWER - Commutateur marche/arrêt. 2. FUNC - Fonction « M ode » 3. TIMER - Programmation par heure 4. AUTO - Vitesse automatique du ventilateur 5. HI - Vitesse élevée du ventilateur 6. MID - Vitesse moyenne du ventilateur 7. - Page 14 COMMUNICATION Cet appareil peut évaporer l’eau de condensation et l’évacuer automatiquement vers le tuyau d’évacuation. 1. Quand l’appareil fonctionne en mode refroidissement, il n’est pas nécessaire d’utiliser la conduite de vidange. Veillez à ce que le bouchon en caoutchouc reste bien dans le trou de vidange pendant l’utilisation. 2.
-
Page 15: Entretien
Quand le réservoir d’eau est plein, « E 4 » s’affiche sur le panneau de commande. Retirez le bouchon en caoutchouc « ( 2) » du trou de vidange pour laisser s’écouler l’eau, quand l’eau s’est écoulée, redémarrez l’appareil. Alors l’appareil peut de nouveau fonctionner normalement. - Page 16 CONDENSEUR/ÉVAPORATEUR Utilisez une brosse et fixez-la à un aspirateur. Boîtier Nettoyez avec un chiffon humide et ensuite avec un chiffon doux. Pour retirer le filtre à air, vous tirez doucement le filtre dans le sens de la flèche et ensuite vous pouvez retirer le filtre.
-
Page 17: Alimentation
Alimentation 1. Raccordez l’appareil à la bonne tension. 2. Insérez fermement la fiche dans la prise. 3. Ne tirez pas fort sur le câble d’alimentation. Cela peut provoquer des dommages au câble. Lieu d’utilisation 1. Comme le climatiseur mobile distribue de l’air chaud, veuillez ne pas l’installer ou l’utiliser dans de petites pièces. - Page 18 1. Faites tourner le tuyau d’évacuation dans le sens de la flèche (1) et ensuite il peut être retiré de l’appareil. 2. Faites tourner le tuyau d’évacuation dans le sens de la flèche (2) pour ensuite le raccorder à l’appareil.
-
Page 19: Installation Du Kit Fenêtre
Installation du KIT FENÊTRE Installez le tuyau d’évacuation dans le kit fenêtre réglable comme indiqué dans la Fig. 1 ＆ Fig. 1a Comment profiter de la fonction de chauffage ? Lors du fonctionnement en mode chauffage : démontez la grille et le tuyau d’évacuation (dans le sens de la flèche de la 01) et changez ensuite de place. -
Page 20: Paramètres Des Fusibles De La Machine
Paramètres des fusibles de la machine T-type : tension 5 ET ou SMT : alimentation 250V : 3,15 A DÉPANNAGE Panne Cause Solution Problème électrique tant Prenez alors contact avec un sur le capteur de électricien pour réparation. température que sur le PCB Problème électrique sur le Prenez alors contact avec un capteur de température, le... - Page 21 Étiquette ÉNERGIE...
-
Page 22: Spécifications
Spécifications Modèle AMC-11P AMC-14P Source d’alimentation 220-240 V/50 Hz Puissance nominale (EN60335) Refroidissement 1150 W 1535 W Chauffage 965 W 1290 W Capacité de refroidissement 3000 W 4000 W Capacité de chauffage 3000 W 4000 W Déshumidification 50 litres/jour 70 litres/jour Réfrigérant... -
Page 23: Informations Sur Le Réfrigérant Utilisé
INFORMATIONS SUR LE RÉFRIGÉRANT UTILISÉ : L’appareil est prérempli de réfrigérant R290 inflammable. Son entretien et son évacuation doivent être effectués par une personne qualifiée. Type de réfrigérant : R290 (CH3CH2CH3) La quantité de réfrigérant : Reportez-vous à l’étiquette de l’appareil. Système hermétiquement scellé.
