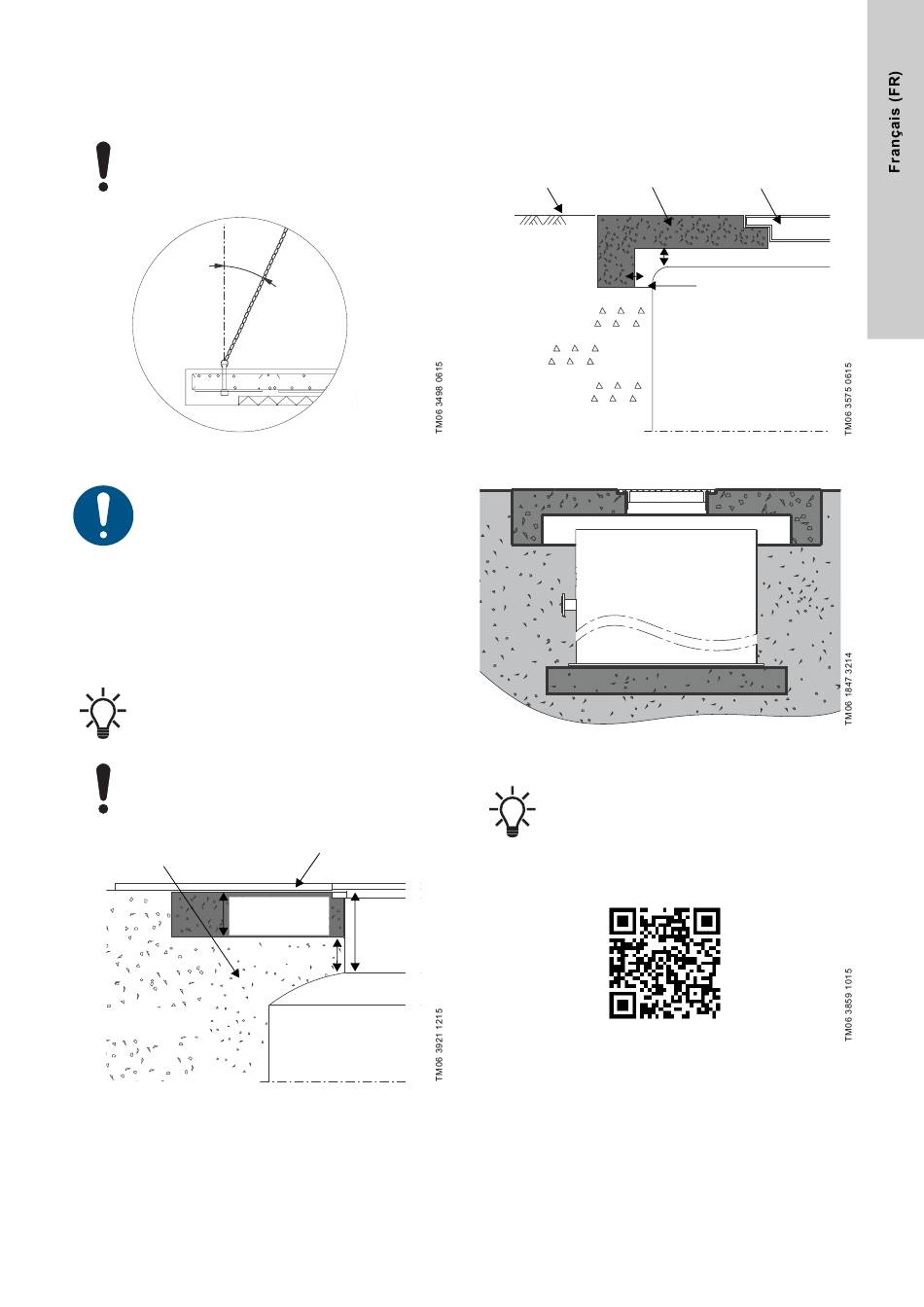

4.5.1 Installation d'un couvercle autorisé pour le trafic
Des couvercles sont proposés pour toutes les tailles de cuve, en
option. Le couvercle est une dalle en béton dotée d'une écoutille
en acier.
L'angle d'inclinaison maximum lors du levage du
couvercle est de 25 °.
25 °
Fig. 15 Angle d'inclinaison maximum
La fondation et la couche de stratification du cou-
vercle doivent pouvoir supporter la charge pour
laquelle le couvercle en béton est autorisé. Appli-
quez les réglementations locales.
Installation d'un couvercle avec un anneau en béton
Lorsque vous compactez le remblai, prenez garde à ne pas
endommager la partie supérieure de la cuve. La taille des maté-
riaux sous le couvercle et à proximité de la partie supérieure de la
cuve doit être comprise entre 2 et 20 mm.
Faites descendre l'anneau en béton sur le remblai compacté.
L'anneau peut être recouvert d'asphalte.
La cuve s'accompagne d'un collier de 500 mm qui
doit être coupé à la bonne longueur sur le site d'ins-
tallation.
La cuve ne doit pas supporter l'anneau.
Taille des particules :
2-20 mm
Épaisseur de
l'anneau : 150-250
mm
Remblayage
compacté
Fig. 16 Installation d'un couvercle avec un anneau en béton
Asphalte (en option)
500 mm
350-250 mm
Installation d'un couvercle avec matelas d'air
Faites descendre le couvercle sur la station de pompage lorsque
le remblai atteint la partie supérieure de celle-ci. Voir fig.
18.
Après l'installation, un matelas d'air de 150 mm doit séparer le
couvercle de la cuve. Voir fig.
17
Niveau du sol
Anneau en béton
Remblayage
compacté
Fig. 17 Couvercle autorisé pour le trafic (coupe)
Fig. 18 Couvercle autorisé pour le trafic
Si l'anneau en béton est censé être moulé sur place,
reportez-vous au livret technique 98697625 pour
connaître les bonnes dimensions. Le document est
disponible dans le Grundfos Product Center, sur
www.grundfos.com.
Utilisez le code QR ou l'URL ci-dessous pour accéder au
livret technique.
net.grundfos.com/qr/i/98697625
17
et fig.
et fig. 18.
Couvercle
Matelas d'air : 150 mm
Partie supérieure de
la cuve
Cuve
9
