4.6 Raccordement de la tuyauterie de purge
Nous vous recommandons d'équiper la cuve d'une tuyauterie de
purge (accessoire). Voir paragraphe
tuyauterie.

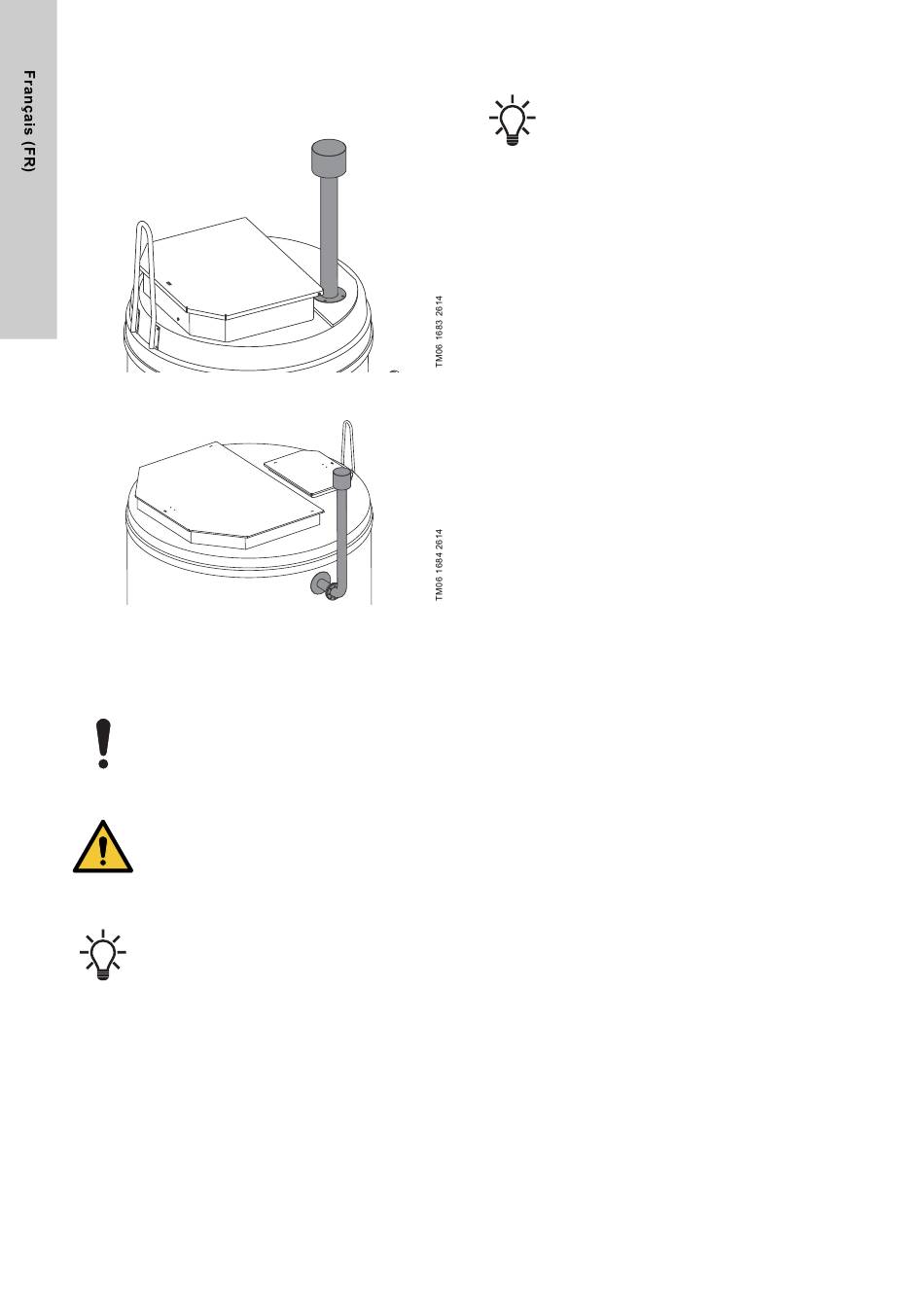

Fig. 19 Cuve avec tuyauterie de purge montée en haut
Fig. 20 Cuve avec tuyauterie de purge montée sur le côté
5. Installation de la ou des pompes
Pour installer et démarrer la ou les pompes, consulter la notice
d'installation et d'utilisation de la pompe.
Faire descendre doucement la pompe dans la cuve
pour éviter d'endommager la pompe et la cuve.
DANGER
Danger d'écrasement
Mort ou blessures graves
- S'assurer que l'équipement de levage est évalué
en fonction du poids de la pompe, autorisé et
entretenu conformément aux réglementations
locales.
Nous vous recommandons de vérifier les chaînes et
les manilles fournies par Grundfos au moins une fois
par an pour détecter les fissures, la corrosion et
autres irrégularités. En cas de défauts, remplacer la
chaîne ou les manilles.
10
4.4 Raccordement de la
6. Installation des capteurs de niveau
Si la cuve est équipée d'une pompe à vitesse
variable AUTO
ADAPT
externe n'est nécessaire.
Voir la notice d'installation et d'utilisation du système de contrôle
de niveau.
Lors de l'installation des capteurs de niveau, les points suivants
sont à prendre en compte :
•
Pour prévenir l'entrée d'air et les vibrations dans la pompe, le
capteur de niveau d'arrêt doit être installé de façon à ce que la
pompe s'arrête avant que de l'air ne soit aspiré dans la
pompe.
•
Dans le cas d'un fonctionnement avec 1 pompe, le capteur de
niveau marche doit être installé de façon à démarrer la pompe
au niveau souhaité ; cependant, la pompe doit toujours être
démarrée avant que le niveau n'atteigne la partie inférieure de
la tuyauterie d'aspiration.
•
Si vous utilisez plusieurs pompes, installez le capteur de
niveau de démarrage de façon à ce que les pompes
démarrent avant que le niveau de liquide n'atteigne le bord
inférieur de la tuyauterie d'aspiration inférieure.
•
Le capteur d'alarme de niveau haut doit toujours être installé à
environ 100 mm au-dessus du capteur de niveau marche ;
cependant, l'alarme doit toujours se déclencher avant que le
liquide n'atteigne la tuyauterie d'aspiration.
Pour d'autres réglages, voir les notices d'installation et d'utilisa-
tion pour le capteur de niveau sélectionné.
6.1 Niveaux de démarrage et d'arrêt
Le volume effectif de la cuve doit être important pour que le
nombre de démarrages ne dépasse pas le nombre maximum
autorisé. Voir la notice d'installation et d'utilisation de la pompe.
, aucun coffret de commande
