Français (FR) Notice d'installation et de fonctionnement
SOMMAIRE
1.
Symboles utilisés dans cette notice
2.
Description générale
3.
Applications
3.1
Liquides pompés
4.
4.1
4.2
4.3
5.
5.1
5.2
5.3
6.
6.1
7.
8.
9.
9.1
9.2
9.3
9.4
9.5
10.
11.
12.
13.
14.
Avertissement
Avant d'entamer les opérations d'installation,
étudier avec attention la présente notice d'instal-
lation et de fonctionnement. L'installation et le
fonctionnement doivent être conformes aux
réglementations locales et faire l'objet d'une
bonne utilisation.
1. Symboles utilisés dans cette notice
Avertissement
Si ces instructions de sécurité ne sont pas
observées, il peut en résulter des dommages
corporels !
Si ces instructions ne sont pas respectées, cela
Précautions
peut entraîner un dysfonctionnement ou des
dégâts sur le matériel !
Ces instructions rendent le travail plus facile et
Nota
assurent un fonctionnement fiable.
2. Description générale
Les postes de relevage Grundfos sont des stations pré-fabri-
quées conçues pour la collecte et le drainage des eaux usées ou
chargées et des eaux de pluie.
La cuve est en polyéthylène PE-HD et est équipée de vannes et
de tuyauteries de refoulement.
La tuyauterie peut être en polyéthylène ou en acier inoxydable en
fonction du lieu d'installation et du liquide pompé, et donc de la
pompe sélectionnée .
Sauf autre solution, les cuves jusqu'à ∅1000 mm sont fournies avec
un couvercle PE-HD verrouillé à l'aide d'un boulon M10.
Page
53
9
53
53
7
53
54
6
54
4
54
54
54
56
56
56
2
56
56
1
56
56
57
58

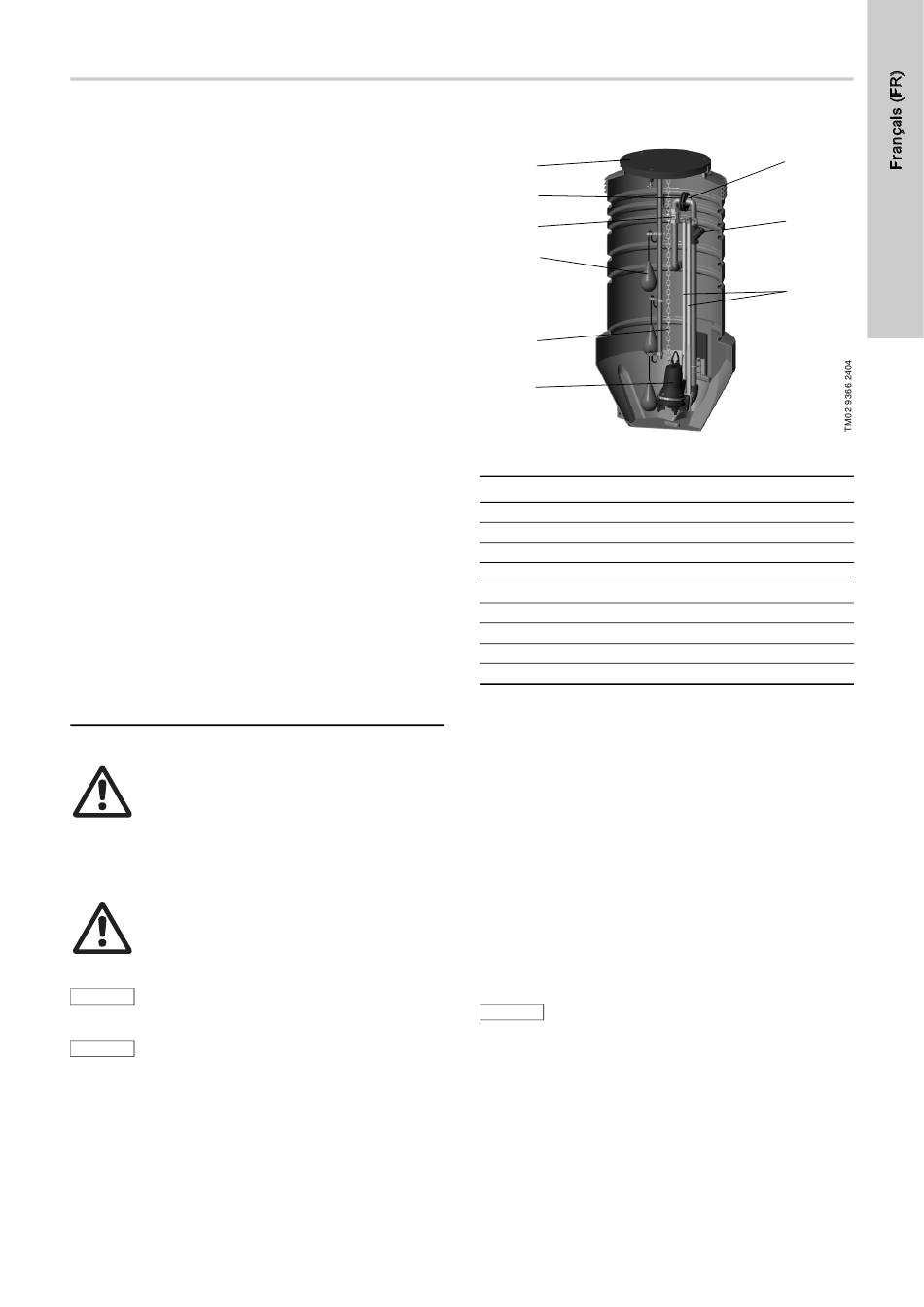

Fig. 1
Exemple de modèle
59
59
Pos.
Description
59
59
1
Pompe
59
2
Chaîne
59
3
Rails de guidage
59
4
Interrupteur à flotteur
60
60
5
Clapet anti-retour
60
6
Vanne d'arrêt
60
7
Bride/accouplement
61
8
Raccordement, filetage interne 1/2"
61
9
Couvercle
61
61
3. Applications
61
Les postes de relevage Grundfos sont conçus pour la collecte et
le drainage des eaux usées ou chargées et des eaux de pluie.
Les eaux usées sont transférées dans la cuve. Lorsque le liquide
dans la cuve atteint le niveau de démarrage, la pompe démarre et
refoule le liquide vers le réseau de traitement des eaux d'égout.
Les cuves sont préparées pour différentes pompes en fonction du
liquide pompé.
3.1 Liquides pompés
•
Eaux d'infiltration
•
Eau de pluie (eau de surface)
•
Eaux usées.
3.1.1 Température du liquide
Maximum 40 °C. Pour des températures plus élevées, contacter
Grundfos.
La température du liquide dépend de la pompe
Précautions
sélectionnée. Voir la notice d'installation et de
fonctionnement de chaque pompe.
3.1.2 Acides et alkalins
La cuve résiste aux acides et alkalins puissants comme les sol-
vants.
Les pompes sont fournies avec la cuve et supportent un pH entre
4 et 10. En cas de doute, contacter Grundfos.
3.1.3 Viscosité
Les eaux usées très épaisses ne doivent pas être transférées
dans la cuve. Voir aussi la notice d'installation et de fonctionne-
ment de la pompe.
3.1.4 Densité
Maximum 1,1 tonnes/m
3
.
8
5
3
53
