Raccordement électrique
6.2 Boîte à bornes
Boîte à bornes 1XB1631 (Page 71)
Boîte à bornes 1XB7730 (Page 72)
Boîte à bornes 1XB7731 (Page 72)
Boîte à bornes 1XB7740 (Page 73)
Boîte à bornes 1XB7750 (Page 74)
6.2.1

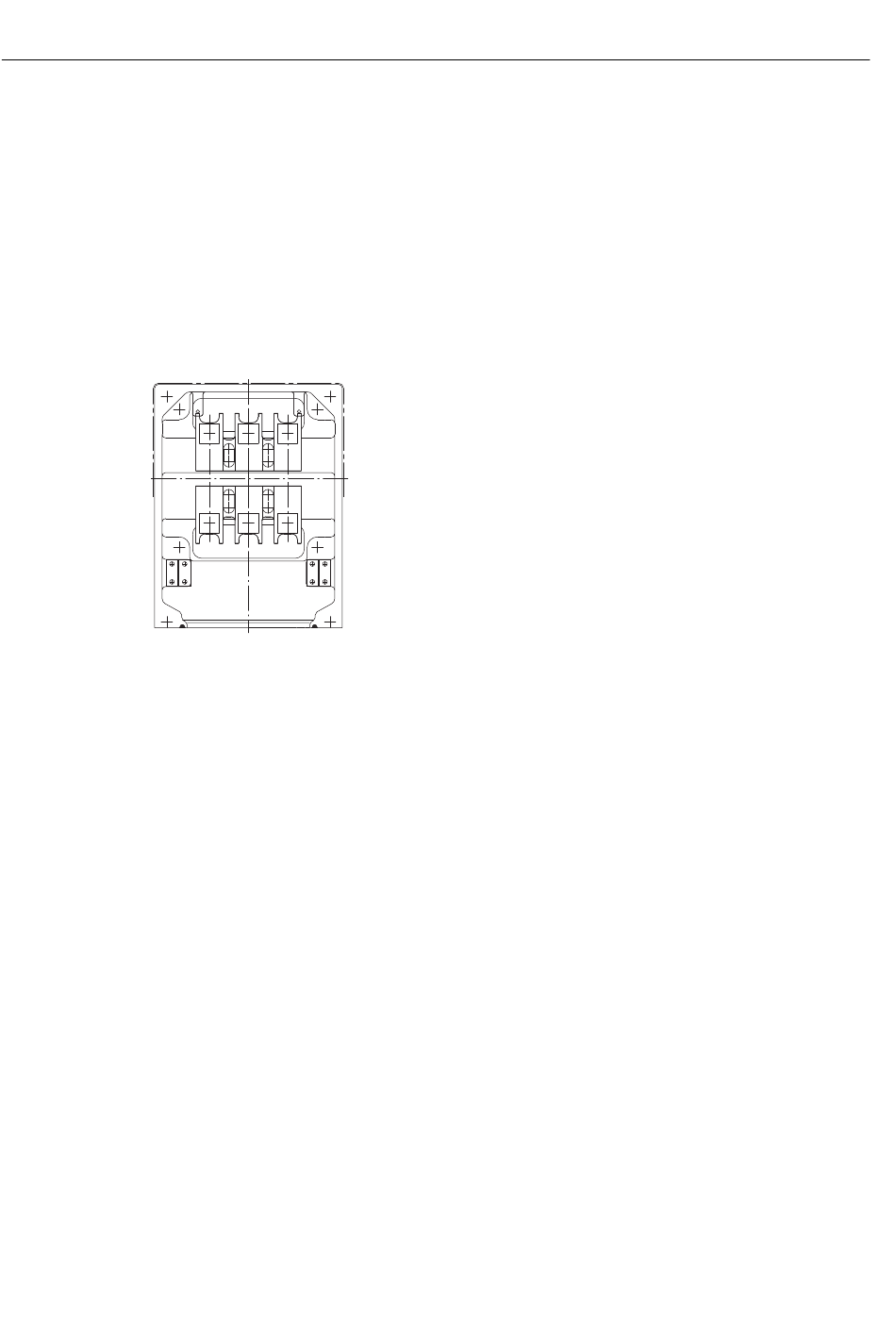

Boîte à bornes 1XB1621
Figure 6-1
Les câbles de raccordement sont introduits dans les boîtes à bornes 1XB1621 par le biais de
presse-étoupe avec des trous taraudés 2 x M80 x 2 et 2 x M25 x 1,5. Les presse-étoupe ne
sont pas fournis en standard avec l'appareil. La version avec embout à gradins est en option.
Pour plus d'informations, voir :
● Insertion des câbles dans la boîte à bornes 1XB.. avec presse-étoupe (Page 82)
● Raccordement des câbles sans cosses (Page 84)
● Raccordement des câbles avec cosses (Page 84)
Voir aussi
Insertion des câbles dans la boîte à bornes 1XB.. avec embout à gradins (Page 81)
70
Boîte à bornes 1XB1621
SIMOTICS FD 1LL1
Instructions de service 04/2016
