Raccordement électrique
6.4 Raccordement
6.4.4
Raccordement des câbles avec cosses
1. Choisir les cosses en fonction de la section requise des conducteurs et de la taille des vis
2. Dénuder les extrémités des conducteurs de manière à ce que l'isolation restante arrive
3. Fixer la cosse sur l'extrémité du conducteur, par exemple par rétreinte.
4. Le cas échéant, isoler les douilles des cosses pour maintenir les distances minimales
5. Placer la cosse sur l'isolateur support de borne. Pour cela, tenir compte de la disposition
6. Serrer l'élément de fixation
Remarque
Pour de plus amples informations, voir Catalogue D81.8, chapitre 2.
6.4.5
Raccordement des câbles sans cosses
Si la commande a été faite en conséquence, la boîte à bornes est équipée de bornes à collier
pour le raccordement de conducteurs à âme souple ou multibrins sans utilisation d'embouts.
Si l'utilisation d'embouts est souhaitée, fixer ces embouts, avant le raccordement, sur
84
de fixation ou des boulons filetés. Pour plus d'informations sur la section maximale des
conducteurs pour la version de boîte à bornes standard considérée, voir le catalogue.
Une disposition en biais des câbles d'alimentation n'est admise que si les distances
minimales d'isolement dans l'air prescrites sont respectées.
presque jusqu'à la cosse

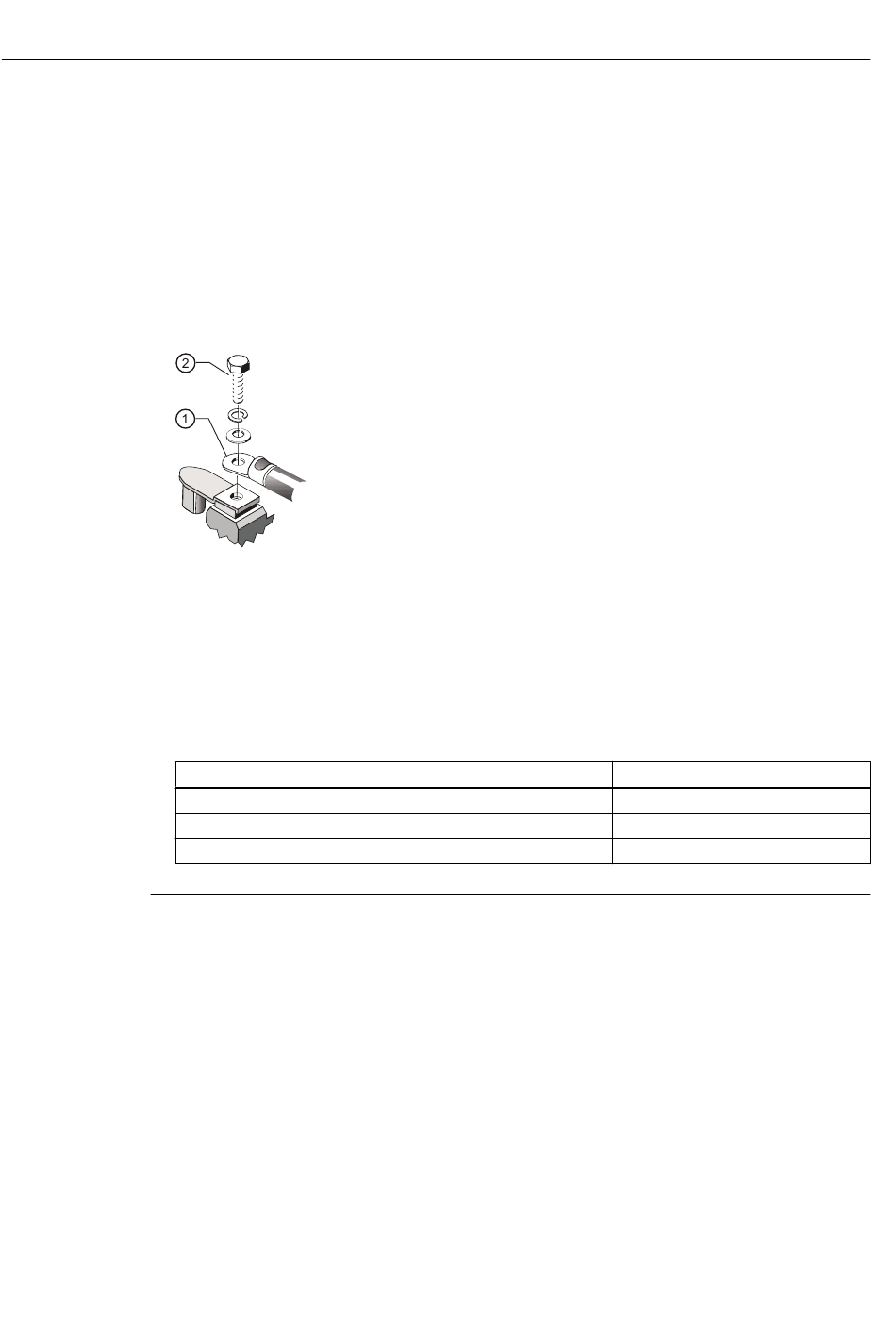

Figure 6-8
Raccordement avec cosse et vis de fixation (schéma de principe)
d'isolement dans l'air ainsi que la ligne de fuite.
des barrettes de couplage éventuelles.
Sur la boîte à bornes 1XB7740 et 1XB7750, placer la cosse sur la barre conductrice.
Elément de fixation
Vis de fixation M12
Vis de fixation M16
Ecrous de fixation M12
①
. Ne raccorder qu'un seul conducteur par cosse.
②
en appliquant le couple de serrage correspondant :
Couple de serrage
20 Nm
40 Nm
20 Nm
SIMOTICS FD 1LL1
Instructions de service 04/2016
