Pose De La Poulie D'alternateur Et De La Courroie; Dépose De La Plaque Adaptatrice - Toro Workman HDX-Auto Instructions De Montage

1. Écrous à embase
5. Retirez les 2 boulons et les 2 rondelles du coupleur
(Figure 4).
1. Boulon
2. Rondelle
6. Déposez le coupleur.
3
Dépose de la plaque
adaptatrice
Aucune pièce requise
Procédure
1. Retirez les vis à tête plate creuse hexagonale de la
plaque adaptatrice

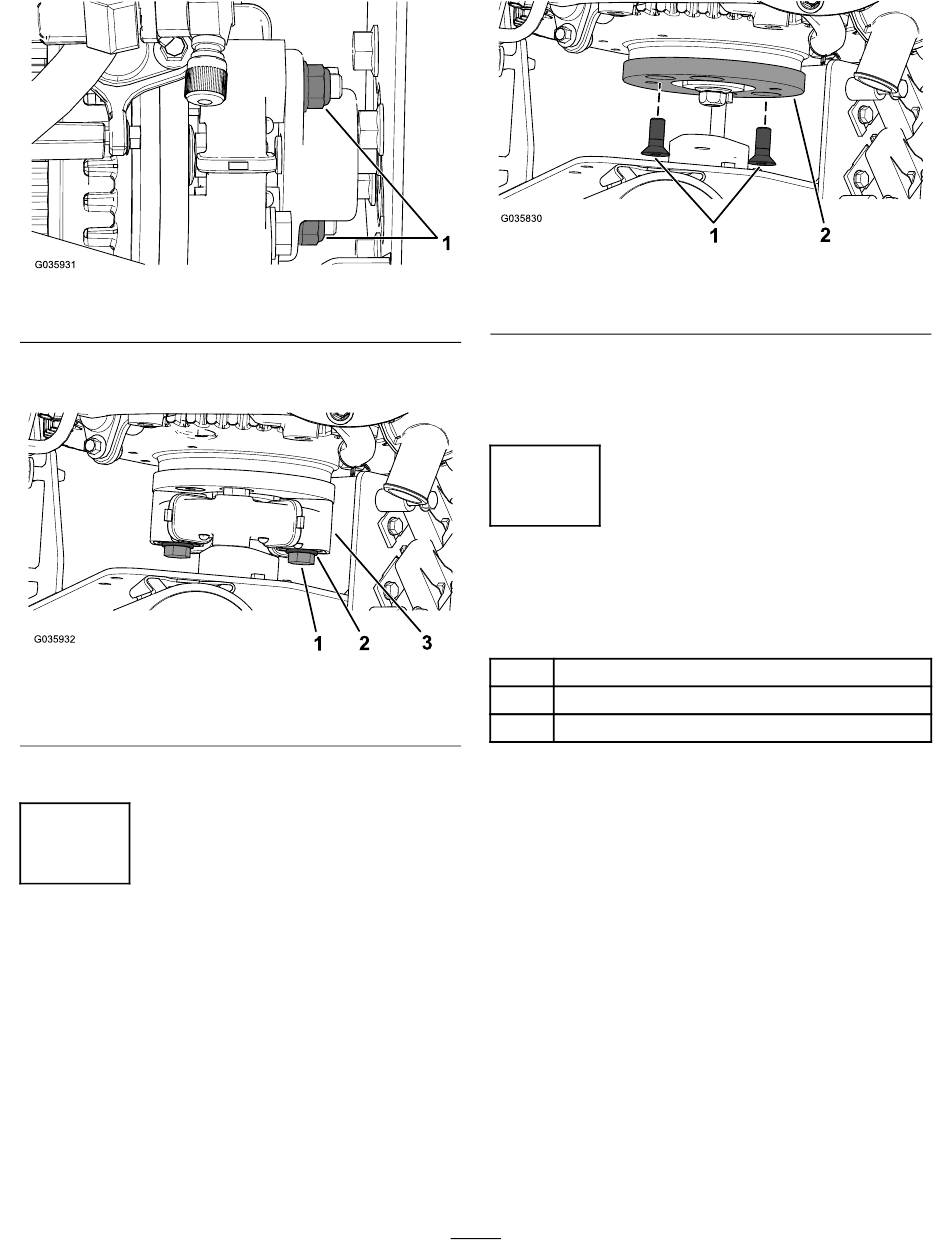

Figure 3
Figure 4
3. Coupleur
(Figure 5).
1. Vis à tête plate creuse
hexagonale
2. Déposez la plaque adaptatrice
Remarque: Mettez au rebut la plaque adaptatrice
et les vis.
4
Pose de la poulie d'alternateur
et de la courroie
Pièces nécessaires pour cette opération:
1 Poulie d'alternateur
1 Courroie d'alternateur
2 Vis à tête plate creuse hexagonale (M8 x 20 mm)
Procédure
1. Installez la courroie d'alternateur sur la poulie
d'alternateur (Figure
3
Figure 5
2. Plaque adaptatrice
(Figure 5).
6).
