Ecran à trois fonctions
Lorsque la troisième fonction est raccordée (RDT, module
de pression externe, transmetteur ou périphérique
secondaire FC), l´appareil affiche automatiquement un
écran avec trois fonctions. La partie inférieure initiale de
l´écran est alors divisée en deux :
•
La partie gauche de l´écran continue d´afficher les
données électriques.
•
La partie droite de l´écran affiche le nom du modèle, le
relevé et les unités de la troisième fonction
sélectionnée. Reportez-vous à la figure 5. La figure
représente un transmetteur (3051C).
Lorsque plusieurs fonctions tierces sont disponibles,
sélectionnez le périphérique (en surbrillance jaune) dans la
partie droite de l´écran à l´aide des boutons fléchés.
Sélectionnez ensuite le périphérique à afficher à l´aide des
touches fonctionnelles.
Automatic Pressure Calibrator

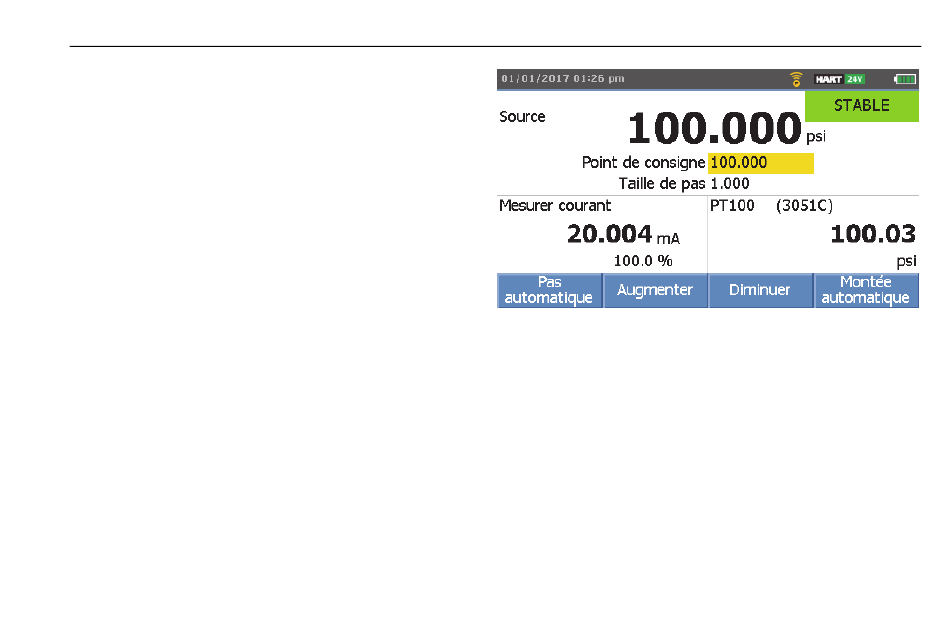

Figure 5. Ecran à trois fonctions
Ecran
