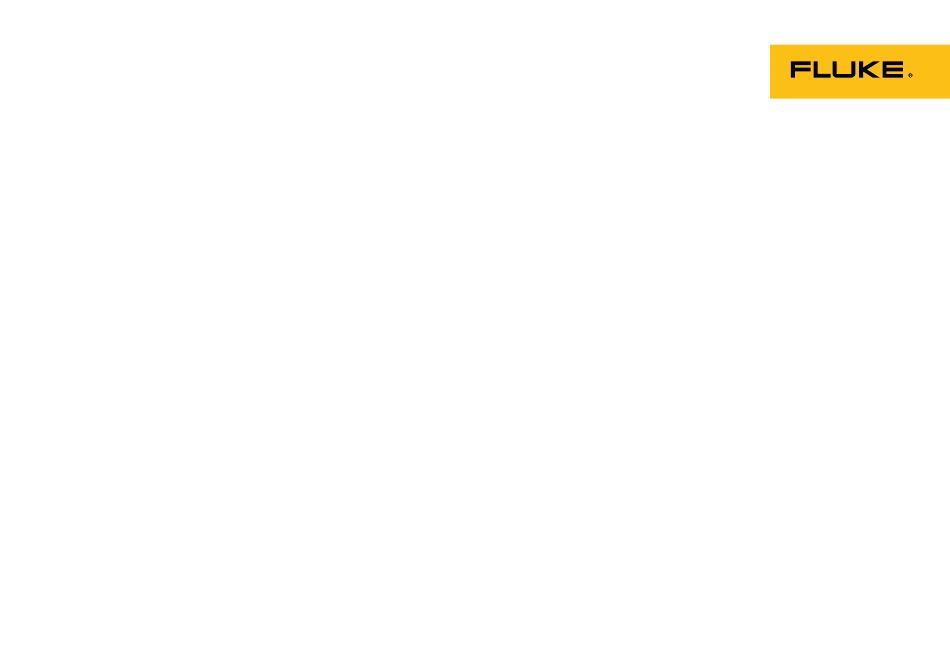

714B
Thermocouple Calibrator
Mode d'emploi
January 2014 (French)
© 2014 Fluke Corporation. All rights reserved. Specifications are subject to change without notice.
All product names are trademarks of their respective companies.

Publicité

Table des Matières
loading

Manuels Connexes pour Fluke 714B

Sommaire des Matières pour Fluke 714B

  • Page 1 714B Thermocouple Calibrator Mode d'emploi January 2014 (French) © 2014 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
  • Page 2 LIMITES DE GARANTIE ET DE RESPONSABILITE Ce produit Fluke sera exempt de vices de matériaux et de fabrication pendant trois ans à compter de la date d’achat. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit endommagé par un accident, une négligence, une mauvaise utilisation ou des conditions anormales d'utilisation ou de manipulation.

  • Page 3: Table Des Matières

    Table des matières Titre Page Introduction ........................1 Comment contacter Fluke ....................1 Consignes de sécurité ....................3 Mesures de sécurité au travail ..................3 Matériel standard ......................5 Bornes d’entrée et sortie ....................7 Touches ......................... 9 Affichage ........................11 Arrêt automatique ......................
  • Page 4 714B Mode d'emploi Simulation de thermocouples ..................19 Conversion du relevé du canal mA en température ............21 Réglages 0 % et 100 % des paramètres de sortie ............21 Modes par incréments et par rampe ................22 Enregistrement automatique des paramètres ..............22 Remplacement des piles ....................

  • Page 5: Liste Des Tableaux

    Liste des tableaux Tableau Titre Page Récapitulatif des fonctions Source et Mesure ............... 2 Symboles internationaux ....................... 4 Bornes et connecteurs d’entrée/sortie ................... 8 Fonctions des touches ......................10 Eléments de l’affichage ......................12 Types de thermocouples acceptés ..................16 Pièces détachées ........................
  • Page 6 714B Mode d'emploi...

  • Page 7: Liste Des Figures

    Liste des figures Figure Titre Page Matériel standard ........................6 Bornes et connecteurs d’entrée/sortie ................... 7 Touches ..........................9 Eléments d’un affichage type ....................11 Montage avec aimant et sangle de suspension ..............14 Mesure de la température avec un thermocouple ..............18 Connexions pour la simulation d’un thermocouple ..............
  • Page 8 714B Mode d'emploi...

  • Page 9: Introduction

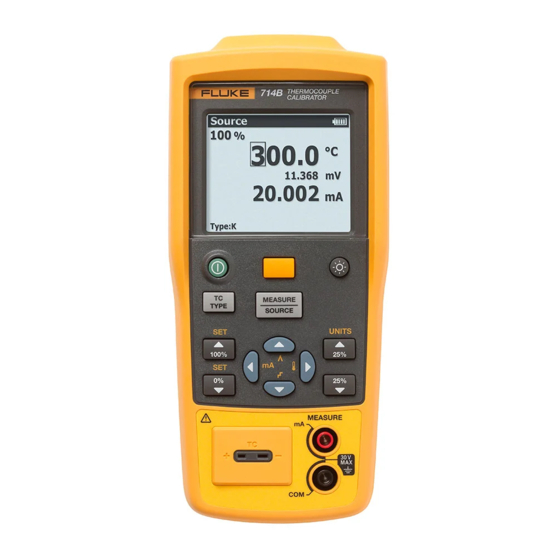

    • Introduction Canada : (001)-800-36-FLUKE (1-800-363-5853) • Europe : +31 402-675-200 Le Fluke 714B Thermocouple Calibrator (l'Appareil) est un instrument portable fonctionnant sur piles, avec fonctions • Japon : +81-03-6714-3114 Source et Mesure applicables à de nombreux thermocouples. Il est doté d'un canal isolé pour effectuer •...
  • Page 10 714B Mode d'emploi Tableau 1. Récapitulatif des fonctions Source et Mesure Fonction Mesure Source Thermocouple et mV Types E, J, K, T, B, R, S, L, U, N, C, BP, XK, G, D, P, M et mV Autres fonctions Incréments, Rampe...

  • Page 11: Consignes De Sécurité

    Thermocouple Calibrator Consignes de sécurité • Ne pas connecter de cordons de mesure Consignes de sécurité à des tensions supérieures à 30 V lorsque l'appareil est utilisé, même si une Un Avertissement signale des situations et des actions classification supérieure à 30 V est dangereuses pour l’utilisateur.
  • Page 12 : Cet appareil est classé parmi les « instruments de surveillance et de contrôle » de catégorie 9 en référence aux types d'équipements mentionnés dans l'Annexe I de la directive DEEE. Ne jetez pas ce produit avec les déchets ménagers non triés. Consultez le site Web de Fluke pour obtenir des informations au sujet du recyclage.

  • Page 13: Matériel Standard

    Pack de mini prises TC standard (y compris type K, avec câble TC de 80 cm) • 4 piles alcalines AA • Sangle magnétique TPAK • Fiche de sécurité 712B/714B • Aide-mémoire 714B • Mode d'emploi 714B (disponible sur le site Web de Fluke)
  • Page 14 714B Mode d'emploi AC175 Pinces crocodiles Kit de prises TC de type K TL75 Cordons de mesure hrl01.eps Figure 1. Matériel standard...

  • Page 15: Bornes D'entrée Et Sortie

    Thermocouple Calibrator Bornes d’entrée et sortie Bornes d’entrée et sortie La figure 2 représente les bornes d'entrée et de sortie de l'appareil. Le tableau 3 en explique l’utilisation. hrk02.eps Figure 2. Bornes et connecteurs d’entrée/sortie...
  • Page 16 714B Mode d'emploi Tableau 3. Bornes et connecteurs d’entrée/sortie Nº Description Bornes MEASURE ,  Bornes d'entrée pour la mesure du courant. Borne pour la mesure ou la simulation de thermocouples. Cette borne peut  Entrée/sortie TC recevoir une fiche thermocouple miniature polarisée à lames plates alignées et...

  • Page 17: Touches

    Thermocouple Calibrator Touches Touches L'appareil est muni de touches de fonctions différentes. Certaines touches sont associées à des fonctions secondaires disponibles lorsque SHIFT est déjà affiché. La figure 3 indique les touches de l'appareil ; le tableau 4 en explique l’utilisation. hrk03.eps Figure 3.
  • Page 18 714B Mode d'emploi Tableau 4. Fonctions des touches Nº Description   Met sous tension ou hors tension.   Bascule sur la fonction secondaire lorsqu'elle est enfoncée avant d'autres touches (mode Shift).   Active ou désactive le rétroéclairage.

  • Page 19: Affichage

    Thermocouple Calibrator Affichage Affichage La figure 4 indique les éléments d’un affichage type. La figure 5 décrit ces éléments. hrk15.eps Figure 4. Eléments d’un affichage type...
  • Page 20 714B Mode d'emploi Tableau 5. Eléments de l’affichage N° d'article Description  100 % de l'intervalle de valeurs  Mode Source ou Mesure  Relevé de température  Etat d'utilisation des piles  Unité de température  Relevé mV ...

  • Page 21: Arrêt Automatique

    Thermocouple Calibrator Arrêt automatique Pour activer le mode d'arrêt automatique du Arrêt automatique rétroéclairage : L'appareil est équipé d'une fonction d'arrêt automatique pour économiser l'énergie. Lorsque le mode d'arrêt Appuyez sur . automatique est activé, le produit s'arrête Lorsque SHIFT s'affiche, appuyez sur . automatiquement au bout de 15 minutes d'inactivité.

  • Page 22: Montage Avec Aimant Et Sangle De Suspension

    714B Mode d'emploi Montage avec aimant et sangle de suspension L'appareil est doté d'un aimant à l'arrière de l'unité. Cet aimant est amovible. Il permet à l'utilisateur de monter l'appareil sur un support métallique afin de l'utiliser sans les mains.

  • Page 23: Mesure Du Courant Ma

    Thermocouple Calibrator Mesure du courant mA Mesure du courant mA Remarque L’une des broches est plus large que l’autre. Attention N'essayez pas d’enfoncer de force une mini-fiche Pour éviter tout impact sur la fonction Mesure, suivant la mauvaise polarisation. Si l'appareil n'utilisez pas l'appareil à...
  • Page 24 714B Mode d'emploi Tableau 6. Types de thermocouples acceptés Couleur du fil positif Fil positif Gamme spécifiée Fil négatif Type Matériau (°C) Matériau ANSI* CEI** Chromel -250 à 1 000 Mauve Violet Constantan Ni-Cr-Si -200 à 1 300 Orange Rose Ni-Si-Mg -210 à...

  • Page 25: Thermocouple Calibrator Mesure De Température

    Thermocouple Calibrator Mesure de température Tableau 6. Types de thermocouples acceptés (suite) Tungstène - 26 % de Tungstène 100 à 2 315 Blanc rhénium Tungstène - 3 % de Tungstène - 25 % de 0 à 2 315 Blanc rhénium rhénium Platinel 5355 0 à...
  • Page 26 714B Mode d'emploi Température de procédé Avertissement 30 V maximum à [earth] Mini-prise TC hrl14.eps Figure 6. Mesure de la température avec un thermocouple...

  • Page 27: Simulation De Thermocouples

    Thermocouple Calibrator Simulation de thermocouples Branchez les fils du thermocouple sur l’entrée/sortie Simulation de thermocouples TC par l’intermédiaire de la mini-prise TC adéquate, comme l’indique la figure 7. Raccordez l’entrée/sortie TC de l'appareil à l’instrument contrôlé à l’aide du fil du thermocouple et du mini- ...
  • Page 28 714B Mode d'emploi TEST DC PWR – + – – Mini-prise TC La couleur dépend du type de TC hrl10.eps Figure 7. Connexions pour la simulation d’un thermocouple...

  • Page 29: Conversion Du Relevé Du Canal Ma En Température

    Thermocouple Calibrator Conversion du relevé du canal mA en température Conversion du relevé du canal mA en Réglages 0 % et 100 % des paramètres température de sortie L'appareil offre une fonction de conversion du relevé du Vous devez définir les points 0 % et 100 % pour pouvoir canal de courant mA en relevé...

  • Page 30: Modes Par Incréments Et Par Rampe

    714B Mode d'emploi Modes par incréments et par rampe Enregistrement automatique des paramètres L'appareil permet de définir le mode par incréments ou par rampe pour faciliter le contrôle des points de la L'appareil enregistre automatiquement les derniers gamme linéaire en mode Source.

  • Page 31: Remplacement Des Piles

    Thermocouple Calibrator Remplacement des piles Remplacement des piles  Avertissement Pour éviter les mesures erronées, posant des risques d’électrocution ou de blessure corporelle, remplacez les piles dès que l’indicateur d’état de piles faibles apparaît. La figure 8 montre comment remplacer les piles. hnh38.eps Figure 8.

  • Page 32: Entretien

    Envoyez produits de nettoyage abrasifs. l’équipement en port payé et assuré au centre de service le plus proche. Fluke décline toute responsabilité en cas Nettoyez l'appareil avec un chiffon doux humidifié à l'eau de dégâts survenus au cours du transport.

  • Page 33: Pièces De Rechange

    Pinces crocodile (non caoutchouc LCD variable 1 jeu représentées) 4313462  [1] Rendez-vous sur www.fluke.com pour obtenir plus Joint de support LCD 4307213  d'informations sur les cordons de mesure et pinces crocodile disponibles dans votre région. Joint de boîtier en 4307186 ...
  • Page 34 714B Mode d'emploi hrk46.eps Figure 9. Pièces détachées...

  • Page 35: Spécifications

    Thermocouple Calibrator Spécifications Spécifications Les spécifications sont basées sur un cycle d'étalonnage d'un an et s'appliquent entre +18 °C et +28 °C sauf mention contraire. Toutes les spécifications nécessitent un préchauffage de 5 minutes . Entrée mV de thermocouple Précision (% de la gamme + palier) Gamme Résolution 1 an...

  • Page 36: Entrée Et Sortie De Thermocouple

    714B Mode d'emploi Entrée et sortie de thermocouple Mesure ( °C) Source ( °C) Type TC Gamme 1 ans 2 ans 1 an 2 ans -250 à 200 -200 à -100 -100 à 600 600 à 1 000 -200 à -100 -100 à...
  • Page 37 Thermocouple Calibrator Spécifications -20 à 0 0 à 100 100 à 1 767 -20 à 0 0 à 200 200 à 1 400 1400 à 1 767 0 à 800 800 à 1 200 1 200 à 1 800 1 800 à 2 316 -200 à...
  • Page 38 714B Mode d'emploi 0 à 300 300 à 1 500 1 500 à 2 315 0 à 1 000 1 000 à 1 395 -50 à 100 100 à 1 000 1 000 à 1 410 Erreurs dues au capteur non incluses Précision avec soudure froide externe ;...

  • Page 39: Caractéristiques Générales

    Thermocouple Calibrator Caractéristiques générales Caractéristiques générales Tension maximale appliquée entre une borne et la terre ou entre deux bornes 30 V quelconques : -10 °C à 50 °C Température de fonctionnement -20 °C à 60 °C Température de stockage Altitude de fonctionnement 2 000 mètres Altitude de stockage 12 000 mètres...
  • Page 40 714B Mode d'emploi...
