Tableau 18. – Fonctions du menu Info/ Installation
•
Appuyer sur la touche OK ronde pour sélectionner cette
ligne.

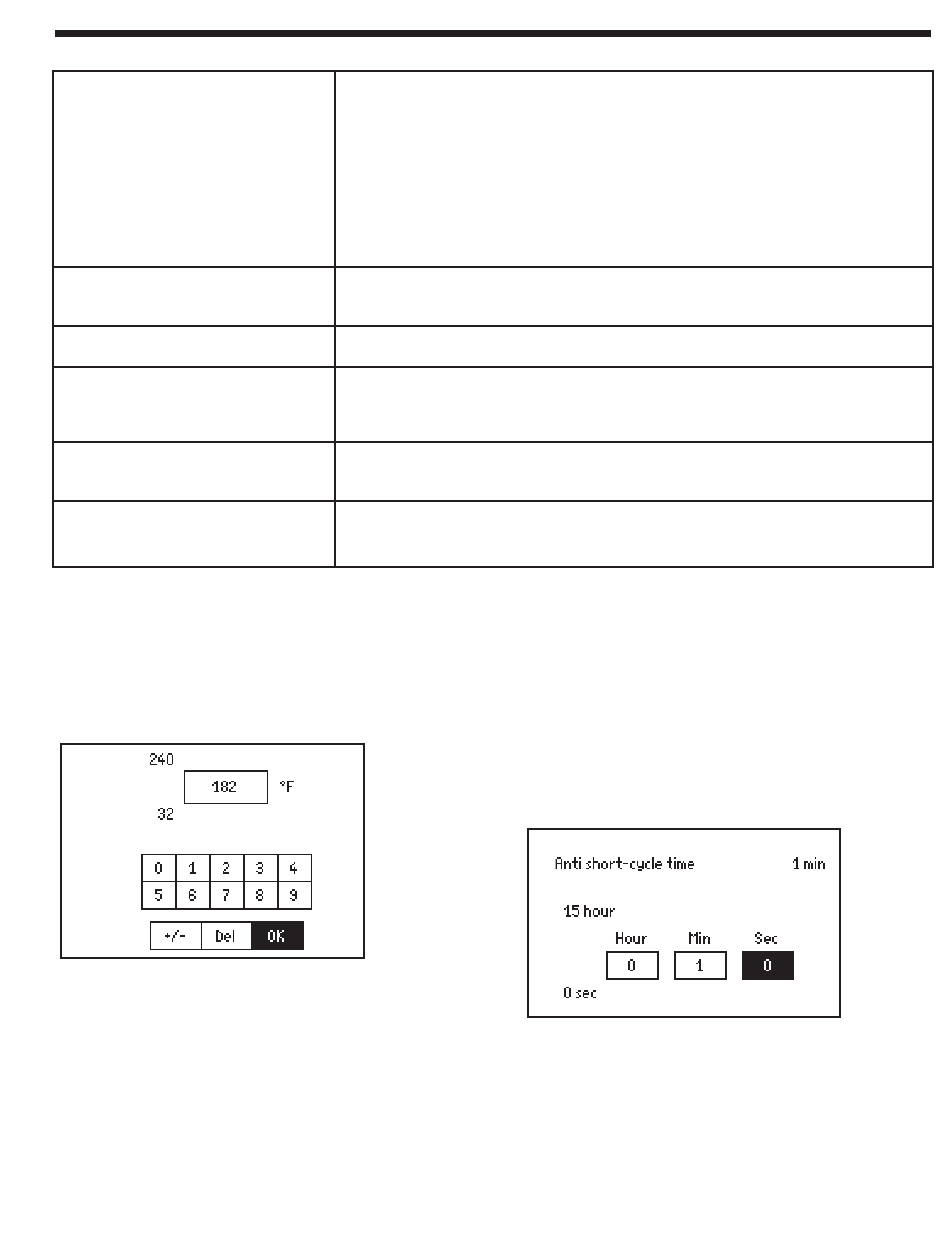

La Figure 222
illustre un écran typique pour ce type de
réglage.
– Modification d'une valeur
Figure 22.
•
Le réglage actuel du point de consigne s'affiche dans la case
en haut de l'écran. Dans cet exemple, la température est de
182 °F.
•
Les nombres placés à gauche de l'écran indiquent la plage
autorisée pour cette valeur. Dans ce cas, le point de consigne
peut être défini entre 240 °F et 32 °F.
•
Utiliser les touches fléchées haut/bas pour faire défiler la
valeur indiquée dans la case et atteindre la température
souhaitée.
•
Lorsque la valeur est correcte, appuyer sur la touche OK
ronde.
Remarquer que le système n'a pas demandé de mot de passe,
T
EO
HERM
Ce menu permet de vérifier ou de modifier facilement les paramètres les plus courants de
l'appareil:
• Point de consigne chauffage central (CH setpoint)
• Point de consigne ECS (ECS setpoint)
• Réenclenchement extérieur (Outdoor Reset)
• Température de l'eau basse (Low water temperature)
• Température extérieure maximale (Maximum outdoor temperature)
• Température extérieure minimale (Minimum outdoor temperature)
• Limite supérieure réglable (AdjusTableau high limit)
• Limite inférieure réglable (AdjusTableau low limit)
Voir la section 8B pour plus d'informations.
Si une valeur ou une fonction est modifiée et que le système demande un mot de
passe, entrer ce dernier depuis cet écran de connexion. Consulter la section « Écran de
connexion ».
Ces paramètres permettent d'allumer et d'éteindre le brûleur, et de contrôler la vitesse du
ventilateur et le régime de la pompe. Consulter la section « Menu Test ».
Les sous-menus répertoriés ici permettent de configurer la plupart des fonctions du contrô-
leur. Dans la section « Configuration avancée », nous expliquerons comment accéder à
toutes les fonctions de configuration. (Pour un grand nombre de ces fonctions, le système
exige un mot de passe avant d'autoriser des modifications.)
Utiliser les Diagnostics pour vérifier l'état des sondes et capteurs et des entrées et sor-
ties numériques. Le système enregistre également un historique des verrouillages et des
alarmes. Consulter la section « Diagnostics ».
Cette option permet d'ajuster le contraste de l'écran ou de modifier les éléments qui
s'affichent en haut de l'écran de la page d'accueil. Consulter la section « Configuration de
l'écran ».
cette valeur peut donc être modifiée par n'importe qui.
Entrée d'une durée
Le contrôleur utilise différentes fonctions basées sur une
durée, et certaines peuvent être modifiées. (Dans cet
exemple, nous utilisons l'écran de réglage de la durée de
protection contre cycles courts.)
– Modification d'une fonction basée sur une
Figure 23.
durée
•
Le réglage actuel s'affiche dans la case située dans le coin
supérieur droit de l'écran. Dans cet exemple, la durée est
de 1 minute.
•
Les nombres placés à gauche de l'écran indiquent la plage
autorisée pour cette valeur. Dans ce cas, la durée est
Page 39
