MONTAGE
2

2.12 Rotation de l'afficheur

DANGER !
Toutes les opérations sur le système électronique de l'appareil ne doivent être effectuées que
par du personnel formé en conséquence. Toujours respecter les prescriptions régionales de
protection de la santé et de sécurité au travail.
INFORMATION !
Lorsque l'appareil de mesure est monté dans une conduite verticale, vous devez tourner
l'afficheur de 90
INFORMATION !
L'afficheur peut être tourné en quatre positions différentes par pas de 90

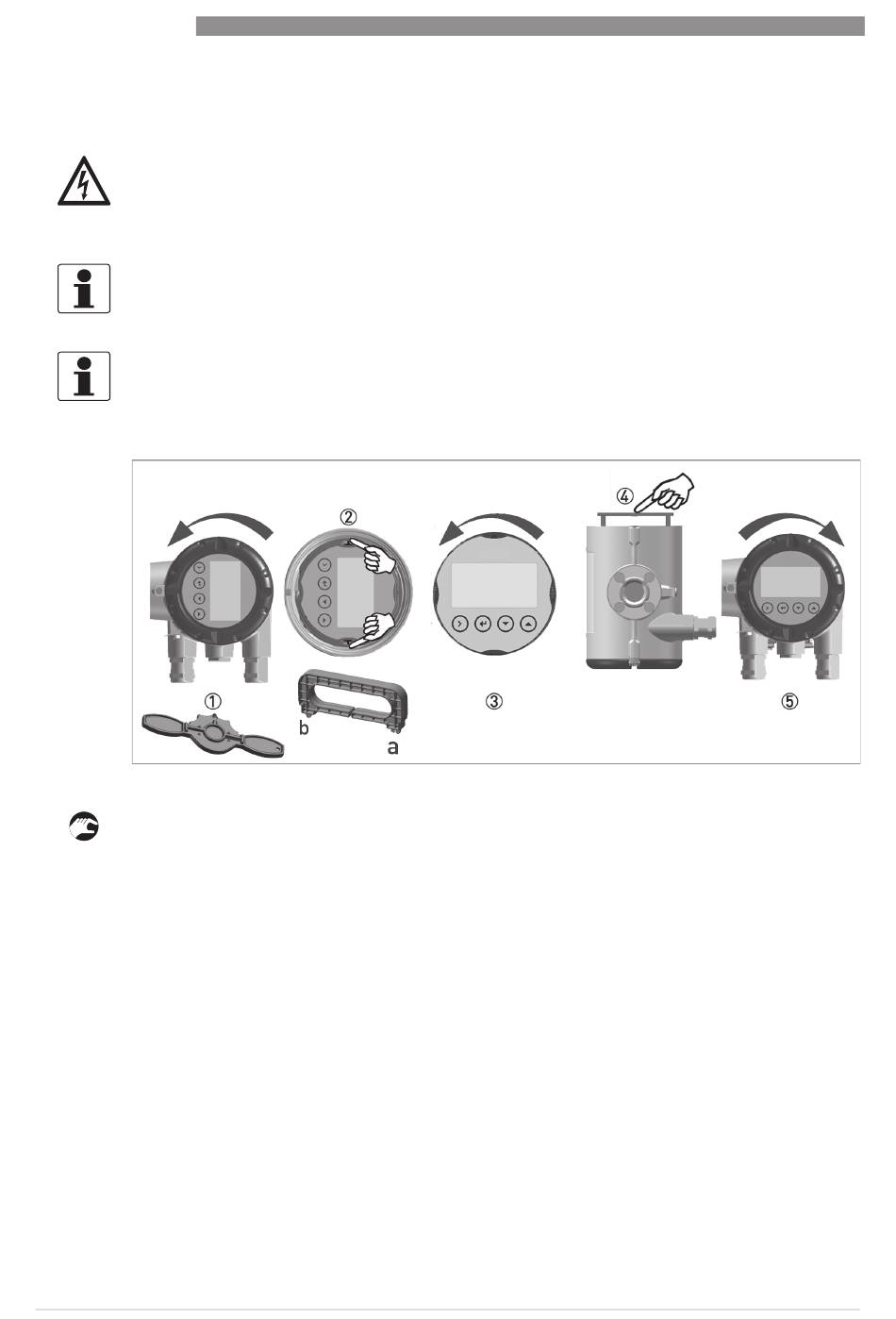

Figure 2-19: Rotation de l'afficheur
Pour tourner l'afficheur, procéder comme suit :
• Couper l'alimentation de l'appareil de mesure.
• Dévisser le couvercle du boîtier avec la clé 1.
• Utiliser la poignée pour retirer le module d'affichage.
• Insérer la poignée d'abord sur le côté « a » et ensuite sur le côté « b » de l'affichage, puis
retirer doucement l'affichage 2. Le tourner dans la position désirée 3.
• Détacher l'affichage de la poignée d'abord sur le côté « a » puis sur le côté « b ».
• Appuyer l'afficheur sur les boulons d'écartement 4 jusqu'à ce qu'il s'enclenche.
• Visser de nouveau le couvercle avec le joint 5 sur le boîtier et le serrer à la main.
20
° . En cas de montage sous une conduite, il faut le tourner de 180
