2.9.2 Montage d'appareils en version sandwich

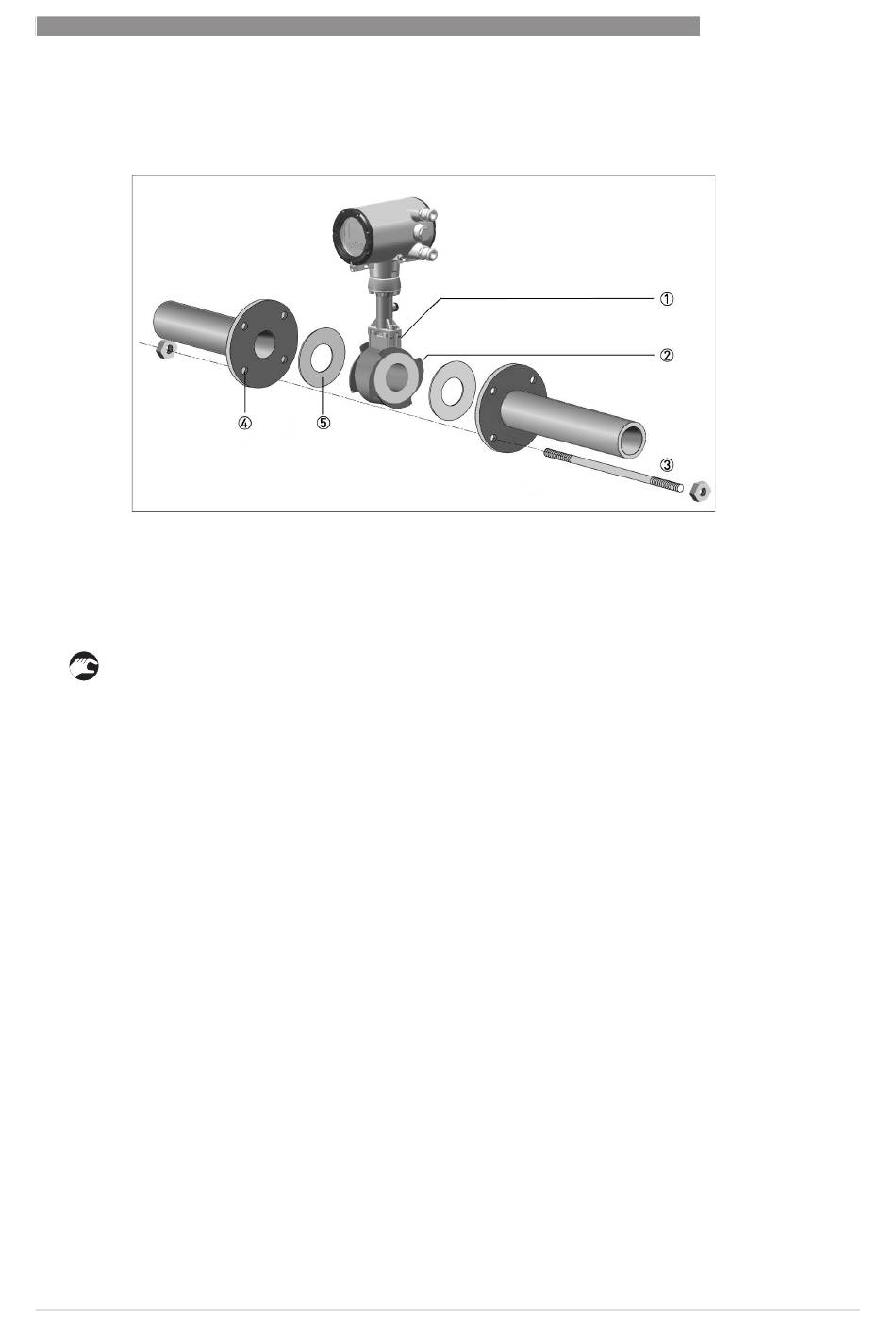

Figure 2-13: Montage avec anneau de centrage
1 Capteur de mesure
2 Anneau de centrage
3 Goujons avec écrous de fixation
4 Orifice
5 Joint
• Introduire le premier goujon 3 par le trou 4 des deux brides.
• Visser les écrous avec rondelles sur les deux extrémités du goujon 3 mais sans les serrer.
• Introduire le deuxième goujon par les trous 4.
• Placer le capteur de mesure 1 entre les deux brides.
• Introduire les joints 5 entre le capteur de mesure 1 et les brides, puis les aligner.
• S'assurer de la mise en place concentrique des brides.
• Effectuer le montage des goujons, rondelles et écrous restants. Ne pas encore serrer
complètement les écrous.
• Tourner l'anneau de centrage 2 dans le sens inverse des aiguilles d'une montre et orienter
l'appareil.
• S'assurer de la mise en place concentrique des joints 5 : ces derniers ne doivent pas
dépasser dans la conduite.
• Serrer ensuite tous les écrous progressivement et alternativement en diagonale.
