4.4 Raccordement du câble de l'appareil de terrain
ATTENTION !
Pour le raccordement de l'alimentation, respecter les règles de sécurité en vigueur. Respecter
également les consignes suivantes pour éviter tout risque de blessures mortelles, de
destruction ou d'endommagement de l'appareil, voire d'erreurs de mesure :
• Ne raccorder les câbles que si l'alimentation est coupée.
• Toujours maintenir fermé le boîtier de l'appareil tant que les travaux de montage ne sont pas
effectués. La fonction du boîtier est de protéger le système électronique contre les
poussières et l'humidité.
• Vérifier la plaque signalétique et s'assurer que la tension d'alimentation correspond à celle
de l'appareil. L'appareil est alimenté par la boucle courant et exploité dans la plage de
20...30 V CC avec une chute de tension de < 4 V. Si la tension d'alimentation tombe en-
dessous de 20 V CC, l'appareil et l'appareil de terrain ne fonctionneront pas. Si la tension
d'alimentation dépasse 30 V CC, l'appareil et l'appareil de terrain risquent d'être
endommagés, voire détruits.
ATTENTION !
Ne pas utiliser la résistance HART
d'amplificateurs d'isolation Ex provenant d'autres fabricants et dotés d'une résistance HART
250 ohms déjà intégrée.
U2+
U2-
J
J
K FE
K FE

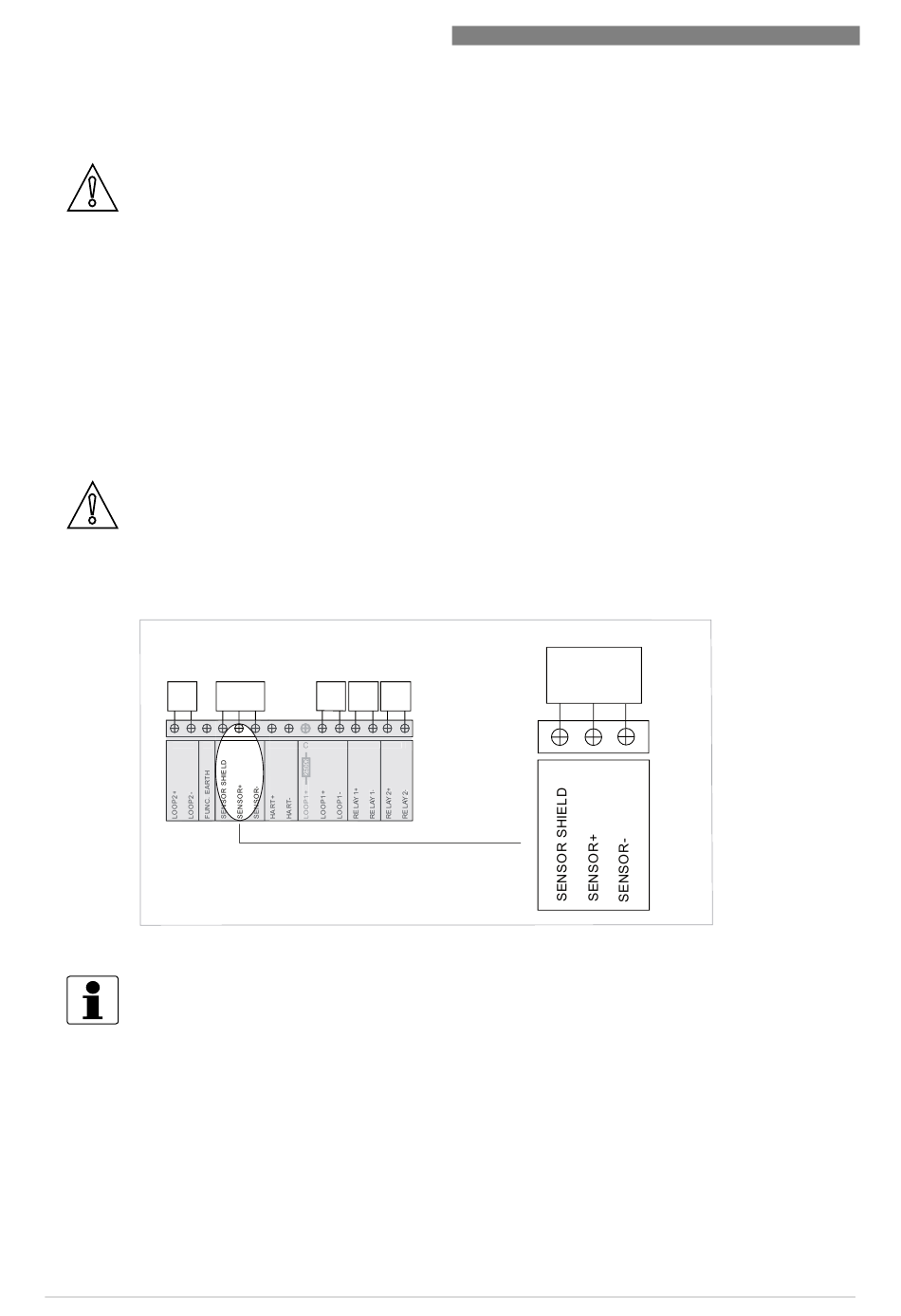

Figure 4-3: Raccordement du câble de l'appareil de terrain
INFORMATION !
Les presse-étoupe montés par le fabricant sont conçus pour un câble de diamètre 3...6,5 mm
pour M12 et 5...10 mm pour M16. En cas d'utilisation de câbles avec un diamètre supérieur à
3...6,5 mm pour M12 et 5...10 mm pour M16, il faudra remplacer les presse-étoupe du fabricant
par des presse-étoupe adéquats. La bonne étanchéité des presse-étoupe reste de la
responsabilité de l'opérateur.
