Nettoyage et inspection des têtes de pompe
Le remplacement des membranes et le remplacement des clapets peuvent être effectués séparément.
☞ Pour remplacer les clapets, démonter les couvercles de tête d'un côté de la pompe dans l'ensemble
avec des têtes de clapet et des pièces de raccordement.
☞ Pour l'inspection des membranes il ne faut ni démonter les têtes de clapet ni des pièces de raccor-
dement. Les couvercles de tête peuvent être enlevées complètement avec des têtes de clapet et des
pièces de raccordement. Démontez un seul côté de la pompe à la fois.

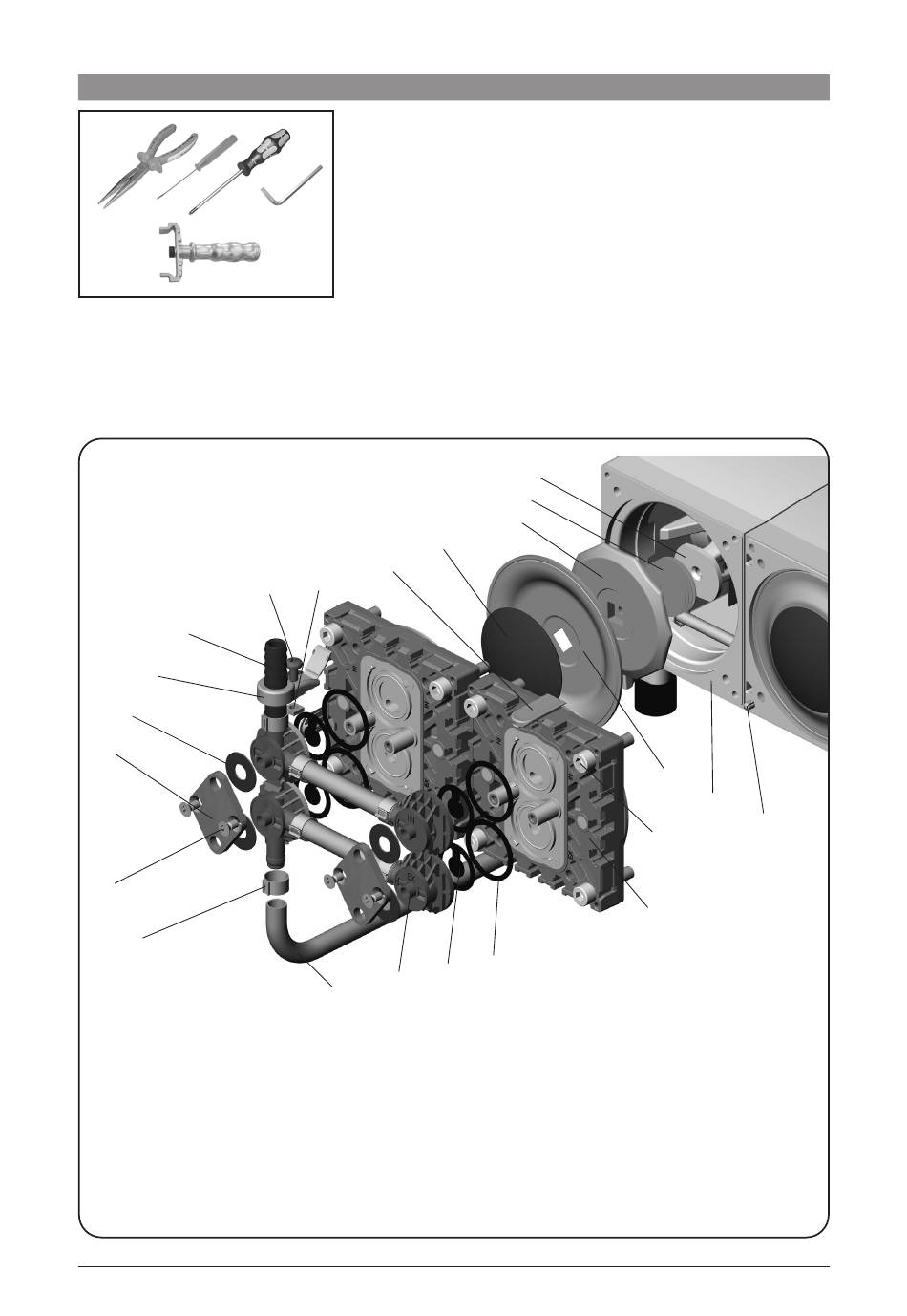

Vue éclatée des pièces d'une tête de pompe
(figuré.: MD 4C VARIO select)
16
17
18
19
20
21
1: Goupille cylindrique / marquage
2: Bielle
3: Carter
4: Rondelle
5: Disque de support de la membrane
6: Membrane
7: Disque de fixation de membrane avec
vis de raccord
8: Vis à tête cylindrique
9: Recouvrement
10: Couvercle de tête
11: Ecrou carré
Ce document doit être transmis et utilisé inchangé et dans son intégralité. L'utilisateur est responsable de vérifier soigneusement
la validité de ce document concernant son produit.
page 40 de 52
Outils (métrique):
- Tournevis Torx TX20
- Clé à six pans taille 5
- Tournevis plat 2.5 mm
- Pince plate
- Clé à membrane taille 66
9
11
12
15
22
2
4
5
7
13
14
12: Vis à tête bombée
13 Joint torique
14: Clapet
15: Tête de clapet
16: Embout
17: Fixation de raccord avec couverture
à charnière
18: Rondelle-ressort
19: Plaque de serrage
20: Vis à tête fraisée
21: Collier de serrage
22: Tube de connexion
6
3
1
8
10
