RISQUE DE DÉCHARGE ÉLECTRIQUE : Toujours couper
l'alimentation et débrancher le cordon ou placer le sectionneur sur
OFF avant d'entretenir ou de réparer l'appareil ou de remplacer les
pièces consommables.

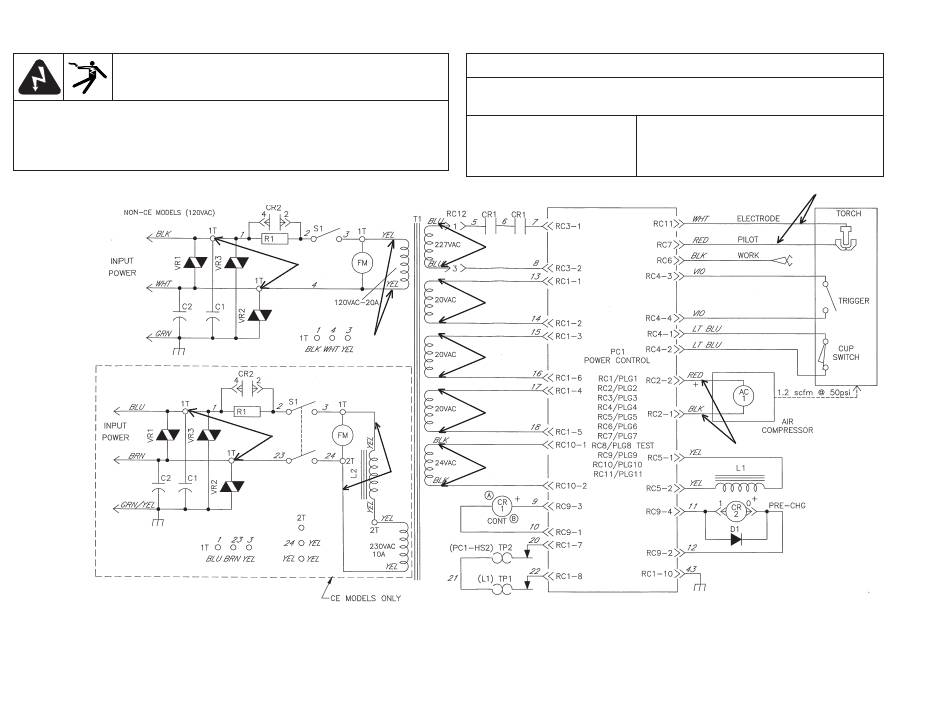

Schéma de câblage, 120/230 V c.a. de la Powermax190c
Sources de courant 070784 et 070786
AVERTISSEMENT
V1
V2
V1
V2
Mesures de tension
a) Tolérance ±10 % sauf indication contraire
b) Référence – au circuit commun, fil 43 sauf indication contraire
V1 120 V c.a. V7
V2 120 V c.a. V8
V3 227 V c.a. V9
V4, V5, V6 20 V c.a. V9
V3
V4
V5
V6
V7
24 V c.a.
14 V c.c.
320 V c.c. (tension à vide – 070784)
335 V c.c. (tension à vide – 070786)
V9
V8
page 7
