Guide condensé
00825-0103-4802, Rév. BA
Juin 2007

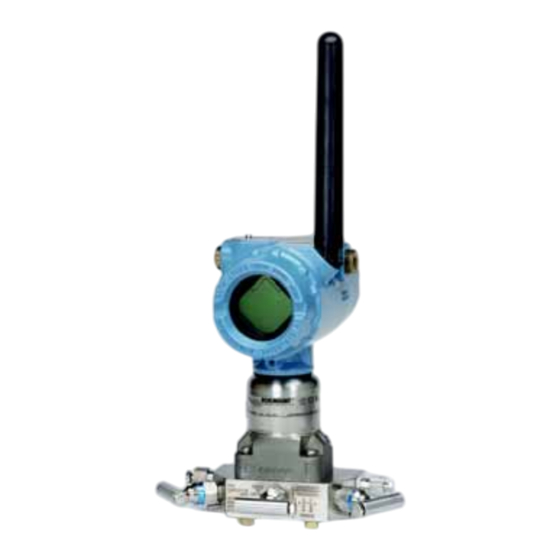

Transmetteur de pression Rosemount modèle 3051S
avec protocole HART
Transmetteur du débitmètre Rosemount
modèle 3051SF avec protocole HART
www.rosemount.com
®
sans fil
Démarrage
Etape 1 : Installation du transmetteur
Etape 2 : Raccordement de la batterie
Etape 3 : Ajustage du transmetteur
Etape 4 : Verification du fonctionnement
Etape 5 : Données de référence
Certifications du produit
Rosemount 3051S sans fil
Fin
®
sans fil

Publicité

Table des Matières
loading

Manuels Connexes pour Emerson ROSEMOUNT 3051S

Sommaire des Matières pour Emerson ROSEMOUNT 3051S

  • Page 1 Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 Transmetteur de pression Rosemount modèle 3051S ® avec protocole HART sans fil Transmetteur du débitmètre Rosemount ® modèle 3051SF avec protocole HART sans fil Démarrage Etape 1 : Installation du transmetteur...

  • Page 2: Guide Condensé

    Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 © 2007 Rosemount, Inc. Tous droits réservés. Toutes les marques appartiennent à leurs propriétaires. Rosemount et le logo Rosemount sont des marques déposées de Rosemount Inc. Rosemount Inc. Emerson Process...

  • Page 3: Etape 1 : Installation Du Transmetteur

    Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 1 : I TAPE NSTALLATION DU TRANSMETTEUR Applications sur liquide 1. Placer les prises de pression sur le côté de la ligne. 2. Monter le transmetteur latéralement ou sous les prises de pression.
  • Page 4 Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 TAPE SUITE Montage sur panneau Montage sur tube ™ Bride Coplanar 6,25 (158) Bride traditionnelle En ligne 3,08 (78) REMARQUE : Positionner l’antenne de façon à ce qu’elle soit VERTICALE, pointée vers le haut ou...

  • Page 5: Etape 2 : Raccordement De La Batterie

    Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 2 : R TAPE ACCORDEMENT DE LA BATTERIE Brancher le bloc-batterie. REMARQUE : Il est recommandé de mettre les dispositifs sans fil sous tension dans leur ordre de proximité de la Passerelle de communication sans fil 1420, en commençant par le dispositif le plus proche de celle-ci.

  • Page 6: Fermer Le Boîtier

    Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 TAPE SUITE Ajustage du zéro L’ajustage du zéro est un réglage à un point utilisé pour compenser les effets de la position de montage et de la pression de service. Lors de l’ajustage du zéro, s’assurer que la vanne d’égalisation est ouverte et que les colonnes de remplissage sont correctement remplies.

  • Page 7: Etape 4 : Verification Du Fonctionnement

    Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 4 : V TAPE ERIFICATION DU FONCTIONNEMENT Le fonctionnement peut être vérifié en quatre endroits différents : au moyen de l’indicateur local de l’appareil ; en utilisant l’Interface de communication 375 ; au niveau de la passe- relle, au moyen du serveur Web intégré...
  • Page 8 Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 TAPE SUITE Passerelle de communication sans fil 1420 Dans le serveur Web qui est intégré au 1420, aller à la page Explorer>Status. Cette page indique si le dispositif est connecté au réseau et s’il communique correctement.
  • Page 9 Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 TAPE SUITE Dépannage Si le dispositif ne fonctionne pas correctement, voir la section dépannage du manuel. Les causes les plus courantes d’un fonctionnement incorrect sont le N° d’identification du réseau (Network ID) et la clé...

  • Page 10: Données De Référence

    Guide condensé 00825-0103-4802, Rév. BA Rosemount 3051S sans fil Juin 2007 5 : D TAPE ONNÉES DE RÉFÉRENCE Figure 3. Schéma de câblage P/N 00753-9200-0010 COMM REMARQUE : Le dispositif doit être alimenté en connectant le bloc-batterie pour qu’il puisse communiquer avec une Interface de communication 375.

  • Page 11: Certifications Du Produit

    à l’utilisation de dispositifs à communication sans fil. Pour vérifier dans quels pays les dispositifs Emerson ont une certification, aller sur www.rosemount.com/smartwireless.

  • Page 12: Certifications Européennes

    EN 61326-1 :1997 + A1, A2 et A3 – Industriel Directive relative aux équipements radioélectriques et aux équipements de terminaux de télécommunications (dite « R&TTE ») (1999/5/CE) Ce produit Emerson Process Management est conforme à la Directive dite « R&TTE ». Certifications européennes I1 ATEX sécurité intrinsèque Certificat n°...
